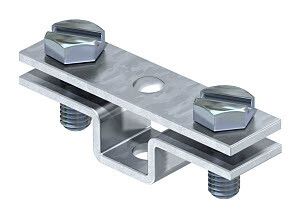

Держатель для плоских проводников FL 30. 40 Тип:831 OBO 5032040 Bettermann 831

Держатель для плоских проводников до 40 мм, оцинкованный, тип 831 40 от OBO BETTERMANN предназначен для надёжного крепления плоских токоведущих элементов шириной 30–40 мм. Артикул 831 40 используется в системах уравнивания потенциалов и заземления, особенно там, где важна коррозионная стойкость и простота монтажа.

Назначение и область применения

Держатель 831 40 применяется для фиксации плоских проводников — например, медных или алюминиевых лент, используемых в системах уравнивания потенциалов, заземления и защиты от перенапряжений. Подходит для установки внутри помещений и на открытых участках, где требуется защита от коррозии. Часто встречается в промышленных объектах, энергообъектах, жилых и коммерческих зданиях.

Технические характеристики

• Ширина проводника: 30–40 мм — обеспечивает плотный захват плоских токоведущих элементов
• Материал: оцинкованная сталь — повышает долговечность в условиях повышенной влажности
• Тип крепления проводника: прижимная скоба — позволяет легко фиксировать и извлекать проводник без инструментов
• Тип крепления держателя: накладка с отверстием — монтируется на поверхность с помощью болта
• Монтажная высота: 11 мм — минимальный выступ над поверхностью, снижающий риск механических повреждений
• Размер резьбы: M3 — совместим с болтами и шпильками метрической резьбы M3
• Артикулы: 831 40 / 5032040

Совместимость и монтаж

Держатель 831 40 крепится через одно отверстие диаметром 6,5 мм с использованием болта M3. Для фиксации проводника используются два шестигранных болта M6×16, которые затягиваются с усилием, достаточным для плотного контакта, но без деформации проводника. Установка возможна на металлические, бетонные или деревянные поверхности. Не требует сверления больших отверстий — достаточно одного центрального отверстия для крепления.

Безопасность и стандарты

Держатель соответствует требованиям к системам уравнивания потенциалов и заземления, применяемым в Европе и России. Применяется в рамках серий TBS от OBO BETTERMANN, прошедших испытания на электрическую проводимость и термическую стойкость. Оцинкованное покрытие предотвращает образование оксидов, сохраняя контактную способность.

Преимущества

• Устойчивость к коррозии благодаря оцинкованию — продлевает срок службы в сырых средах
• Простая установка: один крепёжный элемент + две гайки для зажима проводника
• Не требует специальных инструментов — достаточно обычного ключа на 10 мм
• Фиксация без проскальзывания — прижимная скоба равномерно распределяет нагрузку
• Совместим с другими компонентами системы TBS — можно собирать единые маршруты заземления

Ограничения применения

• Не предназначена для крепления круглых проводов — только плоских с шириной 30–40 мм
• Не рекомендуется использовать в агрессивных химических средах (например, в промышленных ваннах с кислотами)
• Запрещено применять в качестве основного крепления для силовых кабелей под напряжением выше 1000 В — только для заземляющих и уравнивающих проводников
• Максимальная температура эксплуатации — до +70 °C; при более высоких температурах возможно ослабление прочности материала

Примеры использования

• Крепление медной ленты 35 мм в подвале многоэтажного дома для создания контура заземления
• Фиксация плоского проводника на стене рядом с щитовой в промышленном цеху
• Сборка единой шины уравнивания потенциалов в котельной с использованием нескольких держателей 831 40
• Монтаж в помещениях с высокой влажностью — банях, бассейнах, пищевых производствах

Практические советы

• Перед монтажом проверьте ширину проводника — он должен точно попадать в диапазон 30–40 мм, иначе будет плохой контакт
• Затягивайте болты M6 равномерно — перекос может повредить проводник или вызвать нагрев при протекании тока
• Если монтируете на бетон, используйте пластиковую пробку подходящего диаметра под болт M3
• Для длинных трасс используйте держатели с шагом не более 1,5 м — чтобы исключить прогиб проводника
• Проверяйте целостность цинкового слоя после транспортировки — при наличии глубоких царапин рекомендуется обработать антикоррозийным составом
