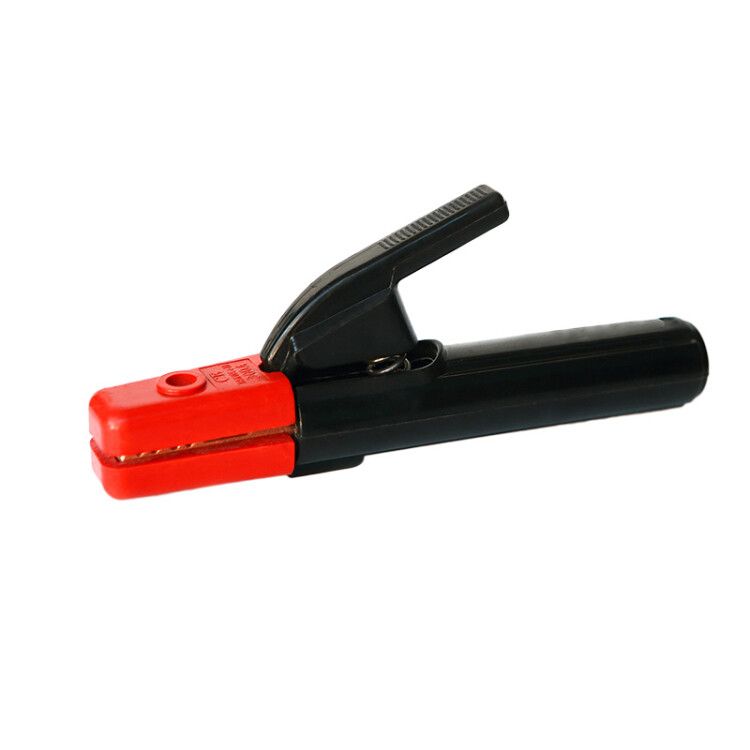

Держатель электрода 500 А Italian type | 16-0856 REXANT MEET

Держатель электрода REXANT 500 А - надёжный инструмент для ручной дуговой сварки, обеспечивающий устойчивую фиксацию электродов диаметром 3–10 мм и передачу тока до 500 А. Подходит для профессионального использования на производствах, в мастерских и на объектах строительства.

Назначение и область применения

Держатель электрода REXANT 500 А используется для удерживания и подключения электрода во время ручной дуговой сварки. Обеспечивает стабильную передачу сварочного тока от аппарата к изделию. Применяется в условиях, где требуется высокая точность и надёжность: ремонт оборудования, металлоконструкций, трубопроводов, судостроение, автосервисы и другие виды работ с использованием покрытых электродов.

Технические характеристики

• Номинальный сварочный ток: 500 А
• Максимальный сварочный ток при ПВ=35%: 500 А
• Продолжительность цикла сварки: 5 минут
• Диаметр электродов: 3,0 – 10,0 мм
• Сечение сварочного кабеля: до 50,0 мм2
• Напряжение холостого хода: до 50 В
• Усилие прижатия электрода: 12,5 – 25 кгс
• Угол поворота электрода: 0° – 270° (без подгиба и с подгибом)
• Габариты: 230 × 35 × 35 мм
• Масса: 0,26 кг

Совместимость и монтаж

Держатель электрода REXANT 500 А совместим со всеми типами сварочных аппаратов, имеющими выход для кабеля сечением до 50 мм2. Кабель подключается через болтовой зажим внутри корпуса - достаточно зачистить конец кабеля на 15–20 мм и затянуть контактный болт. Для правильной работы проверьте соответствие сечения кабеля и плотность контакта. Не допускайте перегрева при длительной работе выше ПВ=35%. Рекомендуется использовать кабель с медными жилами и качественной изоляцией.

Безопасность и стандарты

Изоляция ручки выполнена из термостойкого пластика, устойчивого к механическим воздействиям и нагреву. Напряжение холостого хода не превышает 50 В - соответствует требованиям безопасности для ручной сварки. Конструкция не имеет открытых токоведущих частей вне зажима. Однако при работе необходимо соблюдать общие правила электробезопасности: использовать защитные перчатки, маску и изолирующие подставки.

Преимущества

• Четыре позиции фиксации электрода благодаря рельефной зажимной пластине - позволяет точно задавать угол сварки без дополнительных приспособлений.
• Высокая прочность конструкции - выдерживает интенсивные рабочие нагрузки и многократные циклы открывания/закрывания.
• Эргономичная ручка с двойной изоляцией снижает риск поражения током и обеспечивает комфорт при длительной работе.
• Широкий диапазон диаметров электродов (3–10 мм) делает его универсальным для большинства задач.

Ограничения применения

• Не предназначено для автоматической или полуавтоматической сварки - только для ручной дуговой.
• Работа при ПВ > 35% вызывает перегрев и снижение срока службы - требует обязательного отдыха после 5 минут непрерывной сварки.
• Не рекомендуется использовать с кабелями меньшего сечения (<25 мм2), так как возможен перегрев контактов.
• Запрещён монтаж в средах с постоянным воздействием воды, кислот или щелочей - материал ручки не рассчитан на агрессивную химическую среду.

Примеры использования

• Сварка стальных конструкций на стройплощадках - фиксация электрода 4–6 мм при монтаже рам и балок.
• Ремонт сельскохозяйственной техники - работа с толстостенными деталями и электродами 8–10 мм.
• Автомастерские - заварка трещин в кузовах и рамах с использованием электродов 3–5 мм.
• Производственные цеха - обслуживание конвейеров, емкостей и трубопроводов.

Практические советы

• Перед каждым использованием проверяйте состояние зажима - не должно быть оплавленных участков, трещин или ослабленных болтов.
• При замене электрода всегда отключайте сварочный аппарат - даже при малом напряжении есть риск удара током.
• Если электрод плохо фиксируется - очистите поверхность зажима от шлака и оксидов мягкой щёткой.
• Выбирая держатель, обращайте внимание на посадочное сечение кабеля - REXANT 500 А требует кабеля не менее 25 мм2 для безопасной работы на максимальном токе.
• Храните держатель электрода REXANT 500 А в сухом месте, избегая попадания влаги и пыли - особенно важно для контактов внутри корпуса.
