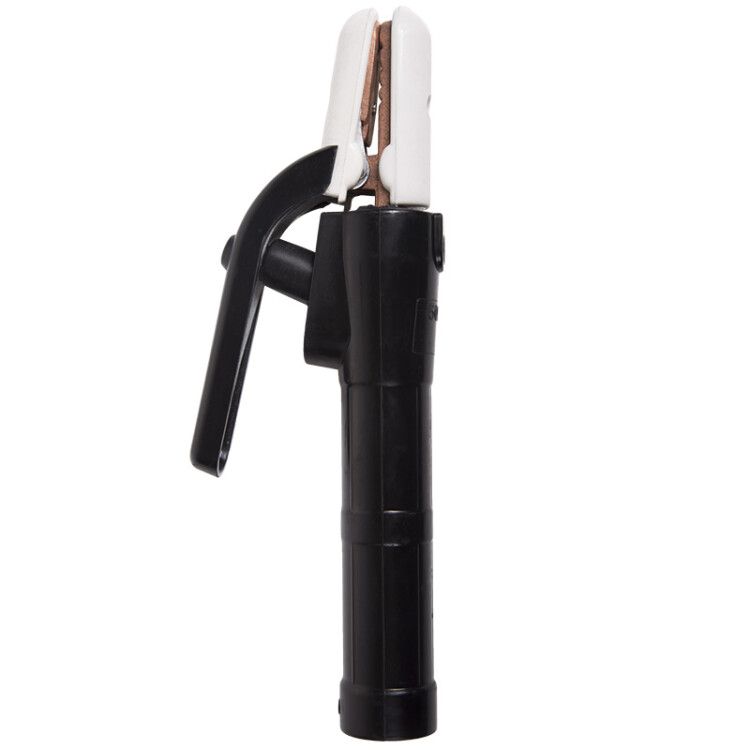

Держатель электрода 500 А С-type | 16-0851 REXANT MEET

Держатель электрода REXANT 500 А — надёжный инструмент для ручной дуговой сварки, рассчитанный на работу с током до 500 А. Подходит для профессионального использования на объектах с высокой нагрузкой, обеспечивая устойчивую фиксацию электродов и безопасную передачу тока через кабель. Артикул 16-0851 соответствует требованиям к прочности и комфорту при длительной работе.

Назначение и область применения

Держатель электрода REXANT 500 А используется для удерживания и подключения сварочных электродов при ручной дуговой сварке покрытыми электродами. Применяется в машиностроении, строительстве, ремонте металлоконструкций и других отраслях, где требуется стабильная дуга и точный контроль процесса. Подходит для работы с электродами диаметром от 3 до 10 мм.

Технические характеристики

• Максимальный сварочный ток: 500 А (при ПВ=35%)
• Номинальный сварочный ток: 500 А
• Продолжительность цикла сварки: 5 минут
• Диаметр электродов: 3,0–10,0 мм
• Сечение сварочного кабеля: до 50 мм²
• Напряжение холостого хода: до 50 В
• Усилие прижатия электрода: 12,5–25 кгс
• Угол поворота электрода: 0–270° (без подгиба и с подгибом)
• Габариты: 230×35×35 мм
• Масса: 0,26 кг

Совместимость и монтаж

Держатель электрода REXANT 500 А совместим со всеми типами сварочных кабелей сечением до 50 мм². Кабель подключается через болтовое соединение внутри корпуса — необходимо затянуть контактный зажим с усилием, достаточным для исключения нагрева. Для замены электрода достаточно открыть зажим, вставить электрод и зафиксировать его в одном из четырёх угловых положений благодаря рельефной поверхности зажимной пластины. Регулировка угла установки электрода осуществляется вручную без инструментов.

Безопасность и стандарты

Изоляция ручки выполнена из термостойкого пластика, выдерживающего механические удары и перегрев при работе на пределе тока. Напряжение холостого хода не превышает 50 В, что снижает риск поражения электрическим током. Конструкция соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Сертификаты не указаны — проверьте соответствие местным нормам перед использованием.

Преимущества

• Чёткая фиксация электрода в четырёх позициях — позволяет работать в труднодоступных местах без перехватов.
• Высокая проводимость контакта — минимизация потерь энергии и перегрева при 500 А.
• Эргономичная ручка с усиленной изоляцией — комфорт при длительной сварке даже в условиях вибрации.
• Лёгкий вес (0,26 кг) — снижает усталость рук оператора.
• Широкий диапазон диаметров электродов — один инструмент вместо нескольких.

Ограничения применения

• Не предназначено для автоматической или полуавтоматической сварки — только ручная дуговая.
• Работа при токе выше 500 А вызывает перегрев и выход из строя.
• При ПВ >35% (например, при постоянной сварке более 5 минут) возможен перегрев контактов — требуются паузы.
• Не рекомендовано использование в средах с повышенной влажностью или воздействием открытого пламени — изоляция не имеет защиты IP.
• Запрещён монтаж кабеля сечением менее 25 мм² — недостаточная площадь контакта увеличивает сопротивление.

Примеры использования

• Сварка трубопроводов в строительстве — фиксация электрода 4–6 мм под любым углом.
• Ремонт рам и балок на заводе — работа с тяжёлыми электродами 8–10 мм при 500 А.
• Строительство металлических конструкций — частые изменения угла сварки благодаря возможности поворота на 270°.
• Автосервис — ремонт кузова с использованием электродов 3–5 мм в ограниченном пространстве.

Практические советы

• Перед каждым использованием проверяйте плотность прилегания кабеля — слабый контакт вызывает нагрев и оплавление изоляции.
• При работе с электродами 9–10 мм убедитесь, что они полностью вошли в зажим — неполная фиксация ведёт к проскальзыванию.
• После каждого часа работы осматривайте зажимную пластину — при появлении следов оплавления или трещин замените держатель.
• Не используйте держатель электрода REXANT 500 А в качестве рычага или для удара — это нарушает целостность внутренних контактов.
• Храните в сухом месте, избегая попадания пыли и грязи в механизм зажима — это продлевает срок службы.
