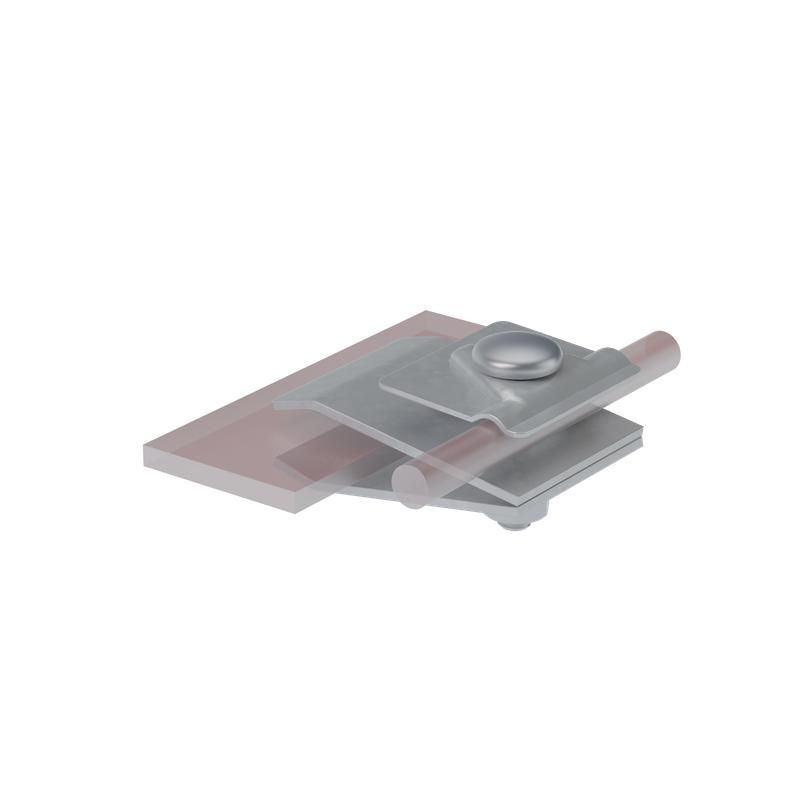

Держатель фальцевый FD-H60-D5-10 HD H=60мм для прутка d5-10мм сталь гор. оцинк. КМ MA0216 КМ-Профиль

Держатель фальцевый H60 мм для прутка D 5–10 мм HD КМ-профиль - это надёжный крепёж для токоотводов систем молниезащиты и заземления, предназначенный для установки на фальцевых крышах и металлических конструкциях. Изделие выполнено из оцинкованной стали и совместимо с проводниками диаметром 5–10 мм. Артикулы fd-h60-d5-10 hd и ma0216 соответствуют одной модели.

Назначение и область применения

Держатель фальцевый H60 мм для прутка D 5–10 мм HD КМ-профиль применяется для фиксации токоотводов в системах молниезащиты и заземления. Подходит для монтажа на фальцевой кровле, стенках из профилированного металла, каркасах зданий и других металлических поверхностях. Используется как внутри помещений, так и на открытых участках - например, на промышленных объектах, складах, спортивных комплексах и жилых домах с металлической крышей.

Технические характеристики

• Высота держателя: 60 мм - обеспечивает достаточное расстояние между поверхностью и токоотводом для свободного прохода воздуха и предотвращения перегрева;
• Диапазон диаметров проводника: 5–10 мм - позволяет закрепить медные или стальные токоотводы стандартных размеров;
• Материал: сталь оцинкованная горячим способом - повышает коррозионную стойкость, особенно важна при эксплуатации на открытом воздухе;
• Тип крепления: винтовой - фиксация достигается затяжкой двух болтов, что даёт возможность регулировать усилие и плотность прилегания;
• Цвет: светло-серый - соответствует цветовой гамме оцинкованной стали, не требует покраски;
• Соответствие ГОСТ 9.307-89 - гарантирует качество цинкового покрытия; соответствие ГОСТ 15150-69 - допускает применение в условиях повышенной влажности и слабой агрессивности окружающей среды.

Совместимость и монтаж

Держатель фальцевый H60 мм для прутка D 5–10 мм HD КМ-профиль совместим с любыми круглыми токоотводами указанного диаметра. Для монтажа требуется доступ к поверхности крепления - он устанавливается на фальц кровли или на плоский металлический лист с помощью саморезов или болтов через базовые отверстия в основании. Убедитесь, что толщина материала, на который крепится держатель, позволяет надёжно завести крепёж. Не используйте с трубчатыми или плоскими проводниками - они не будут надёжно зажаты.

Безопасность и стандарты

• ГОСТ 9.307-89 - требования к горячему цинкованию, обеспечивают срок службы до 25 лет в атмосферных условиях;
• ГОСТ 15150-69 - классификация по климатическим условиям, изделие допущено к использованию в умеренных и холодных климатических зонах с высокой влажностью;
• Изделие не содержит свинца, хрома(VI) и других запрещённых веществ - безопасно для здоровья и экологии.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - долговечнее, чем аналоги с электроосаждённым покрытием;
• Регулируемый зажим - позволяет точно адаптировать силу прижатия к токоотводу, исключая деформацию;
• Форма держателя - не препятствует естественному оттоку воды с кровли, снижает риск задержки влаги;
• Не требует специальных инструментов - достаточно обычного шестигранника или отвёртки для монтажа.

Ограничения применения

• Не предназначен для установки на деревянные, бетонные или пластиковые поверхности - нужна металлическая основа;
• Не рекомендован для мест с постоянным контактом с агрессивными химическими веществами (например, кислоты, щёлочи, солевые растворы в промзонах);
• Запрещено использовать с проводниками меньше 5 мм или больше 10 мм - возможен проскальзывание или повреждение зажима;
• Не следует применять в качестве несущего элемента - держатель не рассчитан на механические нагрузки, кроме собственного веса токоотвода.

Примеры использования

• Фиксация токоотвода на фальцевой кровле промышленного цеха;
• Установка вертикального заземляющего провода на металлическом каркасе торгового центра;
• Крепление проводника вдоль желоба на крыше многоэтажного жилого дома;
• Монтаж вблизи дымохода или вентиляционного канала на объектах с высокой влажностью (бани, теплицы, пищевые производства).

Практические советы

• Перед монтажом проверьте диаметр токоотвода - лучше всего подходят провода 6–8 мм, они плотно сидят в зажиме;
• При установке на фальец кровли выбирайте место, где металл имеет достаточную толщину (не менее 0,4 мм), чтобы избежать продавливания;
• Затягивайте болты равномерно - перекос может привести к неравномерному давлению и повреждению проводника;
• При длительном хранении сохраняйте держатель в сухом месте - даже оцинкованная сталь может окисляться при постоянной влажности;
• Для удобства сборки можно заранее подготовить комплект: один держатель + два болта M6x20 - типичный набор для одного крепления.
