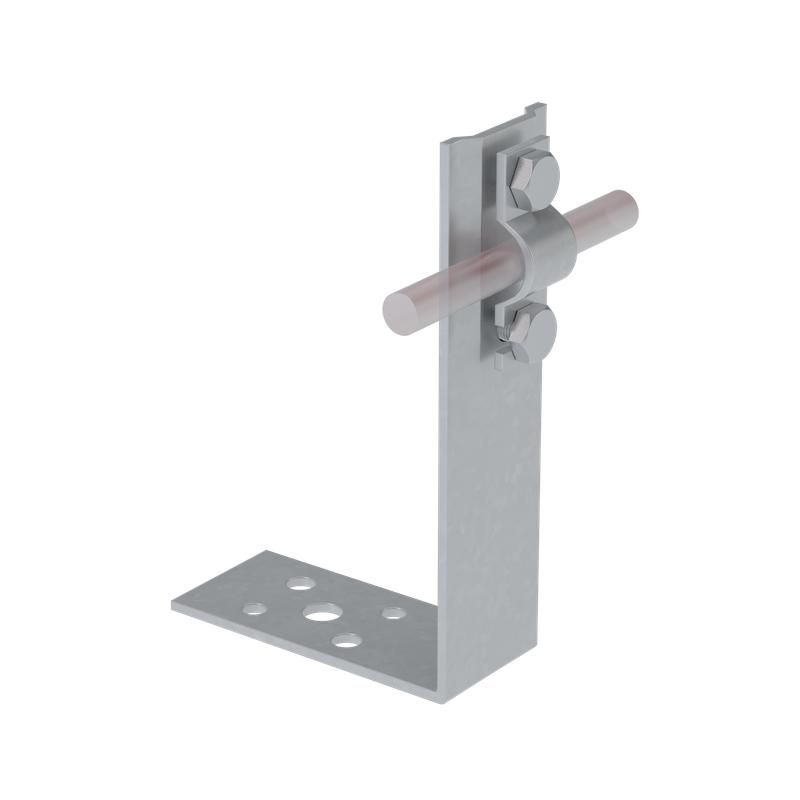

Держатель болтовой угловой UDB-H60-D5-10 HD для прутка d5-10мм H=60мм сталь гор. оцинк. КМ MA0133 КМ-Профиль

Угловой держатель болтовой для прутка 5–10 мм H60 мм HD КМ-профиль - это надёжный крепёжный компонент системы молниезащиты и заземления, предназначенный для фиксации медных или стальных прутков на кровле и вертикальных поверхностях. Бренд КМ-профиль обеспечивает соответствие изделий требованиям ГОСТ, а артикул udb-h60-d5-10 hd гарантирует точную совместимость с другими элементами системы.

Назначение и область применения

Угловой держатель болтовой для прутка 5–10 мм H60 мм HD КМ-профиль используется для установки проводников молниезащиты и заземления на крышах, фасадах и других внешних поверхностях зданий. Он позволяет закрепить металлический пруток под углом 90°, обеспечивая прочное и долговечное соединение между вертикальными и горизонтальными участками системы. Применяется на объектах жилого, промышленного и коммерческого назначения, где требуется надёжная защита от грозовых разрядов.

Технические характеристики

• Диаметр проводника: 5–10 мм - подходит для стандартных медных и стальных прутков молниезащиты;
• Высота: 60 мм - обеспечивает достаточное расстояние от поверхности для свободного прохода проводника;
• Габаритные размеры: 50×50×60 мм - компактная форма для плотного монтажа на ограниченном пространстве;
• Материал: сталь с горячим цинкованием - защищает от коррозии в условиях повышенной влажности и открытого воздуха;
• Цвет: светло-серый - соответствует цвету большинства металлических элементов систем молниезащиты;
• Тип крепления: винтовой - фиксация через два болта M5×12, которые затягиваются на прутке;
• Соответствие стандартам: ГОСТ 9.307-89 (цветное покрытие), ГОСТ 15150-69 (эксплуатация в слабокоррозийной среде).

Совместимость и монтаж

Угловой держатель болтовой для прутка 5–10 мм H60 мм HD КМ-профиль совместим с любыми прутками диаметром 5–10 мм, используемыми в системах молниезащиты AURAFORT® и аналогичных. Для монтажа необходимо просверлить отверстия в основании (кровля, фасад, бетон) и закрепить держатель анкерами или саморезами подходящей длины. Пруток помещается в канал держателя и фиксируется двумя болтами M5×12 - они не требуют специального инструмента, достаточно шестигранника или отвёртки. Рекомендуется использовать герметик вокруг мест крепления при монтаже на кровлю для предотвращения протечек.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 9.307-89 - оцинкование методом горячего погружения обеспечивает равномерное и толстое антикоррозийное покрытие. Соответствует ГОСТ 15150-69, что подтверждает возможность эксплуатации в условиях умеренного климата, повышенной влажности и слабой химической агрессии. Не содержит свинца и других запрещённых веществ, безопасно для окружающей среды и персонала.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - срок службы до 25 лет даже на открытом воздухе;
• Простота монтажа - не требует сварки, клепки или специализированного оборудования;
• Жёсткая фиксация прутка - исключает люфт и механические колебания при ветровых нагрузках;
• Совместимость с широким спектром проводников - можно применять как с медью, так и с омеднённой сталью;
• Экономия времени - один элемент заменяет несколько крепёжных деталей при изменении направления трассы.

Ограничения применения

• Не предназначен для использования в агрессивных средах: поблизости от морского побережья, химических заводов, кислотных выбросов - риск быстрого разрушения цинкового слоя;
• Не рекомендуется для монтажа на мягких кровельных материалах (битум, рубероид) без жёсткой подложки - возможна деформация;
• Запрещено применять с проводниками диаметром менее 5 мм или более 10 мм - не обеспечивается надёжный контакт и фиксация;
• Не является самостоятельным заземлителем - должен использоваться только как крепёжный элемент в составе полноценной системы молниезащиты.

Примеры использования

• Фиксация вертикального проводника на стене здания, переходящего на горизонтальный участок по карнизу;
• Установка на плоской кровле промышленного ангара для создания контура молниезащиты;
• Крепление прутка на фасаде многоэтажного офисного здания с выходом на заземляющий электрод;
• Обустройство защиты на историческом здании, где нельзя использовать сварку - только механическое крепление.

Практические советы

• Перед монтажом проверьте диаметр прутка - он должен точно попадать в интервал 5–10 мм; слишком тонкий или толстый проводник снижает надёжность контакта;
• При монтаже на металлочерепицу или профлист используйте уплотнительные прокладки под головками болтов - это предотвратит повреждение покрытия;
• После установки проверьте затяжку болтов M5×12 - недостаточно затянутые болты могут ослабнуть под воздействием вибрации;
• Держатель можно окрасить в цвет кровли, если требуется эстетическая адаптация - используйте только краски, совместимые с цинком;
• Храните в сухом месте перед монтажом - хотя изделие оцинковано, длительное воздействие влаги может вызвать белый налёт (не влияет на функциональность, но портит вид).
