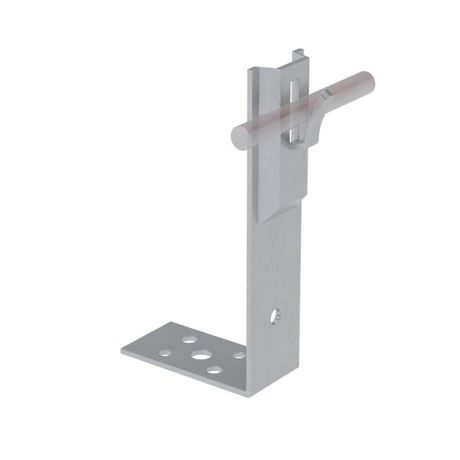

Держатель зажимной угловой UDZ-H60-D5-8 HD для прутка d5-8мм H=60мм сталь гор. оцинк. КМ MA0128 КМ-Профиль

Угловой держатель зажимной для прутка D 5–8 мм H60 мм HD КМ-профиль - компонент системы молниезащиты и заземления AURAFORT®, предназначенный для надежной фиксации металлических прутков на кровле и фасадах зданий. Изделие выполнено из оцинкованной стали, обеспечивает быстрый монтаж без сверления и подходит для открытых и влажных условий.

Назначение и область применения

Угловой держатель зажимной для прутка D 5–8 мм H60 мм HD КМ-профиль используется для крепления проводников молниезащиты и систем заземления на поверхностях крыш и вертикальных фасадах. Применяется на зданиях жилого, промышленного и коммерческого назначения. Подходит для установки на плоских и скатных кровлях из металлочерепицы, профнастила, бетона и других материалов, где требуется прочная и долговечная фиксация.

Технические характеристики

• Диаметр прутка: 5–8 мм - совместим с типичными медными и стальными проводниками молниезащиты
• Высота: 60 мм - обеспечивает достаточный зазор между поверхностью и проводником для свободного тока
• Габаритные размеры: 50×50×60 мм - компактный формат для плотной укладки на ограниченных участках
• Материал: сталь с горячим цинкованием - соответствует ГОСТ 9.307-89, повышает коррозионную стойкость
• Цвет: светло-серый - не выделяется на фоне кровельных покрытий
• Тип монтажа: зажимаемый - без винтов, фиксация достигается за счет механического сжатия
• Класс защиты по ГОСТ 15150-69: УХЛ - допущен к использованию в условиях повышенной влажности и слабой коррозии

Совместимость и монтаж

Угловой держатель зажимной для прутка D 5–8 мм H60 мм HD КМ-профиль совместим с любыми круглыми проводниками диаметром от 5 до 8 мм, включая медные, стальные и медно-стальные. Монтаж выполняется путём зажима прутка в корпусе - для этого достаточно приложить усилие руками или легким ударом резинового молотка. Нет необходимости в сверлении, болтах или шпильках. Для надежной работы держатель должен быть установлен на ровной, не деформированной поверхности. На мягких или гибких материалах (например, рулонной рубероидной кровле) рекомендуется предварительно закрепить жесткую подложку.

Безопасность и стандарты

• Изготовлен из стали с горячим цинкованием по ГОСТ 9.307-89 - гарантирует срок службы более 25 лет в агрессивной среде
• Соответствует требованиям ГОСТ 15150-69 (класс УХЛ) - работает при температуре от −40C до +40C и влажности до 98%
• Не содержит свинца, хрома(VI) и других запрещённых веществ - безопасен для окружающей среды
• Электропроводность материала соответствует нормам для систем молниезащиты - не снижает эффективность токоотвода

Преимущества

• Быстрая установка - отсутствие винтов и инструментов ускоряет монтаж на высоте
• Надежная фиксация - зажим сохраняет контакт даже при вибрациях и перепадах температур
• Защита от коррозии - горячее цинкование устойчиво к воздействию дождя, снега и морской воздушной среды
• Совместимость с сериями AURAFORT® - легко интегрируется в существующие проекты молниезащиты
• Низкий профиль - не создаёт препятствий для обслуживания кровли и не портит внешний вид здания

Ограничения применения

• Не предназначен для установки на деревянные, пластиковые или другие неметаллические основания без жесткой подложки
• Не рассчитан на нагрузки выше веса проводника - не следует использовать как точку крепления оборудования или канатов
• Не подходит для помещений с высокой химической агрессивностью (промышленные газовые выбросы, кислотные пары)
• Не рекомендуется применять при температурах ниже −50C - материал теряет эластичность
• Не заменяет основные точки заземления - служит исключительно для фиксации проводника, а не для передачи тока в землю

Примеры использования

• Фиксация токоотвода по периметру плоской кровли торгового центра
• Установка вертикального проводника на фасаде многоэтажного офисного здания
• Крепление контура заземления на стене производственного ангара с металлическими панелями
• Обустройство молниезащиты на историческом здании с черепичной крышей - минимальное вмешательство в конструкцию

Практические советы

• Перед монтажом проверьте диаметр прутка - он должен точно попадать в диапазон 5–8 мм; слишком тонкий проводник будет люфтить, слишком толстый - не войдет
• На скатных крышах располагайте держатели через каждые 1–1,5 метра - меньше расстояния не требуется, больше - риск провисания
• При работе на высоте используйте защитные перчатки - острые края зажима могут травмировать кожу
• Не затягивайте зажим силой - достаточно плотного контакта; переусилие может деформировать корпус
• Для длительной эксплуатации в соляном воздухе (прибрежные районы) дополнительно контролируйте состояние цинкового покрытия раз в год
• Артикулы ma0128 и udz-h60-d5-8 hd - это один и тот же продукт; при заказе можно использовать любой из них
