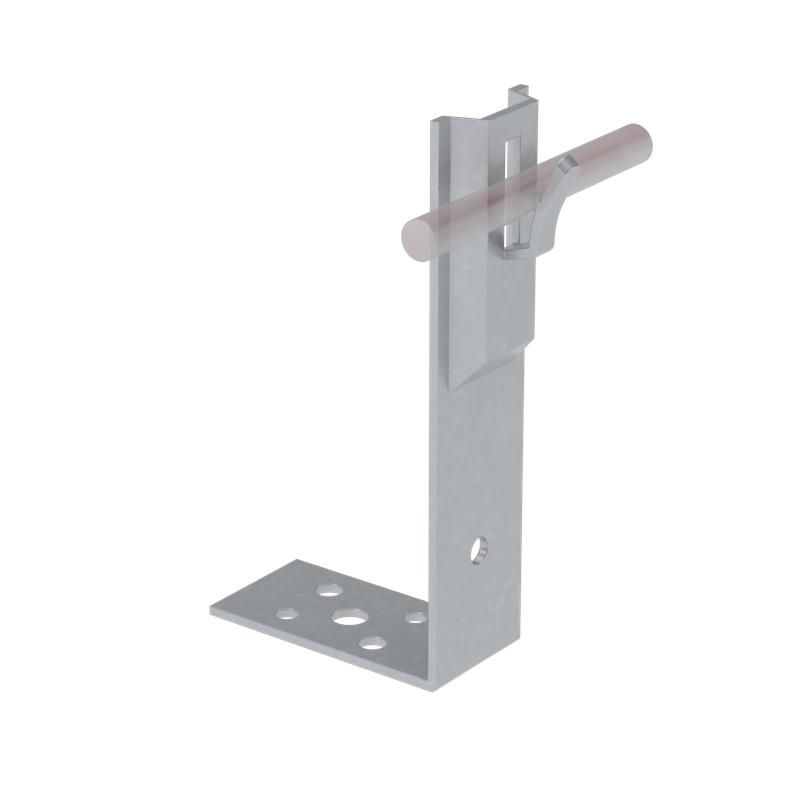

Держатель зажимной угловой UDZ-H60-D5-8 TD для прутка d5-8мм H=60мм сталь термодиффузион. цинк. КМ MA0127 КМ-Профиль

Угловой держатель зажимной для прутка диаметром 5–8 мм, высота 60 мм, термодиффузионное цинкование, КМ-профиль, TD — компонент системы молниезащиты и заземления AURAFORT®, предназначенный для надежной фиксации металлических проводников на кровле и вертикальных поверхностях. Артикулы udz-h60-d5-8 td и ma0127 обеспечивают совместимость с типовыми решениями молниезащиты.

Назначение и область применения

Изделие используется для крепления медных или стальных прутков диаметром 5–8 мм на плоских и скатных крышах, а также на фасадах зданий. Применяется в системах молниезащиты и заземления объектов жилого, промышленного и коммерческого назначения. Подходит для установки на бетон, металлочерепицу, профнастил и другие основания, допускающие сверление.

Технические характеристики

• Тип изделия: угловой зажимной держатель
• Диаметр проводника: 5–8 мм
• Высота: 60 мм
• Габаритные размеры: 50×50×60 мм
• Материал корпуса: сталь
• Защитное покрытие: термодиффузионное цинкование (TD)
• Цвет: темно-серый
• Тип монтажа: зажимаемый, с фиксацией через сверление
• Назначение: установка на поверхность крыши и фасада

Совместимость и монтаж

Держатель крепится к основе с помощью анкеров или болтов, которые вводятся в предварительно просверленные отверстия. Для обеспечения прочности рекомендуется использовать крепеж соответствующего класса прочности и длины, учитывающей толщину основания. Фиксация прутка происходит автоматически при закрывании зажима — без использования винтов или гаек. Совместим с прутками из меди, сталеалюминия и других материалов диаметром 5–8 мм, используемых в системах молниезащиты AURAFORT®.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.54-2019 и IEC 62305 для систем молниезащиты. Термодиффузионное цинкование обеспечивает долговечную защиту от коррозии, что важно для работы в условиях повышенной влажности и перепадов температур. Материал не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Безвинтовая система зажима исключает риск ослабления крепления со временем
• Термодиффузионное цинкование создаёт равномерный слой цинка глубже, чем обычное горячеоцинкованное покрытие — выше стойкость к механическим повреждениям
• Форма углового держателя позволяет легко направить проводник по контуру крыши или фасада
• Одинаковая толщина защитного слоя снижает риск точечной коррозии даже после царапин

Ограничения применения

• Не предназначен для установки на мягкие кровельные материалы (битумная черепица, рубероид) без жесткой подложки
• Не следует применять в средах с постоянным воздействием хлора, кислотных паров или морской соли — требуется дополнительная защита
• Работает только с прутками строго 5–8 мм; использование меньших или больших диаметров недопустимо
• Не заменяет основные точки заземления — служит лишь для фиксации проводника между ними

Примеры использования

• Фиксация вертикального спуска молниеприёмника по стене многоэтажного офисного здания
• Удержание горизонтального проводника по периметру плоской крытытой площадки
• Крепление провода на ребре скатной кровли из металлочерепицы с деревянной обрешёткой
• Обход выступающих конструкций (вентиляционных шахт, труб) с изменением направления проводника под углом 90°

Практические советы

• Перед монтажом проверьте диаметр проводника — он должен точно попадать в интервал 5–8 мм
• Просверливайте отверстия строго по центру базового крепления, чтобы избежать деформации корпуса
• При использовании на металлическом основании убедитесь, что контакт между держателем и конструкцией надёжен — возможно потребуется дополнительный перемычка
• Не затягивайте крепёж слишком сильно — это может вызвать трещины в покрытии или деформацию зажима
• Проверяйте целостность защитного слоя после монтажа — при наличии повреждений заделайте их специальной краской на цинковой основе
