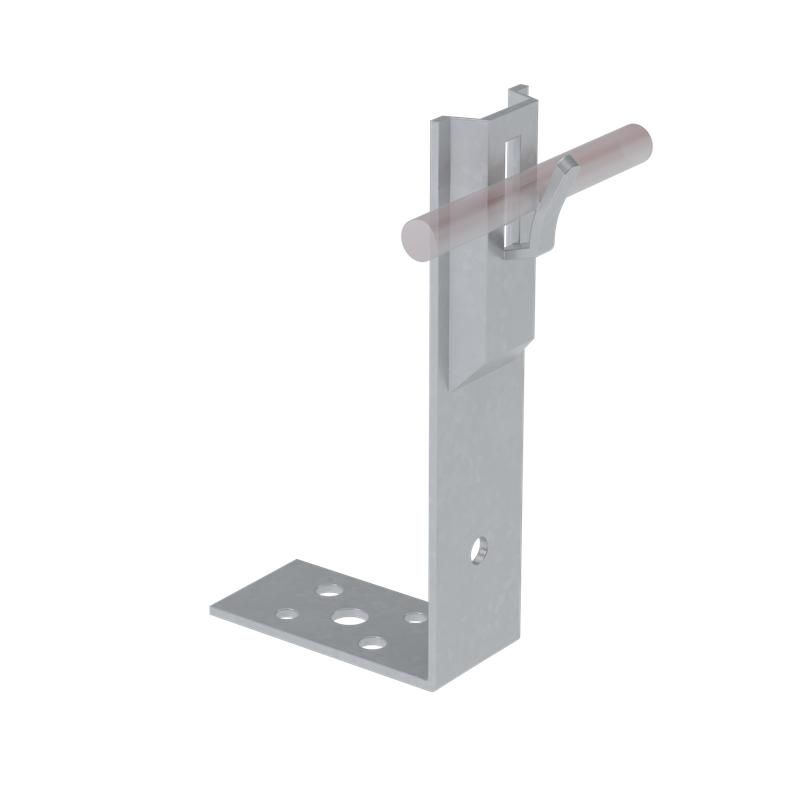

Держатель зажимной угловой UDZ-H80-D5-8 TD для прутка d5-8мм H=80мм сталь термодиффузион. цинк. КМ MA0137 КМ-Профиль

Угловой держатель зажимной для прутка D 5–8 мм H80 мм TD КМ-профиль — компонент системы молниезащиты и заземления AURAFORT®, предназначенный для надежной фиксации медных или стальных прутков на кровле и вертикальных поверхностях. Изделие обеспечивает прочную установку без сверления основания, что снижает риск повреждения гидроизоляционного слоя.

Назначение и область применения

Угловой держатель зажимной для прутка D 5–8 мм H80 мм TD КМ-профиль используется для монтажа проводников молниезащиты и систем заземления на плоских и малоуклонных крышах, а также на фасадах зданий. Подходит для объектов жилых, промышленных и коммерческих назначений. Применяется там, где требуется быстрая и герметичная фиксация прутка без нарушения целостности кровельного покрытия.

Технические характеристики

• Материал: сталь с термодиффузионным цинковым покрытием
• Диаметр фиксируемого прутка: 5–8 мм
• Высота: 80 мм
• Габаритные размеры: 50×50×80 мм
• Цвет: темно-серый
• Тип монтажа: зажимаемый (без винтов)
• Назначение: установка на поверхность крыши

Совместимость и монтаж

Угловой держатель зажимной для прутка D 5–8 мм H80 мм TD КМ-профиль совместим с круглыми прутками из меди, сталеалюминия или оцинкованной стали диаметром 5–8 мм. Монтаж выполняется путём зажима прутка между двумя пластинами корпуса — специальный механизм обеспечивает плотный контакт без необходимости затяжки болтов. Для фиксации к основе используются самонарезающие или анкерные крепежи, которые вворачиваются через предварительно просверленные отверстия в основании держателя. Габариты позволяют легко размещать изделие вдоль ребёр кровли или на угловых участках фасада.

Безопасность и стандарты

Изделие соответствует требованиям к материалам для систем молниезащиты согласно ГОСТ Р 50571.4.43 и IEC 62305. Термодиффузионное цинкование обеспечивает долговечную защиту от коррозии, что гарантирует сохранение электрической проводимости на протяжении всего срока службы системы. Покрытие равномерное и механически стойкое — не скалывается при ударах или деформации.

Преимущества

• Безвинтовая система зажима исключает необходимость инструментальной затяжки — экономит время при монтаже
• Термодиффузионное цинкование значительно превосходит обычное электроосаждённое покрытие по сроку службы и устойчивости к механическим повреждениям
• Форма углового держателя позволяет точно следовать контурам кровли и фасада, минимизируя нагрузку на проводник
• Не требует демонтажа кровельного покрытия — безопаснее для гидроизоляции

Ограничения применения

• Не предназначен для использования на металлических кровлях с толщиной менее 0,8 мм — возможна деформация при зажиме
• Не рекомендован для установки на мягких кровлях (битум, рубероид) без дополнительной жесткой подложки
• Работает только с прутками диаметром 5–8 мм — несовместим с более тонкими или толстыми проводниками
• Не является самостоятельным заземляющим устройством — должен использоваться только в составе полноценной системы молниезащиты

Примеры использования

• Фиксация горизонтального проводника по периметру плоской крыши торгового центра
• Установка вертикального вывода молниеприёмника на угол здания с бетонным фасадом
• Монтаж заземляющего проводника вдоль парапета многоэтажного офисного комплекса
• Соединение двух участков провода на угловом переходе кровли промзоны

Практические советы

• Перед монтажом проверьте диаметр прутка — он должен входить в диапазон 5–8 мм без усилия; слишком тонкий пруток будет люфтить, слишком толстый — не войдёт в зажим
• При установке на металлочерепицу используйте шайбы под головки крепежа — распределите нагрузку и избежите прогиба профиля
• Обязательно соблюдайте минимальный шаг между держателями — не более 1 метра на горизонтальных участках, 0,7 м на углах
• После монтажа проверьте электрическую связь между всеми элементами системы — особенно в местах стыковки с другими держателями
• Угловой держатель зажимной для прутка D 5–8 мм H80 мм TD КМ-профиль можно использовать в паре с аналогичными изделиями других серий AURAFORT® — все компоненты совместимы по форме и электропроводности
