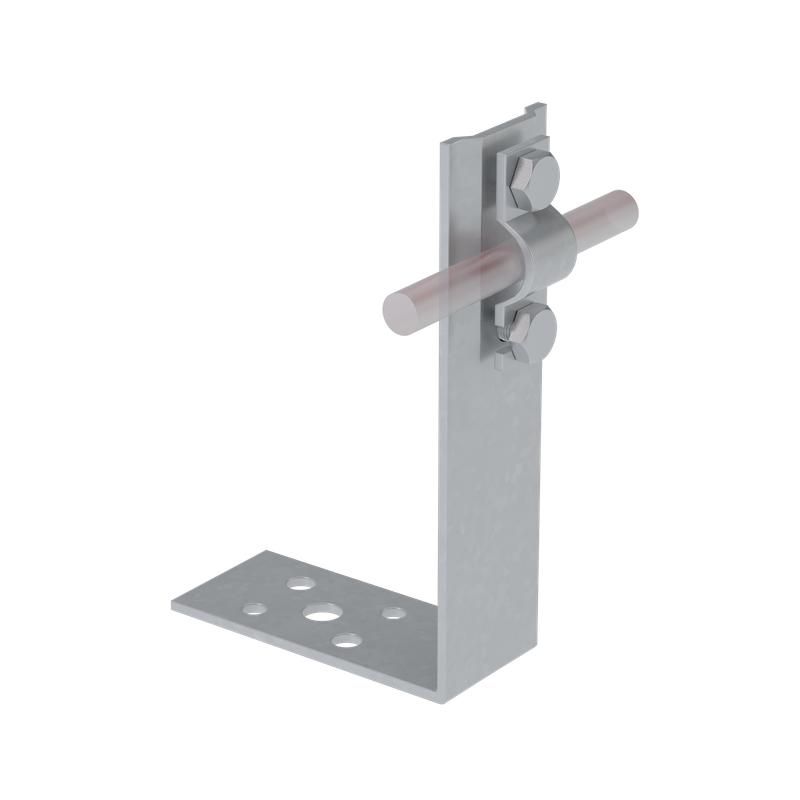

Держатель болтовой угловой UDB-H60-D5-10 для прутка d5-10мм H=60мм сталь КМ MA0131 КМ-Профиль

Угловой держатель болтовой для прутка 5–10 мм H60 мм КМ-профиль - это компонент системы молниезащиты и заземления, предназначенный для надежной фиксации металлического прутка на кровле и фасадах зданий. Изделие выполнено из оцинкованной стали и совместимо с системой AURAFORT®.

Назначение и область применения

Угловой держатель болтовой для прутка 5–10 мм H60 мм КМ-профиль используется для крепления проводников молниезащиты и элементов заземления на поверхностях крыш и вертикальных фасадах. Применяется в системах, где требуется жесткая фиксация прутка под углом, например, при переходе между горизонтальной и вертикальной плоскостями. Подходит для установки на объектах жилого, промышленного и коммерческого назначения.

Технические характеристики

• Диаметр проводника: 5–10 мм - поддерживает стандартные круглые прутки для молниезащиты
• Монтажная высота: 60 мм - обеспечивает достаточное расстояние от поверхности для свободного прохода проводника
• Высота держателя: 60 мм - соответствует монтажной высоте, гарантирует устойчивую фиксацию
• Материал: сталь с электрохимическим цинкованием - защищает от коррозии, повышает долговечность
• Тип монтажа: винтовой - крепление через засверленные отверстия с использованием болтов
• Фиксация проводника: два болта M5×12 - обеспечивают плотный контакт и механическую прочность

Совместимость и монтаж

Угловой держатель болтовой для прутка 5–10 мм H60 мм КМ-профиль совместим с прутками диаметром 5–10 мм, используемыми в системах молниезащиты AURAFORT®. Для монтажа необходимо просверлить отверстия в основании (кровля, фасад) и закрепить держатель с помощью анкеров или метизов, подходящих по типу и нагрузке материала основания. Болты M5×12 входят в комплект и используются для зажима прутка. Рекомендуется использовать шайбы для равномерного распределения усилия.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения UH2 - рассчитано на работу в условиях сухого климата, внутри помещений и в слабоагрессивных средах. Цинкование соответствует нормам защиты от коррозии для наружных применений, однако не предназначен для постоянного контакта с морской водой, хлоридными растворами или агрессивными газами.

Преимущества

• Электрохимическое цинкование увеличивает срок службы в сравнении с обычным холодным цинком
• Жесткая угловая форма исключает смещение прутка при ветровых нагрузках
• Простая сборка - требует минимум инструментов: дрель, ключ на 8 мм
• Совместимость с серийной продукцией AURAFORT® позволяет легко интегрировать в существующие проекты

Ограничения применения

• Не рекомендован для установки в агрессивных средах: поблизости от морского побережья, химических заводов, кислотных выбросов
• Не подходит для монтажа на мягких или пористых покрытиях (например, битумная черепица без жесткой подложки)
• Работает только с прутками диаметром 5–10 мм - несовместим с лентой или тонкими проводами
• Требует подготовки основания: нельзя крепить к стенам без возможности сверления

Примеры использования

• Фиксация контура молниезащиты по ребрам кровли и вертикальным трубам
• Переход от горизонтального проводника на фасаде к вертикальному заземляющему выводу
• Закрепление прутка на парапете здания перед спуском к заземлителю
• Установка на промышленных объектах с металлическими кровлями и фасадами

Практические советы

• При монтаже на металлочерепицу или профнастил - используйте уплотнительную прокладку под держателем для предотвращения протечек
• Проверьте глубину сверления - отверстие должно быть на 2–3 мм глубже длины крепежа
• Не перетягивайте болты M5×12 - это может деформировать пруток или повредить резьбу
• После монтажа проверьте электрический контакт между держателем, прутком и остальной системой - сопротивление должно быть менее 0,2 Ом
• Держатель можно использовать в паре с другими элементами серии AURAFORT® - все компоненты имеют одинаковые параметры крепления
