Держатель кабельный для крепления к лотку/профилю д. 62-68 | BHL6268 DKC ДКС

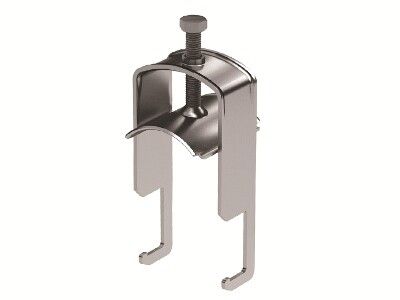

Держатель кабельный U-образный DKC (ДКС) артикул bhl6268 предназначен для надежного фиксирования одиночных силовых или управляющих кабелей на лотках и С-профилях. Материал с цинковым покрытием обеспечивает долговечность в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Держатель кабельный U-образный DKC bhl6268 используется для крепления одного кабеля к металлическому лотку или С-образному профилю. Применяется в системах распределения электроэнергии на промышленных объектах, в цехах, на транспорте, в энергоустановках. Подходит для кабелей с внешним диаметром 62–68 мм. Может использоваться в помещениях и на открытых площадках при условии защиты от механических воздействий.

Технические характеристики

• Диаметр зажима: 62–68 мм - подходит для крупногабаритных кабелей, например, силовых сечением до 95 мм2
• Толщина материала: 2,5 мм - обеспечивает жесткую фиксацию и устойчивость к деформациям
• Материал: сталь с непрерывным холодным цинкованием - защищает от коррозии, сохраняет прочность даже при изгибе
• Покрытие: без галогенов - соответствует требованиям пожаробезопасности, не выделяет токсичных газов при нагреве
• Цвет: светло-серый - визуально сочетается с большинством металлических лотков и профилей
• Максимальное количество кабелей: 1 - рассчитан на один кабель, не допускает перегрузки по нагрузке
• Способ монтажа: крепление к С-профилю - совместим со стандартными лотками и направляющими

Совместимость и монтаж

Держатель DKC bhl6268 крепится исключительно к С-образному профилю через боковые отверстия. Для установки требуется шлицевой или крестообразный ключ. Устройство не предназначено для крепления к плоским поверхностям или болтовым соединениям. Для защиты оболочки кабеля рекомендуется использовать прокладную силиконовую вставку BHR8010 - она снижает риск повреждения изоляции при затяжке.

Безопасность и стандарты

Материал держателя соответствует нормам RoHS - не содержит галогенов, что делает его безопасным при возгорании. Непрерывное холодное цинкование обеспечивает соответствие ГОСТ Р 54851-2011 по защите от коррозии. Продукт не имеет сертификата взрывозащиты - не применяется во взрывоопасных зонах.

Преимущества

• Высокая механическая прочность благодаря толщине стали 2,5 мм
• Устойчивость к коррозии - цинковое покрытие служит более 15 лет в условиях средней агрессивности
• Простой и быстрый монтаж - не требует сварки или сложных инструментов
• Совместимость с силиконовыми прокладками - продлевает срок службы кабеля
• Экологически безопасный состав - не выделяет вредных веществ при температурном воздействии

Ограничения применения

• Не подходит для крепления нескольких кабелей одновременно - максимальная нагрузка рассчитана на один проводник
• Не предназначен для использования в условиях постоянного погружения в воду - IP-класс не указан, защита только от влаги и пыли в рамках стандартного цинкования
• Запрещено применять в зонах с высокой вибрацией без дополнительной фиксации - возможна усталостная деформация
• Не совместим с пластиковыми или композитными лотками - требует жесткий металлический профиль

Примеры использования

• Фиксация силового кабеля 3x95+50 мм2 на лестничном лотке в производственном цехе
• Крепление кабеля управления к С-профилю в системе автоматизации конвейера
• Установка на наружной трассе вблизи оборудования с высокой влажностью - например, на насосной станции
• Решение для замены старых хомутов в модернизированных электрощитовых на базе DKC B5 Combitech

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - если он меньше 62 мм, держатель будет слишком свободно держать провод; если больше 68 мм - не закроется полностью
• Обязательно используйте силиконовую прокладку BHR8010 при работе с кабелями с мягкой оболочкой - это предотвратит сплющивание изоляции
• Затягивайте крепеж равномерно - перекос может вызвать местное давление на кабель
• При групповом монтаже соблюдайте интервал между держателями не менее 1,5 метра - для кабелей такого диаметра меньший шаг увеличивает риск перегрева
• Держатель DKC bhl6268 - часть серии B5 Combitech, поэтому легко комбинируется с другими элементами этой системы: лотками, переходами, крышками
