Держатель концевого выключателя R5MC для CQE <(>&<)> N | R5FLS02 DKC ДКС

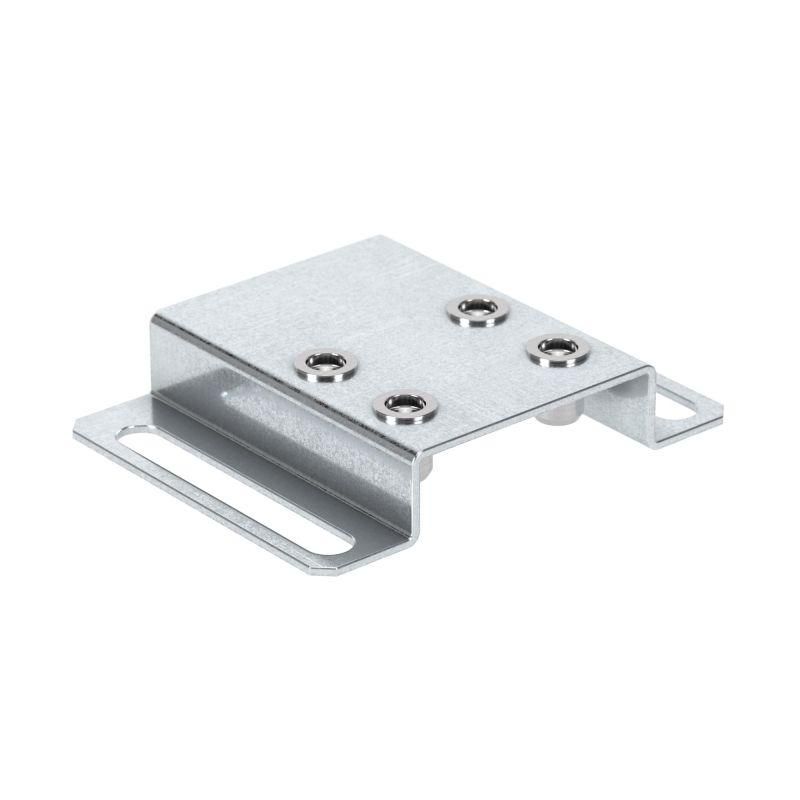

Держатель концевого выключателя R5MC для серий CQE, CQEN, DKC - это надёжный крепёжный элемент, предназначенный для установки концевых выключателей серии R5MC на напольные корпуса CQE и CQEN. Артикул r5fls02 обеспечивает точную фиксацию выключателя, чтобы он корректно срабатывал при закрытии двери.

Назначение и область применения

Держатель R5MC используется для монтажа концевых выключателей и светильников с интегрированным концевым выключателем. Он позволяет точно позиционировать кнопку или ролик так, чтобы при закрытии двери она контактировала с рамой корпуса, вызывая срабатывание выключателя. Применяется в системах автоматизации, где требуется контроль положения дверей - например, на станках, шкафах управления, конвейерах и других устройствах с напольными корпусами CQE и CQEN.

Технические характеристики

• Материал: сталь - обеспечивает прочность и долговечность при механических нагрузках
• Тип компонента: крепёжная деталь (не является самостоятельным устройством, требует совмещения с концевым выключателем)
• Фиксация выключателя: винты M4×30 по стандарту DIN 7985
• Крепление к корпусу: самонарезающие винты M5×12 по стандарту DIN 7500C
• Совместимость: исключительно с сериями CQE, CQEN, DKC

Совместимость и монтаж

Держатель R5MC предназначен только для установки на напольные корпуса CQE и CQEN. Для работы необходимо использовать именно те типы винтов, которые указаны в спецификации:

• Выключатель крепится к держателю винтами M4×30 DIN 7985 - не заменяйте их другими, иначе возможна потеря точности срабатывания
• Держатель крепится к раме корпуса винтами M5×12 DIN 7500C - они обеспечивают плотное соединение без предварительного сверления
• Не используйте держатель с другими сериями выключателей - геометрия крепления отличается

Преимущества

• Изготовлен из стали - устойчив к деформации даже при частых циклах срабатывания
• Уже оптимизирован под конкретные модели корпусов - не требует доработок при установке
• Поддерживает стандартизованные крепёжные элементы - легко найти запасные части
• Обеспечивает стабильное положение выключателя - снижает риск ложных срабатываний

Ограничения применения

• Не подходит для настенных или потолочных корпусов - только для напольных CQE/CQEN
• Не работает с выключателями других серий (например, R5MD, R5ME) - различаются форма и расположение крепёжных отверстий
• Не предназначен для внешней среды - не имеет защиты от влаги и пыли; применяется только внутри закрытых корпусов
• Не следует использовать в условиях сильной вибрации без дополнительной фиксации - возможно ослабление винтов

Примеры использования

• Автоматические двери в шкафах управления на заводах
• Запирание дверей станков перед запуском
• Контроль положения люков в конвейерных системах
• Системы безопасности, где важно зафиксировать факт закрытия двери

Практические советы

• Перед монтажом проверьте, что дверь полностью закрывается и контакт с кнопкой происходит равномерно - регулируйте положение держателя, если есть перекос
• Используйте только указанные винты M4×30 и M5×12 - другие могут повредить резьбу или не обеспечить нужный зазор
• После установки протестируйте работу выключателя вручную - несколько раз откройте и закройте дверь, убедитесь в чётком срабатывании
• Регулярно осматривайте крепления - через 6–12 месяцев проверьте затяжку винтов, особенно в условиях частого циклического использования
• Держатель R5MC - часть системы, а не автономное решение. Убедитесь, что сам концевой выключатель также соответствует требованиям среды и нагрузки
