Держатель концевого выключателя R5MC** для шкафов серии СЕ | R5FLS01 DKC ДКС

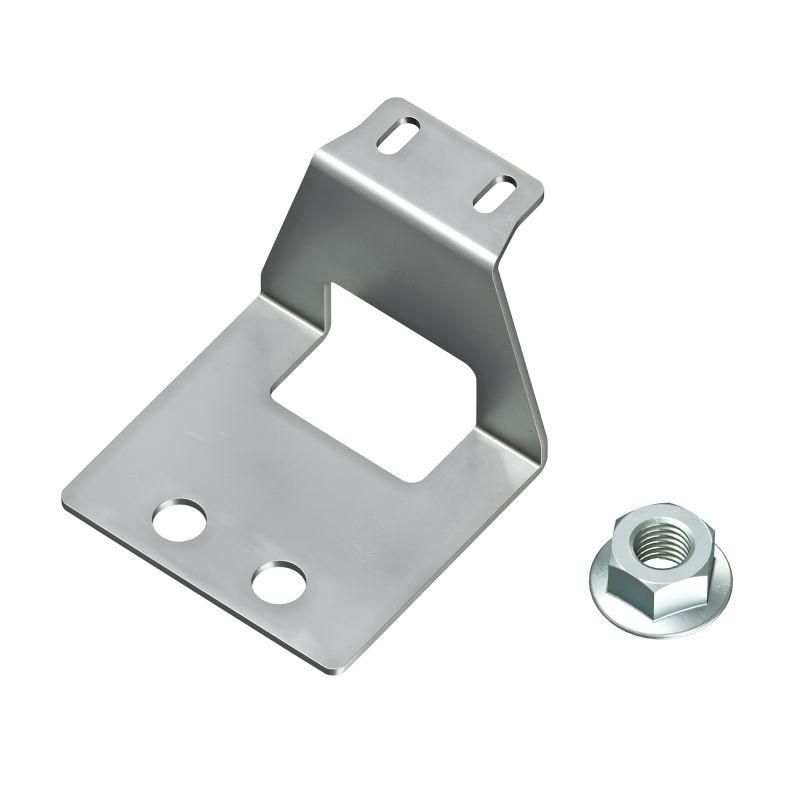

Держатель концевого выключателя R5MC для шкафов серии СЕ DKC - это надежный крепежный элемент, предназначенный для установки концевых выключателей внутри корпусов серии RAM block от бренда DKC. Артикул r5fls01 обеспечивает точную фиксацию датчиков в условиях промышленного использования, сохраняя доступ к устройству для обслуживания.

Назначение и область применения

Держатель R5MC предназначен для монтажа концевых выключателей внутри металлических шкафов серии СЕ DKC, изготовленных по системе RAM block. Он используется там, где требуется надежная и быстродоступная фиксация датчиков положения - например, на автоматических линиях, станках с ЧПУ, конвейерах и других устройствах с механическими перемещениями. Крепление осуществляется на болт заземления внутри корпуса, что исключает необходимость дополнительных отверстий.

Технические характеристики

• Тип изделия: держатель для концевого выключателя
• Материал: сталь оцинкованная - устойчив к коррозии, подходит для сред с повышенной влажностью
• Цвет: светло-серый - соответствует цветовой гамме корпусов RAM block
• Комплектация: быстросъемный фланец, монтажные аксессуары, монтажная плата
• Совместимость: только с корпусами серии СЕ DKC системы RAM block

Совместимость и монтаж

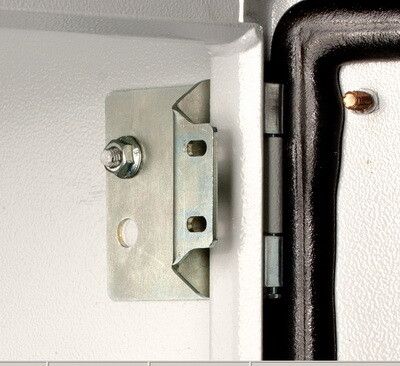

Держатель R5MC совместим исключительно со шкафами серии СЕ DKC, выполненными по технологии RAM block. Устанавливается на стандартный болт заземления, расположенный внутри корпуса - не требует сверления или доработки стенок. Быстросъемный фланец позволяет легко демонтировать выключатель для проверки или замены без снятия всего держателя. Монтажная плата обеспечивает жесткую фиксацию и предотвращает люфт при вибрациях.

Безопасность и стандарты

Изделие не имеет собственной степени защиты, но рассчитано для работы внутри корпусов с классом IP65–IP66. Это значит, что при правильном монтаже в защищённый шкаф держатель обеспечивает безопасную работу в условиях пыли, влаги и технологических брызг. Соответствует требованиям безопасности для промышленного оборудования ЕС и РФ.

Преимущества

• Закрепление на существующем болте заземления - экономит время и не нарушает целостность корпуса
• Оцинкованная сталь - долговечна даже в агрессивных средах
• Быстросъемный фланец - ускоряет сервисное обслуживание
• Чёткая совместимость с сериями DKC - гарантирует точную посадку и отсутствие перекосов

Ограничения применения

Держатель R5MC нельзя использовать вне корпусов серии СЕ DKC - он не имеет самостоятельного крепления и не адаптирован под другие типы шкафов. Также не рекомендуется применять его в условиях постоянного воздействия открытого огня, химически активных паров или температур выше +60 C - материал не рассчитан на такие нагрузки. Не является взрывозащищённым изделием.

Примеры использования

• Фиксация концевика на двери шкафа для контроля её закрытия
• Установка датчика на движущемся элементе станка для определения крайнего положения
• Контроль положения люка или крышки в системах автоматизации производства

Практические советы

• Перед монтажом убедитесь, что болт заземления в корпусе есть и не повреждён - именно на него крепится держатель
• Не используйте силовые инструменты при затяжке - достаточно легкого усилия, чтобы не деформировать тонкий фланец
• Проверьте соответствие типа концевого выключателя - держатель рассчитан на стандартные модели, не подходящие для крупногабаритных или специализированных датчиков
• При замене выключателя всегда отключите питание - даже если держатель не проводник, контакт может находиться под напряжением
