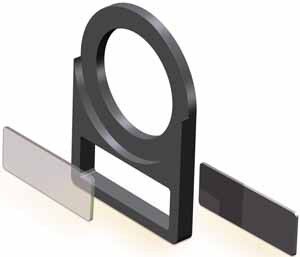

Держатель маркировки ДМ-22 20х25мм для светосигнал. арматуры d22мм DEKraft 25107DEK APC

Держатель маркировки для светосигнальной арматуры диаметр 22 мм, размер 20х25 мм от DEKraft (арт. 25107dek) - компактный элемент для четкой идентификации кнопок, переключателей и индикаторов в электрощитах и пультах управления. Он обеспечивает надежную фиксацию этикетки на устройствах с посадочным диаметром 22 мм.

Назначение и область применения

Держатель маркировки для светосигнальной арматуры диаметр 22 мм, размер 20х25 мм используется для крепления информационных этикеток на светосигнальной арматуре - кнопках, переключателях, индикаторах и других элементах управления. Применяется в электрощитах, шкафах управления, системах автоматизации и пультах дистанционного управления. Упрощает обслуживание оборудования за счет наглядной маркировки функций устройств.

Технические характеристики

• Диаметр отверстия: 22 мм - соответствует стандартному размеру установочных головок кнопок и индикаторов
• Габариты: 20×25 мм - компактная форма для плотной укладки в ограниченном пространстве
• Цвет: черный - контрастный фон для печатной маркировки, снижает блики
• Форма: круглая - совместима с типовой формой светосигнальной арматуры
• Степень защиты IP20 - предохраняет от контакта с пальцами и крупными предметами, не предназначена для работы во влажной среде
• Климатическое исполнение УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность, но без конденсации
• Тип изделия: маркировка - служит для фиксации этикеток, сама не содержит текста
• Способ монтажа: монтажная плата - крепится через отверстие в панели, без дополнительных крепежей
• Нормативный документ: ТР ТС 004/2011 - соответствие требованиям безопасности электрооборудования ЕАЭС

Совместимость и монтаж

Держатель маркировки для светосигнальной арматуры диаметр 22 мм, размер 20х25 мм совместим со всеми устройствами с установочным диаметром 22 мм - стандартным размером для кнопок и индикаторов в промышленной аппаратуре. Монтируется путем вставки в подготовленное отверстие в панели щита или пульта. Крепление происходит за счет уплотнительного кольца и фиксации за счет трения. Для установки требуется только сверло диаметром 22 мм. После установки на него наклеивается или вставляется этикетка с обозначением функции.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 - норматива по безопасности низковольтного оборудования в странах ЕАЭС. Конструкция исключает случайный контакт с токоведущими частями благодаря изолирующим материалам и расположению вне зоны напряжения. Серия DEKraft прошла проверку на механическую прочность и термостойкость в рамках сертификации.

Преимущества

• Простая установка - не требует инструментов кроме сверла
• Высокая совместимость - универсальное решение для большинства стандартных кнопок и индикаторов
• Устойчивость к выгоранию - черный цвет сохраняет контрастность даже при длительной работе освещения
• Эргономичный дизайн - позволяет размещать несколько маркировок рядом без перекрытия

Ограничения применения

• Не применяется в условиях высокой влажности, брызг воды или мытья - степень защиты IP20 не предусматривает защиту от жидкости
• Не подходит для установки на поверхности с толщиной более 5 мм - возможна потеря фиксации
• Не рекомендован для внешнего монтажа - не имеет защиты от пыли, UV-лучей и перепадов температур выше +40C
• Не заменяет световые индикаторы - является лишь меткой для обозначения функции

Примеры использования

• Маркировка кнопок запуска и остановки на пульте станка
• Обозначение каналов управления на шкафе автоматики
• Индикация режимов работы на пульте дистанционного управления конвейера
• Разметка аварийных остановок в распределительных щитах

Практические советы

• Перед монтажом проверьте точный диаметр отверстия в панели - он должен быть 22 мм +-0,2 мм
• Используйте этикетки с матовым покрытием - они лучше читаются при ярком освещении
• Не используйте клейкие этикетки в местах с постоянным воздействием вибраций - лучше применять вставляемые пластиковые вкладыши
• При группировке нескольких держателей соблюдайте минимальный шаг между отверстиями - минимум 15 мм для удобства обслуживания
• Держатель маркировки для светосигнальной арматуры диаметр 22 мм, размер 20х25 мм от DEKraft (арт. 25107dek) можно комбинировать с другими изделиями серии DEKraft для единого стиля оформления щита
