Держатель маркеров CAB 3 - для 0,15-1,5 и 0,5-1,5 мм | 038392 Legrand

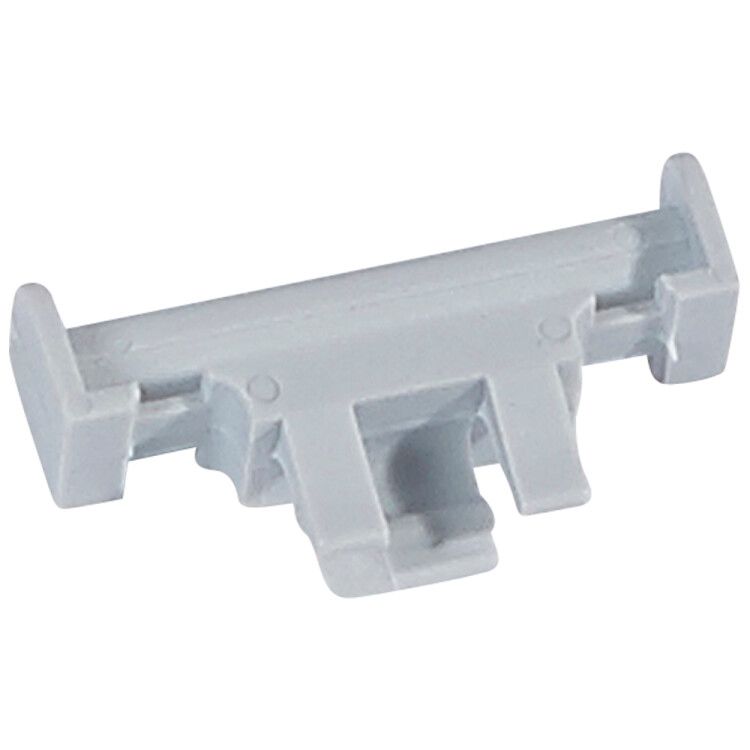

Основание для маркеров CAB3 для клеммных блоков Viking 3 - это компактный монтажный элемент, предназначенный для фиксации этикеток на клеммах серии Viking 3 от Legrand. Артикул 038392 обеспечивает точную совместимость с проводами сечением 0,15–1,5 мм2 и 0,5–1,5 мм2, упрощая идентификацию цепей в распределительных щитах.

Назначение и область применения

Основание для маркеров CAB3 используется для крепления цветных или текстовых маркеров на клеммы клеммных блоков Viking 3. Это необходимо для быстрой визуальной идентификации проводов при монтаже, обслуживании и ремонте электрооборудования. Подходит для установки в жилых, коммерческих и промышленных объектах, где требуется четкая маркировка цепей - например, в щитах управления, автоматических системах, освещении и слаботочных сетях.

Технические характеристики

• Тип изделия: основание для маркеров
• Материал: термостойкий пластик
• Цвет: серый
• Поддерживаемые сечения проводов: 0,15–1,5 мм2 и 0,5–1,5 мм2
• Исполнение: форма брошюры - плоская конструкция с выступами для защелкивания на клемме
• Способ монтажа: механическое защелкивание на клеммном блоке

Совместимость и монтаж

Основание для маркеров CAB3 совместимо исключительно с клеммными блоками серии Viking 3 от Legrand. Устанавливается путём плотного защелкивания на верхнюю часть клеммы - без инструментов. Маркер CAB3 вставляется в пазы основания после монтажа. Не подходит для других серий клемм, даже если они имеют схожую форму. Перед установкой проверьте, что клемма имеет соответствующие выступы для фиксации основания - иначе маркер будет шататься или выпадать.

Преимущества

• Устойчивость к механическим нагрузкам - не деформируется при нормальном использовании
• Стабильная фиксация маркера - не смещается при вибрации или частом доступе
• Серый цвет корпуса не отвлекает, хорошо сочетается с большинством клеммных блоков
• Не требует дополнительных креплений - монтаж занимает несколько секунд

Ограничения применения

• Не предназначен для использования вне клеммных блоков Viking 3 - несовместим с другими брендами и сериями
• Работает только с маркерами CAB3; другие типы этикеток не подходят
• Не рассчитан на внешние условия - не использовать на открытом воздухе, в условиях повышенной влажности или перегрева
• Не подходит для проводов сечением менее 0,15 мм2 или более 1,5 мм2 - риск повреждения контакта или некорректной фиксации

Примеры использования

• Маркировка фаз L1/L2/L3 в трёхфазных щитах
• Обозначение цепей освещения, розеток, теплого пола
• Идентификация входов/выходов в контроллерах и модулях автоматики
• Электромонтаж в больницах, школах, офисах - там, где важна безопасность и скорость диагностики

Практические советы

• Выбирайте маркеры CAB3 с нужным сечением: для тонких проводов (0,15–0,5 мм2) используйте базовый вариант, для более мощных (0,5–1,5 мм2) - тот же, но убедитесь, что клемма поддерживает такое сечение
• Перед установкой очистите поверхность клеммы от пыли и грязи - это повысит надёжность защелкивания
• Не применяйте силу при монтаже - если основание не защёлкивается легко, проверьте соответствие модели клеммы
• Храните запасные основания в сухом месте - контакт с растворителями или маслом может повредить пластик
• Артикул 038392 всегда указывайте при заказе - он уникален именно для этой пары: основание + клеммы Viking 3 от Legrand
