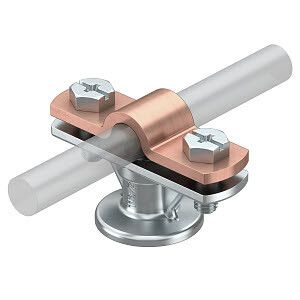

Держатель молниеприемного стержня, с фланцем (113 B-Z16) | 5412706 OBO Bettermann

Держатель молниеприемного стержня с фланцем от OBO BETTERMANN (артикул 113 b-z16) предназначен для надежного крепления молниеприемного стержня на кровле или вертикальной поверхности, обеспечивая механическую устойчивость и электрический контакт в системах молниезащиты. Устройство совместимо с проводником FL30 и рассчитано на использование в условиях повышенной опасности.

Назначение и область применения

Держатель молниеприемного стержня с фланцем используется для фиксации вертикальных молниеприемных стержней в системах внешней молниезащиты. Применяется на крышах промышленных объектов, хранилищ, энергообъектов и других сооружений, где требуется высокая степень защиты от ударов молнии. Особенность модели - возможность установки во взрывоопасных зонах, что делает её подходящей для химических заводов, нефтебаз, газоперерабатывающих предприятий и аналогичных объектов.

Технические характеристики

• Тип изделия: держатель молниеприемного стержня с фланцем
• Тип крепления проводника: винтовой - позволяет плотно зажать плоский проводник FL30
• Тип крепления держателя: просверленное отверстие с метрической резьбой M8 - для крепления болтами к основанию
• Материал корпуса: цинк - устойчив к коррозии, долговечен на открытом воздухе
• Материал зажима: цинковое литье - прочный и однородный материал, обеспечивающий надежный электрический контакт
• Взрывозащищенность: да - соответствует требованиям для работы в зонах с риском взрыва
• Обозначение производителя: 113 B-Z16

Совместимость и монтаж

Держатель совместим исключительно с плоским молниеприёмным проводником FL30. Для монтажа необходимо:

• Закрепить держатель на поверхности с помощью болтов через отверстия с резьбой M8
• Установить молниеприемный стержень в зажим, затянуть винт до плотного контакта с проводником
• Не использовать другие типы проводников - несовместимые материалы снижают эффективность системы

Фланец обеспечивает равномерную нагрузку на основание, предотвращая деформацию при ветровых воздействиях. Монтаж возможен на металлические, бетонные и деревянные поверхности с предварительным сверлением.

Безопасность и стандарты

Держатель сертифицирован для использования в зонах с потенциально взрывоопасной средой. Соответствует нормам безопасности, регламентирующим применение оборудования в таких условиях. Цинковое покрытие защищает от электрохимической коррозии, продлевая срок службы даже в агрессивной среде.

Преимущества

• Высокая механическая прочность благодаря литому цинковому зажиму
• Готовый к быстрому монтажу дизайн - минимум инструментов и времени
• Стандартная резьба M8 - совместима с большинством крепежных элементов
• Защита от коррозии - не требует дополнительной антикоррозийной обработки
• Подтверждённая безопасность для взрывоопасных зон - снижает риски аварий

Ограничения применения

• Не предназначена для крепления круглых проводников - только для FL30
• Работает только в сочетании с молниеприемными стержнями, не является самостоятельным устройством защиты
• Не рекомендуется для установки в местах постоянного контакта с кислотами или щелочами - хотя цинк устойчив, длительный контакт с агрессивными веществами может повредить покрытие
• Требуется точное соблюдение момента затяжки винта - перетягивание может повредить резьбу или зажим

Примеры использования

• Крепление молниеприемного стержня на крыше нефтехимического завода
• Установка на дымовой трубе газового котельного пункта
• Фиксация стержня на башне связи в зоне с высоким уровнем грозовой активности
• Монтаж на резервуарах для хранения легковоспламеняющихся жидкостей

Практические советы

• Перед монтажом проверьте соответствие диаметра стержня и проводника FL30 - не используйте заменители
• При установке на бетон используйте анкерные болты подходящего класса прочности
• Проверяйте герметичность соединения после монтажа - особенно важно в условиях повышенной влажности
• Регулярно осматривайте зажим на предмет окисления или ослабления винта - профилактика увеличивает срок службы системы
• Артикул 113 b-z16 от OBO BETTERMANN - единственный вариант в этой серии с подтвержденной взрывозащищенностью; избегайте аналогов без сертификатов
