Держатель монтажной платы OptiBox M для реек боковых широких | 306708 КЭАЗ

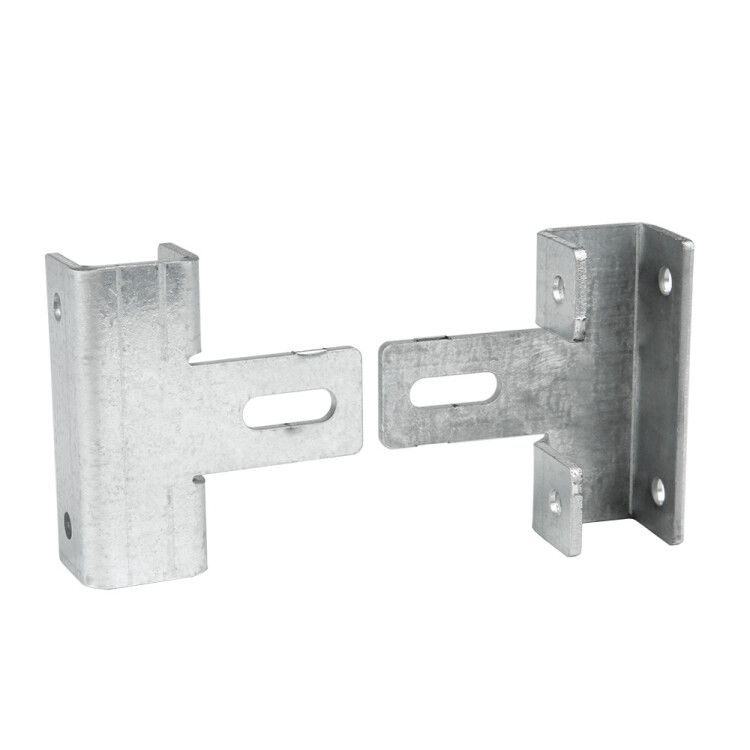

Держатель монтажной платы OptiBox M для реек боковых широких КЭАЗ - это металлический элемент крепления, предназначенный для надёжной фиксации монтажной панели на боковых направляющих профилях серии OptiBox M. Артикул 306708 используется там, где требуется усилить жесткость сборки за счёт промежуточной опоры.

Назначение и область применения

Держатель монтажной платы OptiBox M для реек боковых широких КЭАЗ применяется для дополнительного крепления монтажной панели к боковым рейкам стандарта OptiBox M. Он предотвращает прогиб панели при установке тяжёлых компонентов - например, автоматических выключателей, контакторов или преобразователей частоты. Подходит для щитов управления, распределительных устройств и промышленных панелей, где важна механическая устойчивость.

Технические характеристики

• Тип изделия: держатель
• Материал: оцинкованная сталь толщиной 3 мм
• Исполнение: комплект из двух единиц
• Цвет: естественный (серебристый, без покраски)
• Производитель: КЭАЗ (Курский электроаппаратный завод)
• Серия совместимости: OptiBox M
• Артикул: 306708

Совместимость и монтаж

Держатель монтажной платы OptiBox M для реек боковых широких КЭАЗ предназначен исключительно для боковых реек серии OptiBox M с увеличенным профилем. Устанавливается путём защёлкивания на ребро рейки - никаких инструментов не требует. Обеспечивает плотную посадку без люфтов. Совместим только с оригинальными рейками КЭАЗ, не адаптирован для других систем (например, DIN-рейки типа EN 50022).

Преимущества

• Высокая прочность благодаря толщине материала - 3 мм оцинкованной стали
• Увеличивает срок службы монтажной панели за счёт снижения нагрузки на основные точки крепления
• Не требует сверления или болтов - быстрая установка и демонтаж
• Защита от коррозии обеспечивается цинковым покрытием
• Комплект из двух держателей позволяет равномерно распределить нагрузку

Ограничения применения

• Не для вертикальных или горизонтальных DIN-реек - работает только с боковыми рейками OptiBox M
• Не рекомендован для внешних установок без защиты корпуса - материал устойчив к коррозии, но не герметичен
• Не предназначен для крепления тяжёлых модулей весом более 15–20 кг каждый - для таких случаев нужна усиленная рамная конструкция

Примеры использования

• Щиты управления насосными станциями - фиксация панели между двумя боковыми рейками для предотвращения деформации при работе с крупными реле
• Распределительные пункты на заводах - использование пары держателей для удерживания массивных автоматических выключателей
• Стационарные панели в условиях вибраций - повышение жёсткости конструкции в местах расположения частотных преобразователей

Практические советы

• Перед монтажом проверьте, что боковая рейка имеет именно широкий профиль OptiBox M - узкие рейки не подходят
• Если панель длиннее 800 мм, используйте минимум два комплекта держателей через каждые 400–500 мм
• Не перегружайте один держатель - максимальная допустимая нагрузка на одну точку - около 10 кг
• При необходимости замены - просто потяните держатель вверх; он легко освобождается от зацепа
• Закупайте сразу комплекты по две штуки - они всегда используются попарно
