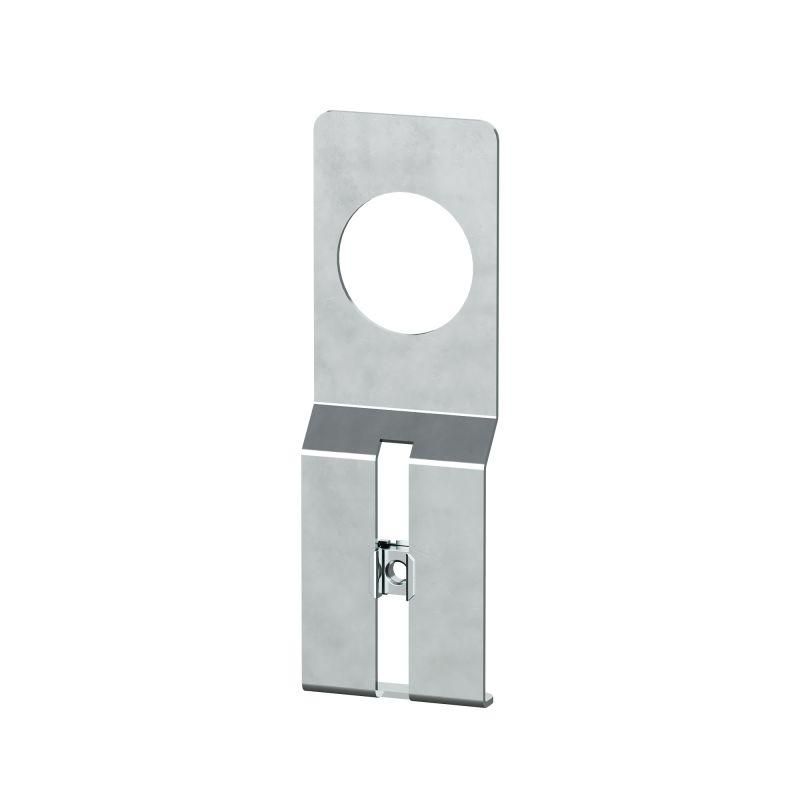

Держатель перфорированного короба Quadro для отверстия 22мм DKC (ДКС) R5RDPC22

Держатель перфорированного короба для отверстия 22 мм DKC (арт. r5rdpc22) - компактный крепёж для установки перфорированных коробов внутри дверец шкафов и панелей управления. Он обеспечивает надёжную фиксацию и удобный доступ к кабелям, подключаемым к кнопкам, индикаторам и другим устройствам диаметром 22 мм.

Назначение и область применения

Держатель предназначен для монтажа перфорированного короба на внутренних поверхностях - например, на дверцах распределительных щитов, панелях управления станков или автоматических линий. Он создаёт точку входа для кабелей, которые идут к светосигнальным элементам, кнопочным постам, тумблерам и другим аппаратам с диаметром корпуса 22 мм. Применяется там, где требуется организовать аккуратную проводку без сверления дополнительных отверстий.

Технические характеристики

• Высота: 25 мм
• Ширина: 40 мм
• Регулируемая ширина: да - позволяет адаптироваться под коробы с различной шириной основания
• Материал крепления: клетьевые гайки с резьбой М4
• Подходящий диаметр отверстия: 22 мм

Совместимость и монтаж

Держатель совместим со всеми перфорированными коробами, имеющими стандартные отверстия под M4. Крепление осуществляется через клетьевые гайки, встроенные в конструкцию - они легко фиксируются в отверстии 22 мм и позволяют закрутить болты М4 для удержания короба. Благодаря подвижности гаек, можно использовать коробы с шириной основания от 20 до 40 мм. Установка выполняется вручную: вставьте держатель в отверстие, зафиксируйте гайки, затем прикрепите короб болтами.

Преимущества

• Удобная регулировка ширины - один держатель подходит для нескольких типов коробов
• Не требует дополнительных крепёжных элементов - всё в комплекте
• Стандартный размер отверстия 22 мм соответствует большинству кнопок и индикаторов
• Изготовлен из прочного материала, выдерживающего механические нагрузки в условиях производства

Ограничения применения

Держатель не предназначен для наружного монтажа - он рассчитан исключительно на использование внутри закрытых шкафов и панелей. Не подходит для крепления тяжёлых коробов массой более 1,5 кг. Также не рекомендуется применять в средах с постоянными вибрациями выше нормы без дополнительной фиксации.

Примеры использования

• Фиксация короба на дверце щита управления станком с кнопками старта/останова
• Установка перфорированного короба в панели управления конвейера с индикацией состояния
• Монтаж кабельного канала рядом с аварийными кнопками и сигнальными лампами в цехе

Практические советы

• Перед монтажом проверьте, что толщина поверхности, куда устанавливается держатель, не превышает 8 мм - иначе гайки не смогут плотно зафиксироваться
• Используйте болты М4 длиной 10–15 мм для крепления короба - длиннее не надо, чтобы не задеть внутренние элементы шкафа
• Если короб имеет слишком широкое основание, убедитесь, что он не упирается в стенки шкафа - регулировка держателя работает в пределах 20–40 мм
• Держатель DKC (арт. r5rdpc22) - часть серии Quadro; для единообразия системы лучше сочетать его с другими элементами этой же серии
