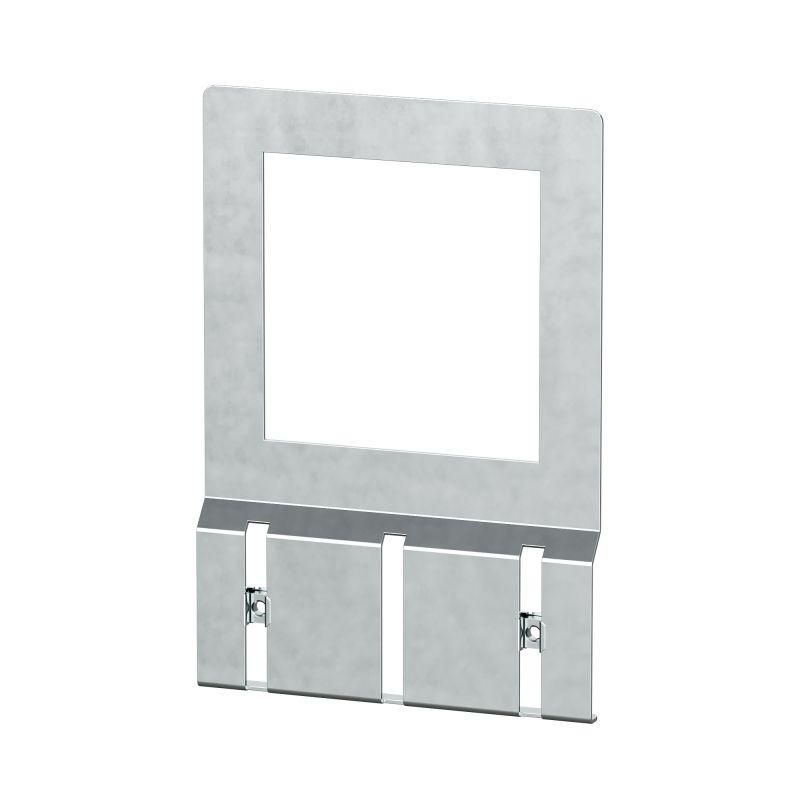

Держатель перфорированного короба, для отверстия 72x72мм | R5RDPC72 DKC ДКС

Держатель перфорированного короба для отверстия 72x72 мм от DKC (ДКС), артикул r5rdpc72, обеспечивает надёжную фиксацию короба внутри шкафов и панелей управления, позволяя устанавливать приборы с типовым вырезом 72×72 мм. Конструкция адаптирована под регулируемые размеры и совместима с перфорированными коробами серии Quadro.

Назначение и область применения

Держатель используется для монтажа перфорированных коробов на внутренних поверхностях дверец шкафов, щитов управления или панелей контроля. Он предназначен для установки приборов с прямоугольным вырезом 72×72 мм - например, терморегуляторов, индикаторов, контроллеров, таймеров и других устройств автоматизации. Применяется в промышленном оборудовании, системах АСУ ТП, станках и распределительных щитах.

Технические характеристики

• Высота: 60 мм
• Ширина: 100 мм
• Регулируемая ширина: да - позволяет фиксировать коробы с различной шириной основания
• Материал: металл с покрытием против коррозии
• Крепление: клетчатые гайки M4 для соединения с перфорированным коробом
• Подходящий вырез: 72 × 72 мм

Совместимость и монтаж

Держатель совместим с перфорированными коробами, имеющими стандартный шаг отверстий и резьбу M4. Для монтажа:

• Вырежьте в поверхности шкафа или панели отверстие 72×72 мм.
• Закрепите держатель сзади отверстия с помощью болтов или заклепок (не входят в комплект).
• Вставьте перфорированный короб в держатель и зафиксируйте его через клетчатые гайки M4 - они перемещаются вдоль направляющих, чтобы подстроиться под ширину короба.
• Не требует сверления дополнительных отверстий в корпусе прибора.

Особенности конструкции

Клетчатые гайки обеспечивают плавную регулировку положения короба по ширине без потери прочности крепления. Это особенно важно при использовании коробов от разных производителей или модификаций. Узкая форма держателя (60 мм высотой) минимизирует занимаемый объем внутри шкафа, сохраняя доступ к проводкам и другому оборудованию.

Преимущества

• Гибкость: возможность установки коробов с разными габаритами благодаря подвижным гайкам
• Прочность: металлическая конструкция выдерживает механические нагрузки при частых операциях обслуживания
• Экономия места: компактная форма не увеличивает глубину сборки шкафа
• Стандартная совместимость: соответствует формату 72×72 мм, распространённому в промышленной автоматике

Ограничения применения

• Не предназначена для наружного монтажа - не имеет защиты от внешней среды (IP-класс не указан)
• Требует предварительного выреза в стенке шкафа; не подходит для установки на тонколистовые материалы без усиления
• Не рекомендуется для приборов массой более 3–4 кг без дополнительной опоры
• Не совместим с круглыми или нестандартными приборами - только с прямоугольными вырезами 72×72 мм

Примеры использования

• Фиксация термостата в шкафу управления холодильной установкой
• Установка цифрового индикатора давления на панель насосной станции
• Монтаж PLC-контроллера в распределительном щите производства
• Интеграция таймера в автоматическую линию упаковки

Практические советы

• Перед монтажом проверьте ширину вашего перфорированного короба - он должен входить между регулируемыми гайками без зазора
• Используйте болты с плоской головкой для крепления держателя к панели, чтобы не выступали внутрь шкафа
• Если короб плотно прилегает, смажьте контакты гаек графитовой смазкой - это облегчит последующую замену прибора
• Держатель r5rdpc72 от DKC (ДКС) идеально сочетается с коробами серии Quadro - используйте их вместе для гарантированной совместимости
