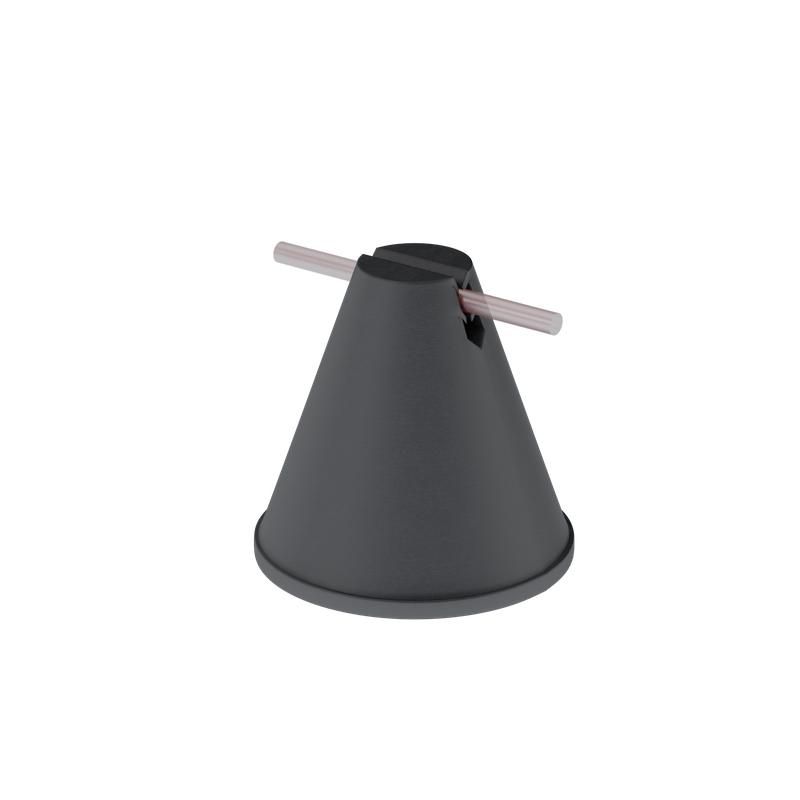

Держатель пластиковый для прутка Ø 8-10 мм H100 с утяжелителем | DPPU-H100-D8-10 КМ-профиль MA0274

Держатель пластиковый для прутка диаметром 8–10 мм высотой 100 мм с утяжелителем DPPU-H100-D8-10 КМ-профиль предназначен для надёжной фиксации проводников молниезащиты и систем заземления на плоских крышах. Благодаря внутреннему бетонному наполнению и утяжелителю изделие не требует дополнительного крепления к поверхности.

Назначение и область применения

DPPU-H100-D8-10 КМ-профиль применяется в составе систем молниезащиты и заземления AURAFORT®. Устройство предназначено исключительно для установки на плоские кровли или крыши с минимальным уклоном. Подходит для объектов жилых, административных, промышленных и коммерческих зданий, где необходимо смонтировать вертикальный участок токоотвода или соединить горизонтальные элементы заземления.

Технические характеристики

• Диаметр проводника: 8–10 мм - совместим с круглыми медными или стальными токоотводами указанного сечения;
• Высота: 100 мм - обеспечивает достаточную выносную часть для удобного подключения к другим элементам системы;
• Тип крепления проводника: с прижимной скобой - позволяет плотно зафиксировать проводник без сверления или пайки;
• Тип монтажа проводника: зажимаемый - монтаж осуществляется путём вставки провода и затяжки скобы;
• Материал корпуса: пластик - устойчив к коррозии, легкий, не проводит ток;
• Утяжелитель: внутреннее заполнение бетоном - создаёт необходимую массу для удерживания устройства на крыше без анкеров или клея;
• Работает в условиях согласно ГОСТ 15150-69 - допустимо применение в сухих помещениях, на открытых площадках с умеренным климатом, в слабоагрессивных средах.

Совместимость и монтаж

Держатель DPPU-H100-D8-10 КМ-профиль совместим с любыми проводниками диаметром 8–10 мм, используемыми в системах молниезащиты. Монтаж выполняется просто: устройство укладывается на поверхность крыши, в него вставляется проводник, после чего закручивается прижимная скoba. Нет необходимости в сверлении, использовании болтов, цемента или других крепёжных средств. Для сборки системы рекомендуется использовать одновременно несколько таких держателей через равные интервалы - шаг зависит от проекта, обычно 1–2 метра.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классификации климатических условий. Обеспечивает электроизоляцию между металлическим проводником и основанием крыши. Однако сам держатель не является токоведущим элементом - он лишь фиксирует проводник. Все токовые нагрузки передаются через проводник, который должен соответствовать нормам ПУЭ и СП 34.13330.

Преимущества

• Не требует механического крепления к покрытию крыши - снижает риск повреждения гидроизоляционного слоя;
• Легко монтируется одним человеком - не нужны специализированные инструменты;
• Устойчив к воздействию внешней среды благодаря пластиковому корпусу и бетонному наполнению;
• Подходит для временных и постоянных решений - можно демонтировать без следов на поверхности;
• Обладает хорошей устойчивостью к ветровым нагрузкам благодаря собственному весу.

Ограничения применения

• Не для установки на наклонных крышах более чем 15° - возможен сползание;
• Не рекомендуется для использования в агрессивных химических средах (например, рядом с химическими заводами);
• Не подходит для монтажа на мягких или сыпучих поверхностях (песок, щебень, рулонная рубероидная кровля без жесткого основания);
• Пластиковая оболочка теряет прочность при температуре ниже –30 C - не следует применять в экстремально холодном климате без проверки на трещинообразование;
• Не заменяет точечные крепления на металлическом профилированном настиле - здесь нужна система с анкерами.

Примеры использования

• Фиксация вертикального токоотвода на плоской крыше торгового центра;
• Соединение двух горизонтальных заземляющих шин на крыше складского комплекса;
• Установка точки вывода заземления на офисном здании с бетонной кровлей;
• Временная система защиты во время ремонта кровельного покрытия.

Практические советы

• Перед монтажом убедитесь, что диаметр вашего проводника попадает точно в диапазон 8–10 мм - меньший диаметр будет люфтить, больший - не войдет;
• На windy территориях расстояние между держателями лучше делать меньше - до 1 метра;
• Проверьте целостность бетона внутри изделия - трещины или расслоения недопустимы;
• Не используйте этот держатель как опору для тяжёлых кабелей или оборудования - он рассчитан только на токоотводы;
• При работе зимой избегайте ударов по корпусу - пластик становится хрупким при низких температурах.
