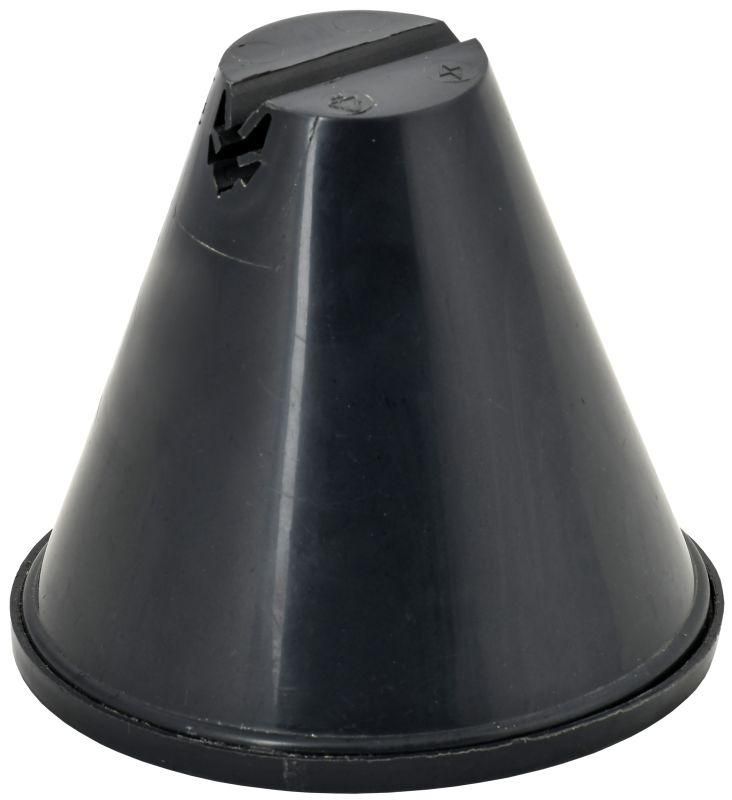

Держатель проводника круглого 8-10мм для плоской кровли h=100мм пластик с бет. IEK - ZDP80-70-6-18-100

Держатель проводника круглого 8–10 мм для плоской кровли H=100 мм от бренда IEK (ИЭК), артикул zdp80-70-6-18-100, предназначен для фиксации заземляющего проводника на плоских или слегка наклонных поверхностях кровли. Конструкция обеспечивает надёжную установку с высотой подъёма 100 мм, что позволяет избежать перепадов температур и механических повреждений.

Назначение и область применения

Держатель проводника IEK zdp80-70-6-18-100 используется для крепления заземляющих шин или проводников на плоских кровлях зданий - например, на промышленных объектах, складах, торговых центрах. Подходит для систем молниезащиты и заземления, где требуется вывести проводник выше уровня кровельного покрытия. Учитывает наличие небольшого уклона крыши до 5°, но не предназначен для острых углов или вертикальных стен.

Технические характеристики

• Диаметр проводника: 8–10 мм - совместим с типичными медными или стальными заземляющими жилами
• Высота кронштейна: 100 мм - создаёт необходимый воздушный зазор между проводником и кровлей
• Длина кронштейна: 140 мм - обеспечивает устойчивую опору при закреплении на бетонной основе
• Материал корпуса: сталь - прочная, но требует защиты от коррозии; не является антикоррозийным материалом
• Назначение: исключительно для заземления - не применяется для силовой или сигнальной проводки

Совместимость и монтаж

Держатель IEK zdp80-70-6-18-100 монтируется на бетонные основания кровли с помощью анкеров или химических дюбелей. Крепление осуществляется через базовый фланец, расположенный в нижней части кронштейна. Для фиксации проводника используется зажимная часть, рассчитанная на диапазон 8–10 мм. Не рекомендуется использовать на металлических или гибких кровлях - возможна деформация или потеря герметичности. Монтаж допускается только после проверки несущей способности основания.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50571 и нормам ПУЭ для систем молниезащиты. Однако, поскольку корпус выполнен из обычной стали, а не нержавеющей или оцинкованной, необходимо дополнительно защищать место крепления от влаги и коррозии - например, путём нанесения антикоррозийного состава или использования термоусадочных трубок на соединениях.

Преимущества

• Фиксирует проводник на заданной высоте - предотвращает контакт с кровельным покрытием
• Работает с распространённым диапазоном диаметров проводников (8–10 мм)
• Простая конструкция - легко заменить или демонтировать при необходимости
• Поддерживает долговечность системы заземления за счёт стабильного положения провода

Ограничения применения

• Не предназначена для кровель с уклоном более 5° - риск смещения или недостаточного контакта с основанием
• Материал корпуса - обычная сталь - не подходит для агрессивных сред (морской воздух, химические выбросы)
• Не совместим с пластиковыми или мягкими кровельными материалами (мягкая черепица, рубероид без жесткого основания)
• Не имеет встроенной изоляции - нельзя применять для токоведущих частей под напряжением

Примеры использования

• Заземление молниеприёмника на плоской крыше административного здания
• Прокладка контура заземления вдоль края промышленного ангара с бетонной кровлей
• Фиксация заземляющего проводника на техническом помещении с минимальным уклоном

Практические советы

• Перед монтажом проверьте толщину бетона - минимум 100 мм для надёжного крепления анкерами
• Обработайте места сверления и крепления противокоррозийным составом - особенно в регионах с повышенной влажностью
• Избегайте прямых солнечных лучей на корпус - длительное нагревание может ускорить окисление стали
• При использовании нескольких держателей соблюдайте равномерный шаг - не более 1,5 метра между точками крепления
• Убедитесь, что проводник плотно зафиксирован в зажиме - люфт увеличивает риск механического повреждения
