Держатель полосы до 40х4 мм INOX304 | DPP-B40-S4 КМ-профиль MA0300

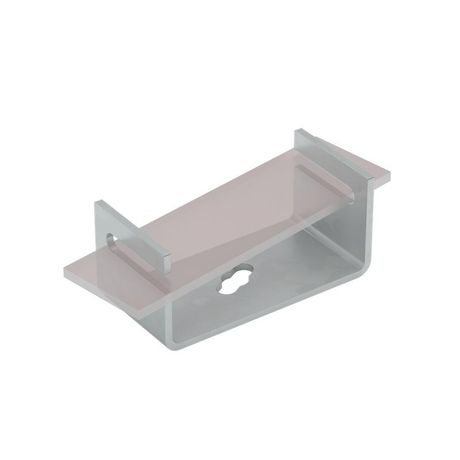

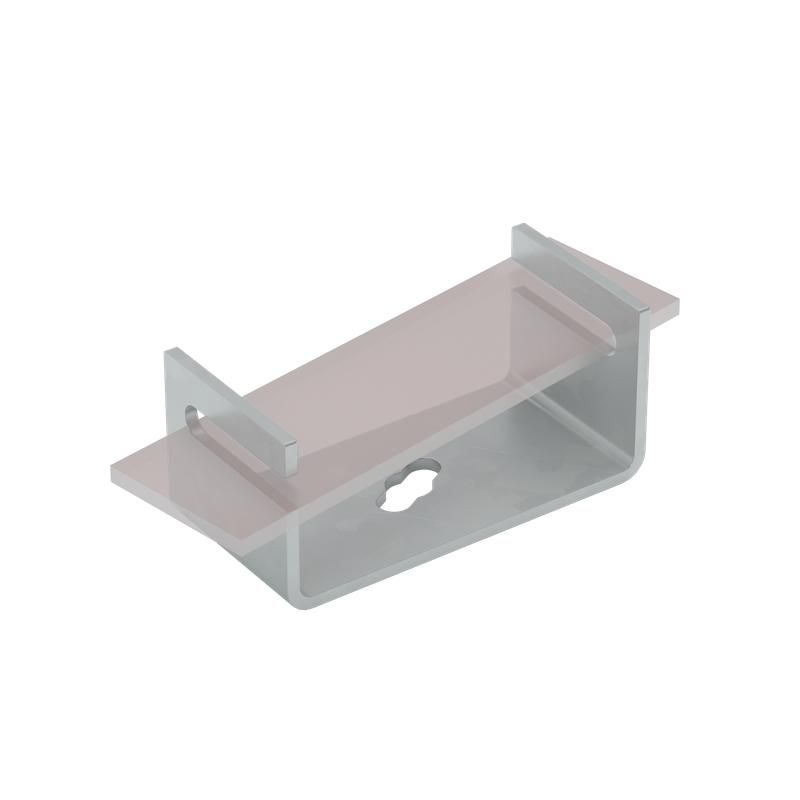

Держатель полосы до 40х4 мм из нержавеющей стали INOX304 DPP-B40-S4 КМ-профиль предназначен для надёжной фиксации медных или алюминиевых заземляющих полос на кровле и наружных конструкциях зданий. Этот элемент системы AURAFORT® обеспечивает долговечную установку в агрессивных условиях благодаря материалу AISI 304 и зажимному креплению.

Назначение и область применения

Держатель полосы до 40х4 мм из нержавеющей стали INOX304 DPP-B40-S4 КМ-профиль используется для крепления заземляющих шин шириной до 40 мм и толщиной до 4 мм. Применяется на крышах, фасадах, металлических конструкциях и других наружных поверхностях. Подходит для объектов с повышенными требованиями к коррозионной стойкости: пищевые и фармацевтические производства, химические заводы, порты, прибрежные зоны, а также объекты в регионах с высокой влажностью и солёным воздухом.

Технические характеристики

• Материал: нержавеющая сталь AISI 304 — устойчива к коррозии, воздействию кислот, щелочей и солей
• Рабочая ширина полосы: до 40 мм
• Толщина полосы: до 4 мм
• Тип крепления: зажимная скоба с винтовым соединением
• Установка: через отверстия в основе с помощью болтов/винтов (не входят в комплект)
• Стандарт соответствия: ГОСТ 15150-69 (эксплуатация в климатических условиях УХЛ)

Совместимость и монтаж

Держатель совместим с прямоугольными заземляющими полосами из меди, алюминия или стале-медных композитов. Для монтажа требуется предварительно просверлить отверстия в поверхности, куда будет крепиться держатель. Зажимная скоба плотно фиксирует полосу за счёт механического давления — не требует сварки. Рекомендуется использовать винты M8–M10 из нержавеющей стали для сохранения целостности защиты от коррозии. Максимальный шаг между точками крепления — 1,5 метра при горизонтальной прокладке; 1 метр — на вертикальных участках или при наличии ветровых нагрузок.

Безопасность и стандарты

Изделие изготовлено в соответствии с ГОСТ 15150-69, что гарантирует работу в условиях повышенной влажности, перепадов температур и атмосферных осадков. Материал AISI 304 соответствует требованиям к электроизоляционной безопасности и не выделяет вредных веществ даже при длительном нагреве. Соответствует нормам для систем молниезащиты и заземления в опасных зонах.

Преимущества

• Высокая коррозионная стойкость — срок службы более 25 лет в агрессивных средах
• Не требует обслуживания после установки
• Зажимная система исключает повреждение полосы при затяжке
• Поддерживает электрический контакт без дополнительных переходных элементов
• Устойчив к термическим циклам — не деформируется при нагреве от тока замыкания или солнечного излучения

Ограничения применения

Держатель не предназначен для крепления круглых проводников или многожильных кабелей — только плоских полос. Не рекомендуется применять в местах постоянного механического воздействия (например, рядом с движущимся оборудованием). Температура окружающей среды должна находиться в рамках, указанных в ГОСТ 15150-69 — не ниже -60°C и не выше +60°C. Нельзя использовать в качестве несущего элемента для веса оборудования — только для фиксации заземляющего проводника.

Примеры использования

• Фиксация заземляющей полосы на кровле промышленного цеха пищевой компании
• Установка контура молниезащиты на фасаде химического завода
• Крепление заземляющего проводника на башне связи в прибрежной зоне
• Обустройство заземления на площадке для хранения химикатов

Практические советы

• Перед монтажом проверьте соответствие ширины полосы — 40 мм максимум, толщина не более 4 мм
• Используйте винты того же класса corrosion resistance (A2/A4), чтобы избежать гальванической коррозии
• При монтаже на металлочерепицу или профлист используйте уплотнительные прокладки для герметизации отверстий
• Не затягивайте винты слишком сильно — это может вызвать деформацию зажима и снижение контакта
• Держатель DPP-B40-S4 КМ-профиль можно комбинировать с другими элементами системы AURAFORT® для создания цельного контура заземления
