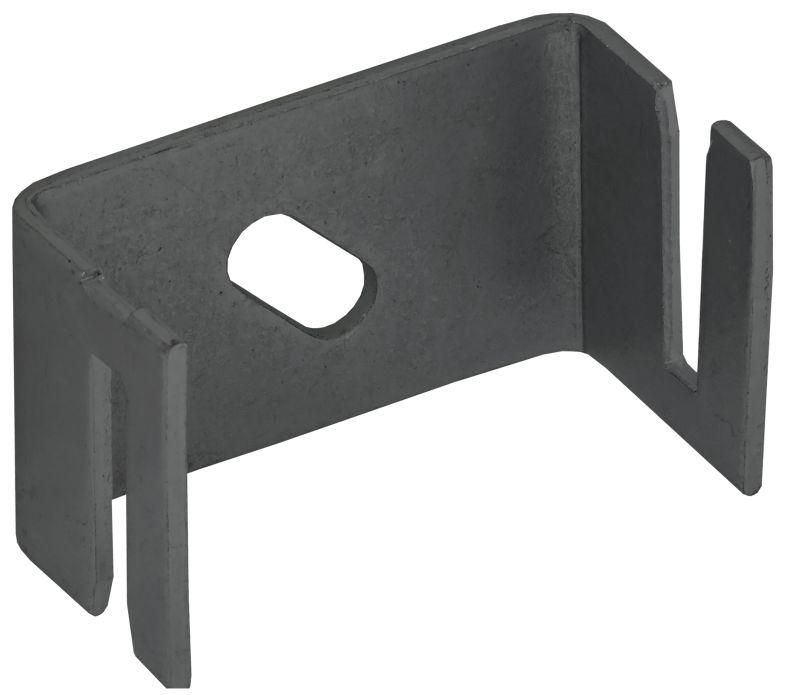

Держатель полосы 40х4мм оцинкованная сталь TD IEK - ZDP71-13-1-40

Держатель полосы 40×4 мм оцинкованная сталь TD от IEK - надёжный крепёж для фиксации плоских заземляющих шин толщиной до 4 мм и шириной 25–40 мм. Артикул zdp71-13-1-40 подходит для стационарной установки в помещениях и на открытых площадках благодаря защите от коррозии.

Назначение и область применения

Держатель полосы 40×4 мм оцинкованная сталь TD используется для механического закрепления плоских заземляющих проводников - например, медных или стальных полос - на стене, потолке или металлоконструкциях. Применяется в системах молниезащиты, заземления электроустановок, промышленном оборудовании и распределительных устройствах.

Технические характеристики

• Материал корпуса и зажима: сталь с термодиффузионным цинковым покрытием - обеспечивает долговечную защиту от коррозии даже во влажной среде
• Ширина фиксируемой полосы: 25–40 мм
• Толщина полосы: до 4 мм
• Тип крепления проводника: прижимная скоба - позволяет плотно зажать полосу без повреждения поверхности
• Тип крепления держателя: накладка с одним отверстием - монтируется саморезами или болтами
• Упаковка: индивидуальная - каждый элемент защищён от повреждений при транспортировке

Совместимость и монтаж

Держатель совместим со всеми стандартными плоскими заземляющими полосами из меди, стали или алюминия, соответствующими габаритам 25–40 мм в ширину и до 4 мм в толщину. Для монтажа требуется один крепёжный элемент - саморез или болт M6–M8. Отверстие в накладке имеет диаметр, подходящий под стандартные крепёжные изделия. Устанавливается перпендикулярно поверхности, при этом важно соблюдать минимальный зазор между полосой и основанием для предотвращения контакта с влагой или металлическими конструкциями.

Безопасность и стандарты

Держатель полосы 40×4 мм оцинкованная сталь TD соответствует требованиям к заземляющим устройствам согласно ПУЭ и ГОСТ Р 50571.5.54. Цинковое покрытие обеспечивает соответствие классу коррозионной стойкости C3–C4 по ISO 9223, что допускает применение в условиях повышенной влажности и агрессивной среды.

Преимущества

• Термодиффузионное цинкование - более прочное и равномерное покрытие по сравнению с обычным гальваническим, снижает риск образования белого налёта и ржавчины
• Прижимная скоба не требует сверления полосы - сохраняет целостность проводника и его электропроводность
• Гарантия 3 года - подтверждает качество материала и технологии производства
• Индивидуальная упаковка - исключает повреждения при хранении и перевозке, удобна для учёта и выдачи на объект

Ограничения применения

• Не предназначена для крепления круглых проводников - только плоских полос
• Работает в температурном диапазоне от –40C до +60C; при экстремально низких температурах возможна хрупкость стали
• Не рекомендуется использовать в средах с высокой концентрацией кислот, щелочей или солей - хотя цинкование устойчиво, длительный контакт с агрессивными веществами может снизить срок службы
• Не подходит для нагрузок, вызывающих вибрацию выше нормы - требуется жесткая фиксация конструкции

Примеры использования

• Фиксация заземляющей полосы вдоль стены в подстанции
• Крепление контура заземления на внешней стороне промышленного здания
• Установка на раме оборудования для защиты от статического электричества
• Монтаж в распределительных щитах для соединения заземляющих шин

Практические советы

• Перед монтажом проверьте ширину полосы - она должна точно попадать в диапазон 25–40 мм, иначе зажим будет слабым или деформирует материал
• Используйте антивибрационные прокладки, если держатель устанавливается на вибрирующем оборудовании
• При монтаже на бетон или кирпич используйте пластиковые дюбели с метрическим креплением M6–M8
• Не затягивайте крепёж слишком сильно - это может привести к трещинам в полосе или деформации зажима
• Проверяйте контакт между полосой и держателем после установки - он должен быть плотным, без люфтов
