Держатель предохранителей OFAX4AS31 3-полюсный до 1250, IP20, по полюсное открывание | 1SCA022631R2500 ABB

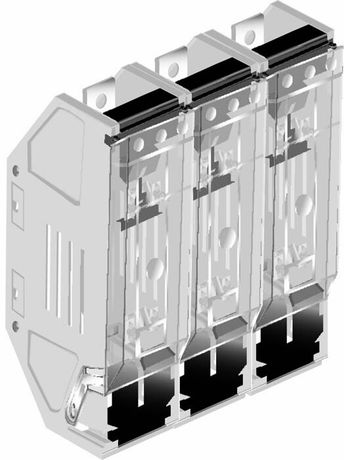

Держатель предохранителей ABB OFAX4AS31 предназначен для надёжного крепления трёхполюсных предохранителей типа NH4a с номинальным током до 1250 А. Он обеспечивает безопасную коммутацию и защиту промышленных электроустановок от перегрузок и коротких замыканий, сохраняя работоспособность даже при высоких динамических нагрузках.

Назначение и область применения

Держатель предохранителей ABB OFAX4AS31 используется как базовый элемент для установки плавких предохранителей NH4a в распределительных устройствах. Применяется в системах питания промышленного оборудования: силовые щиты, преобразователи частоты, комплектные трансформаторные подстанции, конвейеры и насосные станции. Обеспечивает фиксацию предохранителя и контакт со штыревыми губками, позволяя легко менять предохранители при необходимости.

Технические характеристики

• Номинальный ток: 1250 А - выдерживает длительные нагрузки без перегрева;
• Количество полюсов: 3 - позволяет защищать три фазы одновременно;
• Тип предохранителя: NH4a - совместим только с этим форматом;
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли;
• Форма корпуса: овальная - оптимизирована для плотного монтажа в шкафах и компактных распределительных устройствах;
• Материал корпуса: армированная термореактивная пластмасса - устойчива к ударным нагрузкам до 120 кА, перепадам температур и химической коррозии.

Совместимость и монтаж

Держатель предохранителей ABB OFAX4AS31 совместим исключительно с предохранителями стандарта NH4a. Устанавливается на DIN-рейку или жестко крепится к панели через монтажные отверстия. Каждый полюс имеет собственные зажимы - контакты обеспечивают надёжное соединение с губками предохранителя. Для подключения используются медные или алюминиевые провода сечением, соответствующим номинальному току 1250 А. Перед монтажом проверьте соответствие размеров губок предохранителя и зажимов держателя - несоответствие вызывает нагрев и выход из строя.

Безопасность и стандарты

Держатель предохранителей OFAX4AS31 соответствует требованиям IEC 60269-1 и IEC 60269-2 для предохранителей класса NH. Конструкция гарантирует безопасную работу при коротком замыкании до 120 кА. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при перегреве. Открытие каждого полюса происходит независимо - это снижает риск случайного прикосновения к живым частям при замене одного предохранителя.

Преимущества

• Пополюсное открывание - возможность замены одного предохранителя без отключения всей цепи;
• Высокая механическая прочность - выдерживает импульсы тока до 120 кА без деформаций;
• Устойчивость к окружающей среде - работает в условиях повышенной влажности, запылённости и колебаний температуры;
• Эргономичная форма - удобна для установки в ограниченном пространстве;
• Совместимость с продукцией ABB - гарантированная совпадение габаритов и контактов с другими элементами серии OFAX.

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP20 не защищает от влаги и пыли;
• Подходит только для предохранителей NH4a - другие типы (NH3, NH2, DIAZED) не подходят;
• Не рекомендуется использовать в средах с агрессивными химическими испарениями - хотя материал устойчив, долгосрочное воздействие кислот/щелочей может повредить поверхность;
• Требуется точное соблюдение момента затяжки контактных болтов - пере- или недотянутые соединения вызывают перегрев.

Примеры использования

• Щиты управления крупногабаритными станками с ЧПУ;
• Распределительные пункты на заводах с мощными двигателями;
• Кабельные камеры в промышленных сетях напряжением до 1000 В;
• Системы бесперебойного питания с высокой мощностью входа.

Практические советы

• Перед установкой всегда проверяйте целостность предохранителя и отсутствие следов перегрева на контактах держателя - повреждённые контакты требуют замены самого держателя;
• При замене предохранителя используйте изолированный инструмент - даже при отключенном питании возможен остаточный заряд;
• Учитывайте посадочные размеры: держатель OFAX4AS31 рассчитан на предохранители с шириной 80 мм - не пытайтесь установить более крупные модели;
• Для обслуживания в условиях постоянной вибрации рекомендуется применять контргайки на крепёжных болтах;
• Запасные части: оригинальные губки и крышки ABB OFAX4AS31 имеют артикулы, указанные в каталоге ABB - использование сторонних деталей нарушает сертификацию и безопасность.
