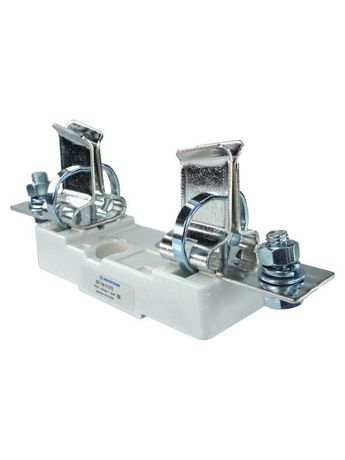

Держатель предохранителя ДП-39 УХЛ3, 630А, габарит 3, IP00 (ЭТ) | ET522742 Электротехник

Держатель предохранителя ДП-39 УХЛ3 630А габарит 3 IP00 от бренда Электротехник предназначен для надёжного крепления и коммутации высокотоковых предохранителей до 630 А в распределительных устройствах. Этот держатель применяют там, где требуется механическая прочность и устойчивость к внешним воздействиям, особенно в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Держатель предохранителя ДП-39 УХЛ3 630А габарит 3 IP00 используется для установки силовых предохранителей типа ПН-2, ПК-2 и аналогичных в цепях постоянного и переменного тока. Он обеспечивает безопасный доступ к предохранителю для замены и фиксирует контактную группу во время работы. Подходит для щитов управления на производствах, энергообъектах, транспорте и других местах с высокими нагрузками.

Технические характеристики

• Максимальный рабочий ток: 630 А
• Габарит: 3 - соответствует стандартным размерам для крупногабаритных предохранителей
• Степень защиты: IP00 - без защиты от контакта и попадания сторонних предметов; требует установки внутри закрытых корпусов
• Исполнение: УХЛ3 - предназначено для эксплуатации в умеренном и холодном климате при температурах от −40 C до +40 C
• Материал корпуса: термостойкий пластик, устойчивый к возгоранию
• Контакты: медные, с серебряными напылениями для снижения переходного сопротивления

Совместимость и монтаж

Держатель совместим с предохранителями стандарта ГОСТ 8038 и международных аналогов с габаритом 3. Для монтажа используются два болтовых соединения на задней стенке корпуса. Клеммы рассчитаны на зажим проводов сечением до 150 мм2. Перед установкой проверьте соответствие ширины предохранителя внутреннему каналу держателя - допуск +-1 мм. Монтировать можно только на вертикальной поверхности внутри электрошкафа или ящика.

Безопасность и стандарты

Держатель предохранителя ДП-39 УХЛ3 630А габарит 3 IP00 соответствует требованиям ГОСТ Р 50030.3 и ГОСТ 8038. Конструкция исключает случайное выскальзывание предохранителя при нормальной эксплуатации. Однако из-за степени защиты IP00 использование вне защищённых корпусов запрещено - риск поражения током и повреждения оборудования.

Преимущества

• Высокая теплопроводность материала корпуса снижает нагрев при длительной работе на максимальном токе
• Ударопрочные материалы обеспечивают долговечность даже при вибрационных нагрузках
• Чётко очерченная форма позволяет легко определить правильную ориентацию предохранителя при установке
• Регламентированная сборка гарантирует одинаковое качество всех экземпляров партии

Ограничения применения

• Не для открытых площадок - степень защиты IP00 не предусматривает защиту от пыли, воды и прикосновений
• Запрещена работа при температурах ниже −40 C и выше +40 C
• Не рекомендован для частых операций включения/выключения - предназначен только для защиты, а не для коммутирования нагрузки
• Подходит только для предохранителей с габаритом 3 - другие типы не войдут в корпус

Примеры использования

• Щитовые помещения на заводах с мощными двигателями и насосами
• Цепи питания сварочных аппаратов и печей сопротивления
• Распределительные пункты железных дорог и метрополитенов
• Автономные системы электроснабжения на объектах с жесткими условиями эксплуатации

Практические советы

• Перед установкой всегда проверяйте целостность контактов и наличие окислов - протирайте медные части спиртом или специальным составом
• Обязательно используйте только оригинальные предохранители того же класса - некорректные модели могут вызвать перегрев или плохой контакт
• При обслуживании отключите питание и примените пломбы согласно ПТЭ - держатель не имеет механизма блокировки
• Устанавливайте ДП-39 УХЛ3 630А габарит 3 IP00 так, чтобы предохранитель был виден и легко доступен - это ускоряет диагностику аварий
• Не затягивайте клеммы слишком сильно - это деформирует медные контакты и снизит срок службы
