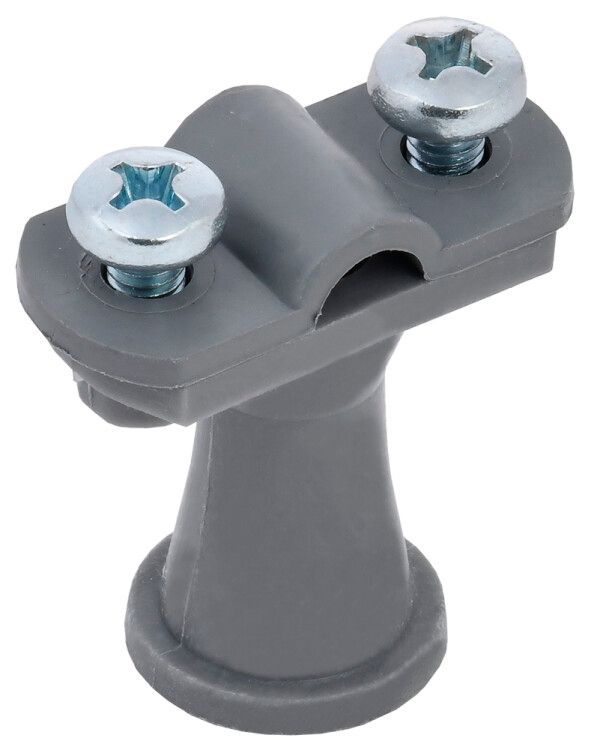

Держатель проводника круглого 6-10мм h=38мм пластик серый IEK - ZDP80-60-1-68-038

Держатель проводника круглого 6–10 мм h=38 мм пластик серый от бренда IEK предназначен для надёжного крепления заземляющих проводников на фасадах зданий. Артикул zdp80-60-1-68-038 обеспечивает постоянное расстояние 38 мм между проводником и поверхностью стены, что важно для эффективной работы системы молниезащиты.

Назначение и область применения

Держатель проводника круглого 6–10 мм h=38 мм пластик серый применяется исключительно в системах внешней молниезащиты зданий. Он фиксирует круглые медные или алюминиевые проводники на вертикальных поверхностях - фасадах, стенах, трубах. Расстояние в 38 мм от поверхности предотвращает контакт провода со стеной, снижает риск коррозии и обеспечивает безопасную токопроводящую цепь. Подходит для установки на жилых, промышленных и общественных объектах.

Технические характеристики

• Тип изделия: зажим для заземления (используется в системах молниезащиты)
• Диапазон диаметров проводника: 6–10 мм (совместим с проводами 6–8 мм, указанными в спецификациях)
• Высота держателя: 38 мм
• Материал корпуса: термостойкий пластик серого цвета
• Материал зажима: тот же пластик - без металлических частей
• Тип крепления проводника: винтовой зажим
• Тип крепления к поверхности: кровельный винт (резьба М8 в основании)
• Срок службы: до 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Держатель совместим с любыми круглыми проводниками диаметром от 6 до 10 мм - чаще всего это медные или алюминиевые шины, используемые в молниезащите. Для монтажа требуется предварительно просверлить отверстие в стене и вкрутить в него кровельный винт М8. После этого проводник помещается в зажим, который затягивается винтом. Установка выполняется вручную, без инструментов кроме отвёртки. Крепление не требует сварки или болтового соединения.

Безопасность и стандарты

Держатель соответствует требованиям к изоляционным материалам для систем молниезащиты. Пластиковый корпус не проводит ток, защищает от случайного контакта с проводником и устойчив к воздействию ультрафиолета, перепадам температур и влаги. Прямого указания на соответствие ГОСТ или IEC в данных нет, однако конструкция соответствует практикам, принятым в России для наружных систем молниезащиты.

Преимущества

• Удержание проводника на фиксированном расстоянии 38 мм от стены - минимизирует риск повреждений и улучшает рассеивание тока
• Отсутствие металла в зажиме исключает электрохимическую коррозию при контакте с алюминием
• Простая установка - достаточно винта М8 и отвёртки
• Долгий срок службы - 30 лет без замены при нормальных условиях
• Стойкость к атмосферным воздействиям - подходит для открытого монтажа

Ограничения применения

• Не предназначено для внутренних систем заземления - только для наружной молниезащиты
• Не подходит для плоских или прямоугольных проводников - только круглые
• Не выдерживает механические нагрузки выше, чем вес проводника + ветровая нагрузка; не использовать как опору для тяжёлых кабелей
• Не рекомендовано применение в средах с высокой химической агрессивностью (например, рядом с химическими заводами)
• Резьба М8 в основании требует точного подбора кровельного винта - не подходят саморезы меньшего диаметра

Примеры использования

• Фиксация заземляющего проводника по периметру крыши многоэтажного дома
• Крепление вертикальных спусков молниезащиты на фасаде офисного здания
• Установка на трубах, выводящихся через кровлю - например, на вентиляционных шахтах
• Монтаж на кирпичных, бетонных и каменных стенах с использованием анкерных винтов М8

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен входить в диапазон 6–10 мм. Провод 5 мм будет люфтить, 11 мм - не войдёт.
• Используйте только кровельные винты с гладкой шляпкой и резьбой М8 - они обеспечивают плотное прилегание к поверхности без деформации пластика.
• При установке на деревянные или металлочерепичные поверхности убедитесь, что винт достигает несущей конструкции - иначе держатель будет болтаться.
• Не затягивайте винт зажима слишком сильно - пластик может треснуть. Достаточно плотного контакта с проводником.
• Артикул zdp80-60-1-68-038 часто заказывают комплектом с другими элементами системы молниезащиты IEK - проверяйте совместимость с другими деталями перед покупкой.
