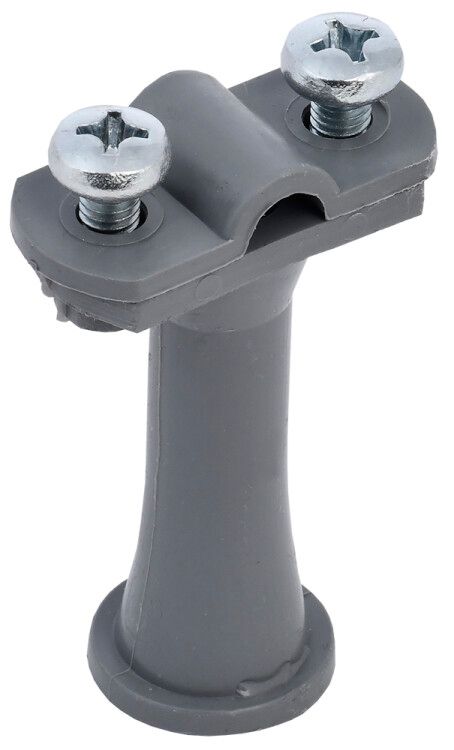

Держатель проводника круглого 6-10мм h=59мм пластик серый IEK - ZDP80-60-1-68-059

Держатель проводника круглого 6–10 мм h=59 мм пластик серый от бренда IEK предназначен для надёжного крепления проводников молниезащитной системы на вертикальных поверхностях. Артикул zdp80-60-1-68-059 обеспечивает постоянную выдержку расстояния до фасада в 59 мм, что важно для соблюдения требований норм защиты от молний.

Назначение и область применения

Держатель проводника круглого 6–10 мм h=59 мм пластик серый применяется исключительно для установки круглых проводников в системах внешней молниезащиты зданий. Он фиксирует токоотвод на стене, сохраняя заданное расстояние от поверхности - 59 мм - чтобы избежать пробоя через материал фасада и обеспечить безопасную токопроводящую цепь. Подходит для каменных, кирпичных и бетонных фасадов. Не предназначается для горизонтальной укладки или внутренних работ.

Технические характеристики

• Тип изделия: зажим для заземления (молниезащиты)
• Подходящий диаметр проводника: 6–10 мм (реально работает с проводниками 6–8 мм, указанными в спецификациях)
• Высота держателя: 59 мм
• Материал корпуса и зажима: термостабильный пластик, серый цвет
• Тип крепления проводника: винтовой зажим - регулируется гайкой
• Тип крепления к основе: кровельный винт (резьба M8 во входном отверстии)
• Срок службы: 30 лет при условии соответствия условиям эксплуатации

Совместимость и монтаж

Артикул zdp80-60-1-68-059 совместим со всеми круглыми медными или алюминиевыми проводниками диаметром 6–8 мм, используемыми в системах молниезащиты по ГОСТ Р 50571.4.43. Для монтажа требуется предварительно просверленное отверстие в фасаде под шпильку M8. Крепление выполняется обычным кровельным винтом M8xL (не входит в комплект). Зажим проводника затягивается ключом на 10 мм - перегрузка не допускается. Установка возможна только после проверки целостности провода и отсутствия повреждений изоляции (если есть).

Безопасность и стандарты

Держатель проводника круглого 6–10 мм h=59 мм пластик серый соответствует требованиям ГОСТ Р 50571.4.43 и рекомендован для использования в рамках проектирования согласно документу “Рекомендованный проектный ассортимент”. Применение материала - самозагасающий пластик, не поддерживающий горение. Сертификаты соответствия доступны у производителя IEK.

Преимущества

• Устойчивость к воздействию УФ-лучей и температурному циклу - годится для открытых участков фасада
• Стандартная высота 59 мм гарантирует соответствие минимальному расстоянию от стены по нормам безопасности
• Лёгкий вес снижает нагрузку на крепёж и фасад
• Не требует обслуживания весь срок службы - 30 лет
• Цвет серый - маскируется на большинстве современных фасадов

Ограничения применения

• Не использовать для проводников диаметром менее 6 мм или более 10 мм - риск соскальзывания или деформации
• Не применять на деревянных, металлических или пластиковых фасадах без дополнительной теплоизоляционной прокладки - возможно возгорание или нагрев
• Не подходят для мест с повышенной химической активностью (промышленные выбросы, агрессивные среды)
• Не заменяет механическую прочность металлических держателей - не рассчитан на значительные ветровые нагрузки выше 25 м/с

Примеры использования

• Крепление вертикальных токоотводов на фасаде жилого дома из кирпича
• Фиксация проводника между точками опоры на многоэтажном офисном здании
• Установка на углы здания при необходимости вывода контура молниезащиты за границу крыши

Практические советы

• Перед монтажом проверьте диаметр проводника микрометром - даже 0,5 мм отличия влияют на плотность зажима
• Используйте винты M8 с антикоррозийным покрытием (например, цинком или нержавеющей сталью)
• Не затягивайте зажим слишком сильно - пластик треснет; достаточно усилия, чтобы провод не двигался рукой
• На длинных участках фасада располагайте держатели не реже чем каждые 1,5 метра - особенно там, где есть изгибы проводника
• Проверяйте состояние держателя ежегодно - наличие трещин, потёртостей или изменения формы сигнализирует о необходимости замены
