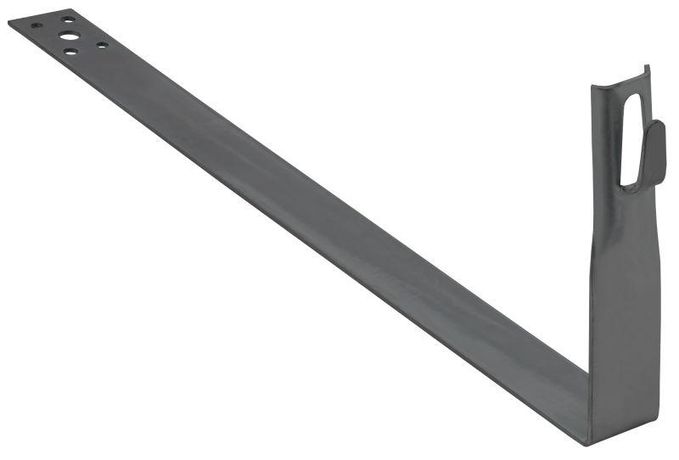

Держатель проводника круглого 6-8мм черепичная кровля L=380мм оцинкованная сталь TD IEK - ZDP80-13-5-68-380

Держатель проводника круглого 6–8 мм TD IEK (арт. zdp80-13-5-68-380) используется для надёжного крепления заземляющего проводника на крышах из черепицы, мягкого покрытия или шифера. Конструкция обеспечивает прочную фиксацию без сверления основания крыши, что снижает риск протечек.

Назначение и область применения

Держатель проводника круглого 6–8 мм TD IEK применяется для установки вертикальных участков заземляющих проводников на кровельных поверхностях. Подходит для домов с черепичной, гибкой битумной или шиферной кровлей. Предназначен исключительно для внешней части системы молниезащиты - не используется внутри помещений или на металлических конструкциях.

Технические характеристики

• Диаметр проводника: 6–8 мм - совместим со стандартными медными или стальными заземляющими стержнями
• Длина: 380 мм - оптимальна для прохода через слой кровельного материала и обеспечения достаточного выступа над поверхностью
• Материал корпуса: сталь с термодиффузионным цинковым покрытием - защищена от коррозии даже в условиях повышенной влажности и перепадов температур
• Тип изделия: заземление - часть системы защиты от молнии, соответствует требованиям ГОСТ Р 50571.5.41

Совместимость и монтаж

Фиксация держателя проводника круглого 6–8 мм TD IEK осуществляется с помощью метизов (шурупов или анкеров), которые вворачиваются в деревянный контур кровли или балочные конструкции под черепицей. Проводник вставляется в специальный «язычок» - зажим с пружинящей конструкцией, который плотно фиксирует элемент без болтовых соединений. Установка выполняется до укладки черепицы или между рядами - важно сохранить герметичность кровли.

Безопасность и стандарты

Держатель проводника круглого 6–8 мм TD IEK соответствует нормам безопасности для систем молниезащиты. Цинковое покрытие обеспечивает долговременную защиту от электрохимической коррозии. Продукт сертифицирован в рамках ЕАЭС и допущен к применению в жилых и общественных зданиях.

Преимущества

• Надёжная конструкция - зажим «язычком» предотвращает люфт и механические повреждения проводника
• Цинкование методом термодиффузии - более толстый и равномерный слой против коррозии по сравнению с обычным горячим цинкованием
• Индивидуальная упаковка - каждый держатель защищён от повреждений при перевозке и хранении
• Гарантия 3 года - подтверждает качество материалов и сборки

Ограничения применения

• Не для металлической кровли - требуется другой тип крепления
• Не предназначены для нагрузок выше веса одного проводника - нельзя использовать как точку крепления других элементов
• Работает только с круглыми проводниками диаметром 6–8 мм - несовместим с плоскими или трубчатыми заземлителями
• Устанавливается только на кровлю с доступом к древесному основанию - невозможно закрепить на сплошном железобетонном покрытии без подготовки

Примеры использования

• Заземление частного дома с керамической черепицей - проводник идёт от молниеотвода вниз по фасаду
• Обустройство системы молниезащиты на историческом здании с мягкой кровлей - минимизация вмешательства в оригинальную конструкцию
• Подключение заземляющей шины к вертикальному проводнику на складском комплексе с шиферной крышей

Практические советы

• Перед монтажом проверьте диаметр вашего проводника - он должен точно попадать в интервал 6–8 мм
• Выбирайте метизы подходящего типа и длины - они должны достигнуть несущих балок, а не просто входить в черепицу
• При использовании на старых крышах осмотрите состояние дерева под кровлей - ослабленная древесина требует усиления перед установкой
• Не затягивайте метизы слишком сильно - можно деформировать держатель и нарушить работу зажима
• Проверяйте целостность цинкового покрытия после доставки - при наличии глубоких царапин рекомендовано обработать антикоррозийным составом
