Держатель проводника круглого 6-10мм для фальца угловой h=70мм оцинкованная сталь TD IEK - ZDP80-13-2-16-70

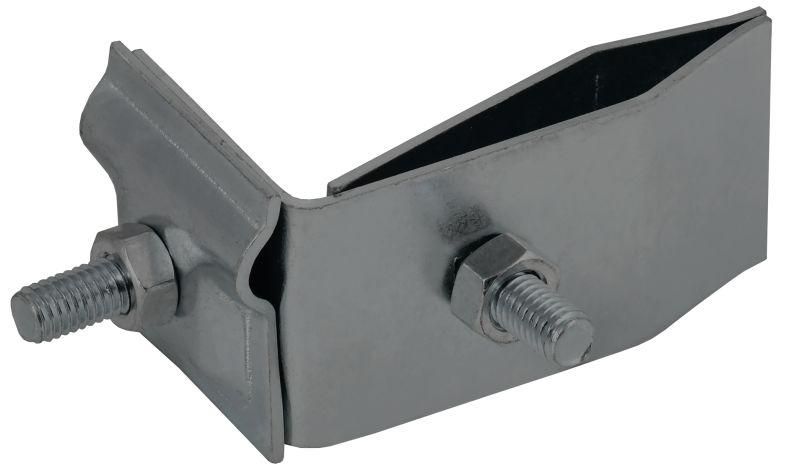

Держатель проводника круглого 6–10 мм для фальца угловой h=70 мм из оцинкованной стали от бренда IEK (артикул zdp80-13-2-16-70) предназначен для надёжного крепления заземляющих проводников на фальцевой крыше или других металлических поверхностях.

Назначение и область применения

Держатель используется для фиксации круглых заземляющих проводников диаметром 6–10 мм на фальцевой кровле. Подходит для установки под любым углом к фальцу - позволяет гибко адаптировать трассу заземления под форму крыши. Также применяется для крепления проводников к другим металлоконструкциям: профилю, трубам, рамам, элементам каркаса. Часто встречается в системах молниезащиты и заземления жилых домов, промышленных объектов, ангаров и административных зданий с металлочерепичными или фальцевыми крышами.

Технические характеристики

• Диаметр проводника: 6–10 мм - поддерживает стандартные медные и стальные заземляющие шины
• Высота кронштейна: 70 мм - обеспечивает достаточный вынос для свободного прохода провода и предотвращает контакт с поверхностью кровли
• Длина кронштейна: 60 мм - определяет расстояние между точкой крепления и осью проводника
• Материал корпуса и крепления: сталь с термодиффузионным цинковым покрытием - защищена от коррозии даже в агрессивной среде
• Тип изделия: заземление - совместим с требованиями ГОСТ Р 50571 и СП 30.13330

Совместимость и монтаж

Устанавливается на фальец кровли через отверстия в нижней части кронштейна. Для крепления используются самонарезающие или обычные болты M6–M8 (не входят в комплект). Угол установки регулируется вручную - изделие не требует специальных инструментов. Пространство между кронштейном и поверхностью позволяет легко протянуть проводник. Совместим с одножильными и многожильными проводниками круглого сечения. Не рекомендуется применять для плоских шин - форма держателя рассчитана исключительно на круглый провод.

Безопасность и стандарты

Изделие соответствует нормам безопасности для электроустановок (ГОСТ Р 50571.5.54, СП 30.13330). Цинковое покрытие обеспечивает долговременную защиту от коррозии, что важно для открытых участков системы заземления. Соответствие материалам, используемым в молниезащите, подтверждает возможность применения в классах защиты LPZ 0A/0B.

Преимущества

• Надёжная конструкция - прочный стальной корпус выдерживает механические нагрузки и перепады температур
• Болтовое соединение - позволяет демонтировать и заменить проводник без повреждения крепления
• Индивидуальная упаковка - снижает риск повреждений при транспортировке и хранении
• Гарантия 3 года - подтверждает качество производства компании IEK

Ограничения применения

• Не предназначено для крепления проводников диаметром менее 6 мм или более 10 мм - возможен люфт или недостаточное сцепление
• Не следует использовать на неметаллических основаниях (дерево, бетон) - требуется металлическая поверхность для эффективного контакта
• Работает только с круглыми проводниками - несовместим с прямоугольными или ленточными заземлителями
• Требуется обязательное использование болтов - без них невозможно обеспечение электрического контакта с конструкцией

Примеры использования

• Фиксация заземляющего проводника на фальцевой крыше частного дома
• Подключение внешнего контура молниезащиты к металлическому каркасу промзоны
• Крепление проводника к желобу или парапету здания с целью равномерного распределения потенциала
• Обустройство заземления на антенной мачте или вентиляционной шахте с металлическими стенками

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен точно попадать в интервал 6–10 мм
• Выбирайте болты с подходящей длиной: минимум 1,5×толщину материала фальца + 2 мм запаса
• При установке на новую кровлю - просверливайте отверстия до монтажа держателя, чтобы не деформировать фальц
• После монтажа обязательно прозвоните контакт между держателем, фальцем и проводником - сопротивление должно быть ниже 0,1 Ом
• Держатель IEK (артикул zdp80-13-2-16-70) лучше всего сочетать с аналогичными элементами серии TD - так достигается единая система заземления
