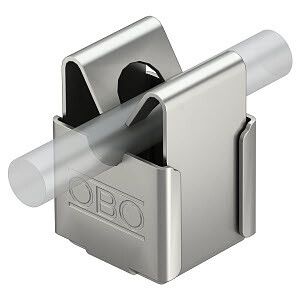

Держатель прутка безболтовой металлический (177 20 VA M8) | 5207347 OBO Bettermann

Держатель проволоки безболтовой металлический d8 177 20 VA M8 от OBO BETTERMANN - надёжный крепёж для фиксации проводников диаметром 6–8 мм в системах уравнивания потенциалов и заземления. Металлическая конструкция из нержавеющей стали обеспечивает долговечность даже в агрессивной среде.

Назначение и область применения

Держатель проволоки 177 20 VA M8 предназначен для механического крепления медных или алюминиевых проводников в системах уравнивания потенциалов, заземления и защиты от перенапряжения. Подходит для установки на стенах, потолках, шкафах и других поверхностях, где требуется прочное, не требующее болтов соединение. Часто применяется в промышленных объектах, энергообъектах, жилых комплексах и на транспорте.

Технические характеристики

• Метрический размер резьбы: M8 - позволяет закрепить держатель через просверленное отверстие с резьбой или использовать с гайкой
• Диаметр проводника: 8 мм (рабочий диапазон 6–8 мм)
• Материал: нержавеющая сталь V2A ( AISI 304 ) - устойчив к коррозии, подходит для влажных и агрессивных сред
• Тип крепления проводника: защелкивающийся хомут - быстрый монтаж без инструментов
• Тип крепления держателя: просверленное отверстие с резьбой M8
• Монтажная высота: 33,4 мм - определяет выступание над поверхностью крепления
• Артикулы: 5207347 / 177 20 VA M8

Совместимость и монтаж

Держатель проволоки 177 20 VA M8 совместим с любыми проводниками диаметром 6–8 мм, включая многожильные и одножильные кабели заземления. Для монтажа необходимо:

• Закрепить держатель на поверхности с помощью болта M8, проходящего через отверстие, либо вкрутить в предварительно нарезанную резьбу M8
• Вставить проводник в защелкивающийся хомут до характерного щелчка - он фиксируется без инструмента
• Убедиться, что посадочное отверстие имеет точный диаметр 7 мм (для сквозного крепления) или соответствует резьбе M8

Не используйте держатель для крепления проводников меньше 6 мм - хомут не обеспечит надёжного контакта.

Безопасность и стандарты

Изделие соответствует требованиям к материалам для систем заземления и уравнивания потенциалов. Нержавеющая сталь V2A гарантирует электроизоляционную безопасность и долговременную проводимость. Соответствует нормам IEC 62305 и ГОСТ Р 50571.5.54.

Преимущества

• Быстрая установка: защелкивающийся хомут исключает необходимость в инструментах при фиксации провода
• Высокая corrosion resistance: нержавеющая сталь V2A не ржавеет, подходит для помещений с повышенной влажностью и наружной установки
• Стабильная фиксация: прочная конструкция не деформируется под нагрузкой и не ослабевает со временем
• Электропроводность материала: металл обеспечивает надёжный контакт в цепи заземления

Ограничения применения

• Не предназначено для крепления проводников менее 6 мм - хомут не будет плотно охватывать малый диаметр
• Не рекомендуется для применения в условиях постоянного воздействия открытого пламени или температур выше +150 C
• Не является изолирующим элементом - не используется для крепления токоведущих частей под напряжением вне системы заземления
• Требуется предварительное сверление отверстия при использовании сквозного крепления

Примеры использования

• Фиксация заземляющих проводников в распределительном щите
• Установка проводников уравнивания потенциалов в ванных комнатах и бассейнах
• Крепление шины заземления в промышленных цехах с высокой влажностью
• Монтаж в системах молниезащиты на кровле или фасаде здания

Практические советы

• Перед монтажом проверьте диаметр проводника - он должен точно попадать в диапазон 6–8 мм
• При использовании в агрессивной среде (например, в пищевой промышленности) регулярно осматривайте держатель на предмет повреждений покрытия
• Для удобства сборки можно заранее подготовить отверстия в стене с шагом, соответствующим расположению проводников
• Если нужна более глубокая фиксация - используйте гайку M8 вместо просто вворачивания в резьбовое отверстие
• Держатель 177 20 VA M8 от OBO BETTERMANN совместим с другими компонентами серии TBS - легко интегрируется в готовые решения
