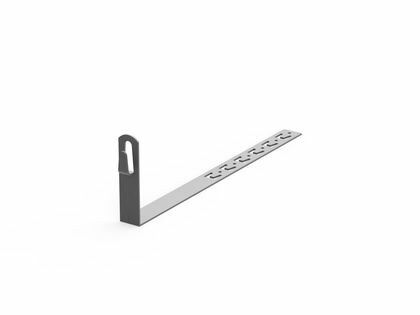

Держатель проводника молниезащиты Jupiter 330 мм прямой под черепицу DKC (ДКС) ND2209

Держатель прямой для черепицы 330 мм от DKC (ДКС), артикул nd2209, предназначен для надёжного крепления молниеприёмной сети из стального прутка на крышах с покрытием из черепицы или шифера. Этот элемент системы молниезащиты обеспечивает механическую устойчивость проводника без повреждения кровельного материала.

Назначение и область применения

Держатель прямой для черепицы 330 мм применяется исключительно для установки молниеприёмной сетки на кровлях с волновым профилем - например, цементно-песчаной или керамической черепице, а также шифере. Он служит опорным элементом, который фиксирует стальной проводник диаметром 8 мм параллельно скату крыши, сохраняя равномерный шаг между точками крепления. Применяется в системах внешней молниезащиты зданий жилого, коммерческого и промышленного назначения.

Технические характеристики

• Длина: 330 мм - позволяет перекрывать одну волну типовой черепицы, обеспечивая устойчивую посадку;
• Диаметр проводника: 8 мм - совместим со стандартными стальными прутками для молниеприёмных сеток; допускается использование до 10 мм, но с возможным снижением плотности контакта;
• Материал: сталь горячеоцинкованная - защищена от коррозии, соответствует требованиям долговечности в условиях открытой эксплуатации;
• Цвет: светло-серый - гармонирует с большинством цветов кровельного покрытия;
• Тип крепления: с прижимной скобой - фиксация проводника осуществляется без сверления и винтовых соединений;
• Тип изделия: держатель - не является токоотводом, только поддерживающим элементом.

Совместимость и монтаж

Держатель прямой для черепицы 330 мм устанавливается непосредственно на гребень волны черепицы. Для фиксации проводника используется прижимная скoba, которая затягивается обычными плоскогубцами - специальные инструменты не требуются. Крепление происходит за счёт деформации металлической скобы, что создаёт прочную, но не разборную связь. Установка выполняется после раскладки проводника по контуру крыши. Минимальное количество точек крепления - через каждые 1–1,5 метра, согласно ГОСТ Р 50571.4.43.

Безопасность и стандарты

Изделие изготовлено из материалов, соответствующих нормам для наружных электроустановок. Горячее цинкование обеспечивает класс защиты от коррозии по ISO 1461. Соответствие требованиям молниезащиты проверено в рамках серийной продукции DKC Jupiter, однако сам держатель не имеет отдельной сертификации по IEC 62305 - он компонент системы, которую необходимо проектно согласовать.

Преимущества

• Не требует сверления кровли - минимизирует риск протечек;
• Работает без винтов и болтов - быстрый монтаж даже на высоте;
• Высокая устойчивость к атмосферным воздействиям благодаря двухслойному цинковому покрытию;
• Готов к использованию сразу после доставки - никакой предварительной подготовки не требуется.

Ограничения применения

• Не для мягких кровель (битум, ТПЭ, ПВХ) - нужна жесткая основа для удержания формы;
• Не рекомендован для крутых скатов (>45°) без дополнительной фиксации - риск соскальзывания при сильном ветре;
• Подходит только для проводников диаметром 8–10 мм - более толстые стержни не будут надёжно зажаты;
• Не предназначены для нагрузок, отличных от собственного веса проводника - нельзя использовать как несущие элементы для оборудования.

Примеры использования

• Фиксация молниеприёмной сетки на частном доме с керамической черепицей;
• Обустройство контура молниезащиты на административном здании с цементно-песчаной черепицей;
• Закрепление вертикального участка токоотвода на стене с черепичным карнизом.

Практические советы

• Перед монтажом проверьте, чтобы волна черепицы была целой - трещины или сколы снижают удерживающую способность держателя;
• При работе используйте плоскогубцы с мягкими губками - они не повредят цинковое покрытие держателя;
• Учитывайте посадочную ширину: держатель рассчитан на стандартную волну черепицы (~300–350 мм); если ваша черепица уже или меньше - возможно проскальзывание;
• Для длинных участков крыши лучше сочетать этот держатель с угловыми элементами серии Jupiter - так система будет выглядеть единым целым и работать эффективнее.
