Держатель проволоки для черепичной кровли (157 F-VA 280) | 5215579 OBO Bettermann

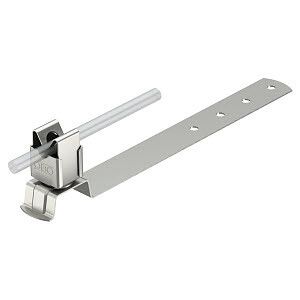

Держатель проволоки/прутка для черепичной кровли d8, 157 F-VA 280 от OBO BETTERMANN - надёжный крепёж для фиксации проводников на поверхности черепичной кровли. Изделие выполнено из нержавеющей стали V2A, устойчиво к коррозии и подходит для длительной эксплуатации на открытых участках.

Назначение и область применения

Держатель проволоки/прутка для черепичной кровли d8, 157 F-VA 280 предназначен для крепления заземляющих или молниезащитных проводников прямо на поверхности черепичной кровли. Устанавливается без повреждения кровельного покрытия - идеально для реконструкций и объектов с чувствительными поверхностями. Применяется в системах молниезащиты, заземления и выравнивания потенциалов на жилых, коммерческих и промышленных зданиях с черепичной крышей.

Технические характеристики

• Диаметр проводника: 8 мм - подходит для стандартных медных или стальных проводников диаметром до 8 мм
• Длина: 280 мм - обеспечивает достаточную высоту для свободного прохода проводника над кровлей
• Материал: нержавеющая сталь V2A ( AISI 304 ) - устойчива к атмосферной коррозии, не требует антикоррозийной защиты
• Тип крепления: защелкивающийся хомут - позволяет быстро закрепить проводник без инструментов
• Основание с отверстием - для крепления саморезами или анкерами через кровлю
• Модель: 157 F-VA 280 - соответствует внутренней классификации OBO BETTERMANN

Совместимость и монтаж

Держатель проволоки/прутка для черепичной кровли d8, 157 F-VA 280 совместим со всеми типами черепицы: керамической, бетонной, сланцевой. Монтаж выполняется в два этапа:

1. Закрепите держатель на кровле с помощью саморезов через отверстие в основании - используйте подходящие крепежи для типа кровельного материала
2. Вставьте проводник в защелкивающийся хомут - он плотно фиксирует провод без дополнительного затягивания

Не требуется сверление в теле проводника. Хомут легко открывается для замены или проверки проводника.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями EN 62561-2 и DIN VDE 0185-305 для систем молниезащиты. Нержавеющая сталь V2A гарантирует долговечность в агрессивных средах, включая coastal-зоны. Соответствует нормам безопасности для электрических установок в условиях повышенной влажности и перепадов температур.

Преимущества

• Защелкивающийся хомут - экономит время при монтаже и обслуживании
• Нержавеющая сталь V2A - исключает необходимость в замене из-за коррозии
• Отверстие в основании - обеспечивает прочное крепление даже на мягкой или шаткой черепице
• Высота 280 мм - предотвращает контакт проводника с кровельным материалом, снижает риск нагрева и механического повреждения

Ограничения применения

• Не предназначена для крепления проводников большего диаметра - максимальная нагрузка рассчитана только на 8 мм
• Не используется для крепления на металлических кровлях - требует твёрдую опору (черепица, деревянная обрешётка)
• Не следует применять в местах с постоянным механическим воздействием (например, рядом с движущимися элементами крыш)
• Работает только на поверхности - не подходит для встраивания в стену или кровельный пирог

Примеры использования

• Фиксация заземляющего проводника вдоль конька черепичной крыши частного дома
• Установка молниеприёмника на историческом здании с сохранением внешнего вида кровли
• Подключение проводника от громоотвода к контурному заземлению по периметру здания
• Крепление проводника на кровле школы, больницы или административного здания с черепичным покрытием

Практические советы

• Перед монтажом проверьте, что диаметр вашего проводника точно равен 8 мм - меньший диаметр может вызвать люфт, больший - невозможность фиксации
• Выбирайте крепеж (саморезы) с учётом толщины и типа черепицы - для бетонной черепицы используйте анкерные болты, для керамической - длинные саморезы с распором
• Не перегибайте проводник слишком сильно вокруг держателя - радиус изгиба должен быть не менее 100 мм
• Проверяйте состояние хомута ежегодно - особенно после зимних нагрузок или штормов
• Артикул 5215579 - единственный номер для заказа этого конкретного держателя; другие модели OBO Bettermann с аналогичным названием могут отличаться по длине или материалу
