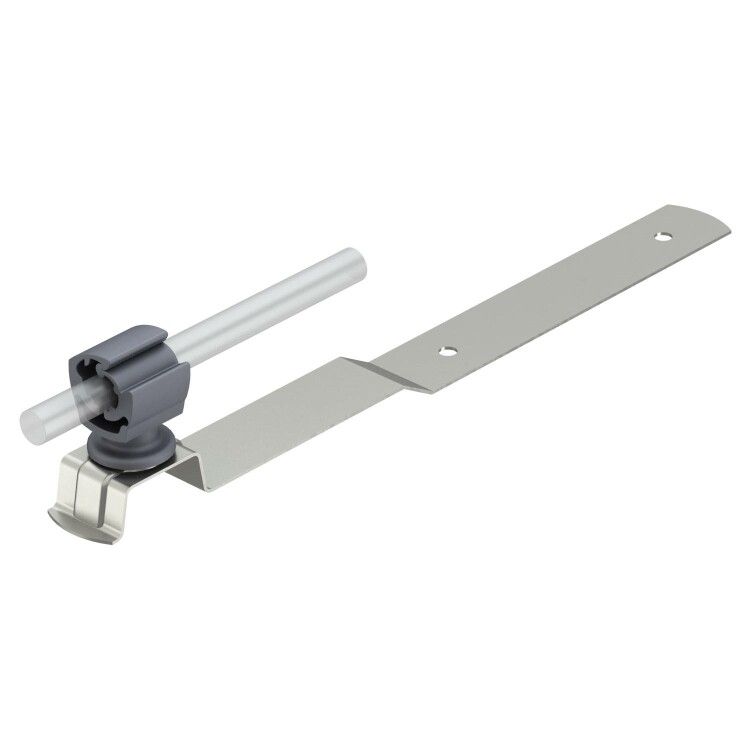

Держатель проволоки для шиферной кровли (157 EK-VA) | 5215838 OBO Bettermann

Держатель проволоки для шиферной кровли OBO BETTERMANN артикул 157 EK-VA предназначен для фиксации проводников на поверхности шиферной кровли с использованием прижимной скобы. Изготовлен из нержавеющей стали V2A, обеспечивает долговечную работу в условиях открытой эксплуатации.

Назначение и область применения

Держатель проволоки для шиферной кровли 157 EK-VA используется для крепления электрических проводников, сигнальных кабелей или заземляющих жил на кровле из шифера. Применяется там, где требуется надёжное крепление без сверления или повреждения кровельного покрытия - например, при установке систем молниезащиты, антенного оборудования или внешней электропроводки на объектах с черепичными или асбестоцементными крышами.

Технические характеристики

• Тип изделия: держатель с прижимной скобой
• Диаметр проводника: 8–10 мм - подходит для медных или алюминиевых жил указанного сечения
• Материал корпуса: нержавеющая сталь V2A ( AISI 304 ) - устойчив к коррозии, не требует окраски
• Длина кронштейна: 265 мм - позволяет вывести проводник на достаточное расстояние от поверхности крыши
• Отверстие для крепления: Ø 5,5 мм - предназначено для прохода крепёжного элемента (например, самореза или болта через кровлю)
• Артикул производителя: 157 EK-VA

Совместимость и монтаж

Держатель 157 EK-VA совместим с любыми проводниками диаметром 8–10 мм. Для монтажа необходимо:

• Выбрать место на шифере между волнами, чтобы избежать трещин
• Закрепить держатель через отверстие Ø 5,5 мм с помощью подходящего крепежа (не включён в комплект)
• Вставить проводник в прижимную скобу и зафиксировать её механическим усилием - без инструментов

Не рекомендуется использовать на мягких или гибких кровельных материалах - держатель рассчитан исключительно на жёсткие поверхности типа шифера.

Безопасность и стандарты

Изделие соответствует требованиям к материалам для наружных электроустановок. Нержавеющая сталь V2A обеспечивает соответствие нормам по химической стойкости и долговечности. Соответствие конкретным ГОСТ или EN не указано производителем - применяется как технически обоснованное решение для специфических задач.

Преимущества

• Высокая коррозионная стойкость благодаря материалу V2A - срок службы более 20 лет в агрессивных средах
• Отсутствие необходимости в сверлении кровли - снижает риск протечек
• Простая установка без инструментов - прижимная скoba фиксирует проводник одним движением
• Стандартный размер кронштейна - оптимальная высота вывода провода для предотвращения контакта с кровлей

Ограничения применения

• Не подходит для проводников меньше 8 мм или больше 10 мм - возможен проскальзывание или перегрузка скобы
• Не предназначен для крепления на металлических, пластиковых или гибких кровлях - требует жёсткой основы
• Не содержит крепёж - необходимо приобрести саморезы или болты отдельно
• Не является изоляционным элементом - проводник должен иметь собственную защитную оболочку

Примеры использования

• Фиксация заземляющего проводника на кровле частного дома с асбестоцементной крышей
• Установка антенного кабеля на промышленном здании со старой шиферной кровлей
• Крепление сигнальных линий системы пожарной безопасности на административном здании

Практические советы

• Перед монтажом проверьте толщину шифера - он должен быть достаточно прочным, чтобы выдерживать нагрузку от крепежа
• Используйте саморезы с широкой шляпкой и резиновой прокладкой для герметизации отверстия
• Располагайте держатели равномерно - интервал до 1,5 метра для равномерного распределения нагрузки
• Не используйте этот держатель вместо изоляторов - он лишь фиксирует провод, не обеспечивает электрическую изоляцию
• При замене старых держателей - выбирайте аналоги с тем же артикулом 157 EK-VA, чтобы сохранить совместимость с существующими системами
