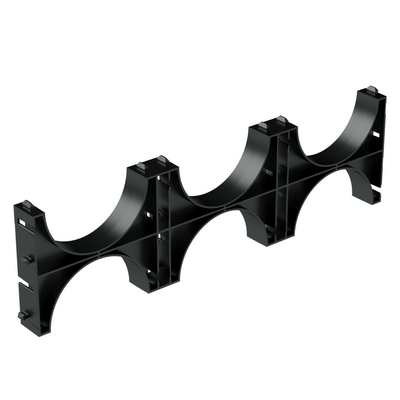

Держатель расстояния (кластер) для двустенных труб, д.90мм, тройной | 025903 DKC ДКС

Держатель расстояния (кластер) для двустенных труб, диаметр 90 мм, тройной от бренда DKC (ДКС), артикул 25903, предназначен для точного позиционирования и фиксации трёх труб системы Octopus на равномерном расстоянии друг от друга. Этот элемент обеспечивает надёжную сборку кабельной канализации без перегибов и деформаций.

Назначение и область применения

Держатель расстояния (кластер) для двустенных труб, диаметр 90 мм, тройной используется для монтажа трёх параллельных труб системы Octopus. Он предотвращает смещение труб во время заливки бетона, засыпки грунта или при механическом воздействии. Применяется при устройстве кабельных каналов в жилых домах, коммерческих зданиях, дорожных и транспортных сооружениях, где требуется плотная и упорядоченная прокладка многоканальных сетей.

Технические характеристики

• Диаметр труб: 90 мм - соответствует внутреннему и наружному диаметру труб системы Octopus;
• Количество пазов: три - позволяет одновременно фиксировать три трубы;
• Материал: полипропилен - химически стойкий, не подвержен коррозии, выдерживает температурные колебания;
• Цвет: чёрный - устойчив к УФ-излучению, не требует окраски;
• Исполнение: тройной - оптимально для компактной групповой прокладки;
• Диаметр отверстия: 90 мм - совпадает с наружным диаметром труб, обеспечивая свободную, но точную посадку.

Совместимость и монтаж

Держатель расстояния (кластер) для двустенных труб, диаметр 90 мм, тройной совместим исключительно с трубами системы Octopus. Монтируется путём вставления труб в готовые пазы - никаких крепёжных элементов не требуется. Для удлинения трасс несколько кластеров можно последовательно соединять друг с другом, формируя длинные цепочки. Работает как на горизонтальной, так и на вертикальной прокладке. Подходит для установки в песчаную подушку, бетонные каналы и кабельные камеры.

Преимущества

• Упрощает сборку - не нужна разметка и замер расстояний между трубами;
• Обеспечивает постоянный интервал - снижает риск повреждений при уплотнении грунта;
• Лёгкий вес - удобен при транспортировке и работе на высоте;
• Не требует обслуживания - материал не ржавеет, не разлагается;
• Поддерживает целостность системы Octopus - все элементы проектировались как единый комплекс.

Ограничения применения

Держатель расстояния (кластер) для двустенных труб, диаметр 90 мм, тройной нельзя использовать с трубами других систем - он рассчитан именно на наружный диаметр 90 мм труб Octopus. Также не рекомендуется применять в средах с температурой выше +80 C или ниже –40 C, хотя сам материал выдерживает широкий диапазон, долговременные экстремальные значения могут влиять на жёсткость. Недопустимо использование в качестве основного несущего элемента - он лишь фиксирует расположение, но не воспринимает значительные нагрузки на изгиб.

Примеры использования

• Прокладка кабельной канализации под автодорогой - три трубы с держателями обеспечивают порядок и доступ к каждому каналу;
• Строительство многоэтажного жилого дома - группировка труб для света, связи и слаботочных систем внутри стен;
• Аэропорт или железнодорожный вокзал - прокладка сотен метров кабелей с минимальными затратами времени на монтаж.

Практические советы

• Перед монтажом проверьте, что трубы имеют точно 90 мм наружного диаметра - отклонение более +-1 мм может вызвать люфт или трудности при вставке;
• При использовании нескольких кластеров в ряд - фиксируйте их временным скотчем до заливки бетона, чтобы избежать сдвига;
• На участках с большим углом наклона используйте дополнительные поддерживающие элементы - этот держатель не предназначен для удержания массы труб в вертикальной плоскости;
• Запасайтесь запасными кластерами - при больших проектах возможны потери или повреждения при транспортировке.
