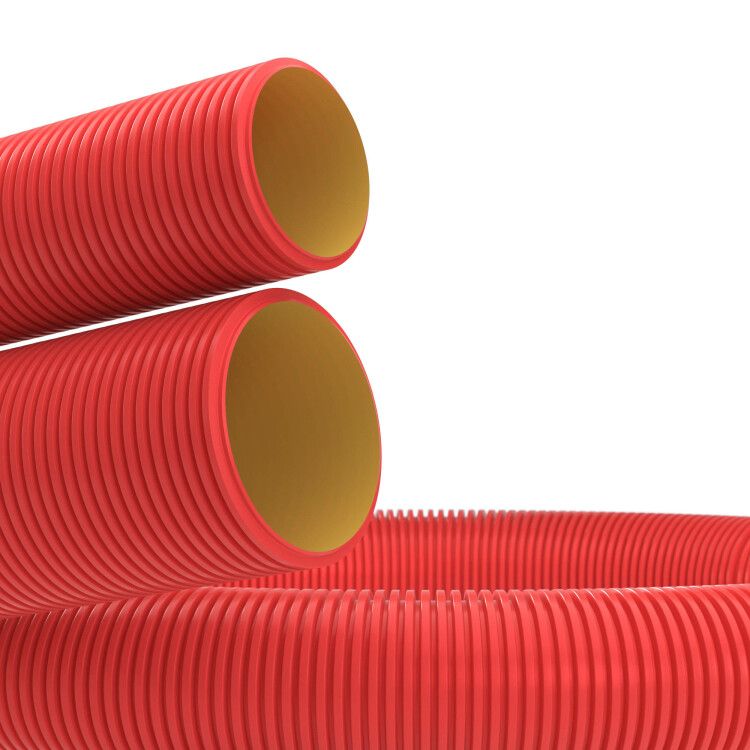

Труба гофрированная двустенная ПНД гибкая d90мм с протяжкой муфтой для кабельной канализации SN8 500Н красн. (уп.50м) DKC 121990 ДКС

Труба гофрированная двустенная поливинилхлоридная гибкая для кабельной канализации диаметр 90 мм с протяжкой с муфтой, класс прочности SN8, 500 Н, в бухте 50 м, цвет красный - это гибкий защитный канал из полиэтилена низкого давления (ПНД) для прокладки силовых и слаботочных кабелей в земле или бетоне. Бренд DKC (ДКС), артикул 121990, обеспечивает надежную изоляцию проводов от влаги, пыли и механических нагрузок благодаря двухслойной структуре и встроенной протяжке.

Назначение и область применения

Труба предназначена для защиты кабелей от повреждений при прокладке в условиях повышенной влажности, агрессивной среды или механических воздействий. Применяется в системах кабельной канализации: подземная прокладка на объектах ЖКХ, промышленных предприятиях, энергообъектах, транспорте, связи. Подходит для кабелей низкого и высокого напряжения. Также используется в ливневых системах, где требуется устойчивость к внешним нагрузкам и химически активным веществам.

Технические характеристики

• Наружный диаметр: 90 мм
• Материал: полиэтилен низкого давления (ПНД)
• Длина бухты: 50 метров
• Класс прочности: SN8 (кольцевая жесткость 8 кН/м², что соответствует 500 Н на единицу длины)
• Минимальный радиус изгиба: 720 мм (8 диаметров трубы)
• Рабочая температура: от -55 C до +90 C
• Температура монтажа: от -25 C до +90 C
• Степень защиты: IP44 (защита от предметов >1 мм и брызг), IP55 (защита от пыли и струй воды), IP67 (полную герметичность и временное погружение в воду)
• Цвет: внешняя стенка - красная, внутренняя - желтая
• Форма: внешняя поверхность - ребристая, внутренняя - гладкая
• Наличие протяжки: да, нейлоновая нить с захватом
• Дополнительно: необработанная поверхность, прозрачная внутренняя часть

Совместимость и монтаж

Труба совместима с муфтами того же диаметра и класса прочности. Каждая бухта комплектуется одной соединительной муфтой - она позволяет легко соединять участки без дополнительных фитингов. Для монтажа используются только скрытые способы: закладка в грунт, бетонные каналы, штробы, траншеи. Не применяется на открытых поверхностях или в местах постоянного доступа людей. Протяжка позволяет легко затянуть кабели через всю бухту без раскрытия трубы. Радиус изгиба 720 мм позволяет прокладывать трассы с минимальными усилиями, даже в ограниченных пространствах.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 по степени защиты IP44/IP55/IP67. Материал ПНД не выделяет токсичных веществ при нагреве, устойчив к коррозии, щелочам и большинству кислот. Соответствует нормам безопасности для прокладки кабелей в земле и бетоне. Сертифицирована для использования в системах, требующих долговечности и экологической безопасностью.

Преимущества

• Высокая кольцевая жесткость SN8 - выдерживает значительные нагрузки от грунта и дорожного покрытия
• Эластичность при низких температурах - не становится хрупкой при -55 C
• Встроенная нейлоновая протяжка - ускоряет прокладку кабелей, исключает необходимость в специальных инструментах
• Двухслойная структура - внешний слой защищает от механических ударов, внутренний - снижает трение при затяжке
• Поставка в бухтах по 50 м - минимизирует количество стыков, ускоряет работу
• Устойчивость к УФ-лучам и перепадам температур - сохраняет форму и целостность в любых климатических условиях

Ограничения применения

• Не предназначен для открытой прокладки на воздухе без дополнительной защиты от прямого солнечного света - хотя материал устойчив к УФ, длительное воздействие может снизить срок службы
• Запрещено применение в местах с постоянным контактом с открытым пламенем или источниками высокой температуры выше +90 C
• Не рекомендуется использовать в качестве самостоятельной несущей конструкции - только как защитный канал
• Не подходит для прокладки в условиях частого движения тяжелой техники без дополнительной песчаной подушки или бетонной оболочки
• Не следует применять в системах с давлением жидкости - труба не рассчитана на гидростатические нагрузки

Примеры использования

• Подземная прокладка кабелей питания между зданиями на промышленном предприятии
• Защита силового кабеля от трансформаторной подстанции до распределительного щита в бетонной плите
• Прокладка сетей связи и видеонаблюдения в городской канализационной сети
• Обустройство кабельных трасс в многоквартирных домах при капитальном ремонте
• Ливневая система с одновременным использованием как водоотвода и кабельного канала

Практические советы

• Перед монтажом проверьте целостность протяжки - если она порвана, замените её перед затяжкой кабеля
• При соединении используйте только муфту из комплекта - она точно соответствует диаметру и жесткости трубы
• При прокладке в грунте сделайте песчаную подушку толщиной 10–15 см - это предотвращает деформацию трубы
• Учитывайте минимальный радиус изгиба 720 мм - не допускайте резких углов, чтобы не повредить внутреннюю гладкую поверхность
• При работе при температуре ниже -25 C согрейте трубу до комнатной - это повысит ее пластичность и снизит риск растрескивания
• Для длинных трасс (>100 м) используйте несколько бухт с запасом протяжки - не пытайтесь протянуть кабель через более чем 100 м без промежуточных точек доступа
