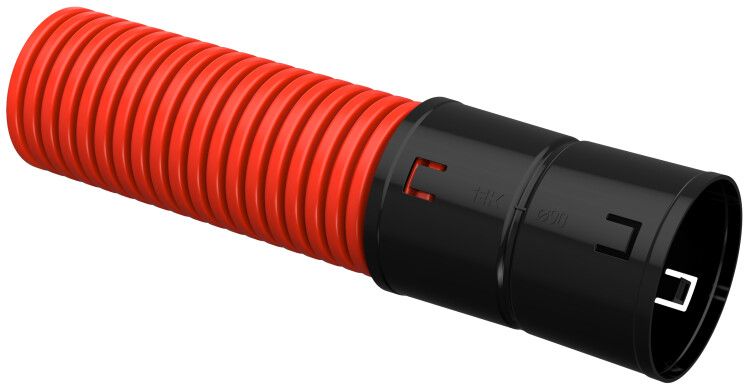

Труба гофрированная двустенная ПНД гибкая d90мм с муфтой красн. (уп.50м) IEK CTG12-090-K04-050-R

Труба гофрированная двустенная поливинилхлоридная диаметр 90 мм красная с муфтой (упаковка 50 м) от IEK предназначена для защиты кабелей в электромонтажных работах. Благодаря эластичной двустенной конструкции и встроенной протяжке, она упрощает прокладку проводов в сложных трассах, особенно при подземной прокладке. Артикул ctg12-090-k04-050-r соответствует серии ELASTA.

Назначение и область применения

Труба гофрированная двустенная поливинилхлоридная диаметр 90 мм красная с муфтой (упаковка 50 м) используется для защиты кабелей от механических повреждений, влаги и внешних воздействий. Подходит для прокладки силовых, информационных, сигнальных и телекоммуникационных линий. Часто применяется в:

• строительстве зданий и сооружений;
• устройстве подземных коммуникаций;
• монтаже на объектах транспортной инфраструктуры - дорогах, аэропортах;
• электроснабжении и ЖКХ;
• промышленных объектах с высокими требованиями к защите кабельных трасс.

Технические характеристики

• Наружный диаметр: 90 мм
• Внутренний диаметр: 77 мм - позволяет пропускать крупные пучки кабелей
• Материал: полиэтилен низкого давления (ПНД) - прочный, химически стойкий
• Тип: двустенная - внутренняя гладкая поверхность снижает трение, наружная ребристая обеспечивает жесткость
• Длина бухты: 50 м - удобна для длинных трасс без стыков
• Гибкость: эластичная - легко изгибается без потери формы, радиус изгиба минимальный
• Диапазон рабочих температур: от –55 C до +60 C - работает в суровых климатических условиях
• Номинальная кольцевая жесткость: 8,2 кПа - выдерживает нагрузки от грунта и дорожного покрытия
• Степень защиты IP40: предохраняет от контакта с предметами более 1 мм, но не от воды
• Срок службы: до 50 лет - долговечность при правильной установке
• Цвет: красный - визуально отличаемый цвет для идентификации кабельных трасс
• Пожаробезопасность: распространяет горение - не подходит для мест с повышенными требованиями к огнестойкости
• Наличие протяжки: да - встроенная стальная или пластиковая протяжка ускоряет заправку кабеля

Совместимость и монтаж

Труба гофрированная двустенная поливинилхлоридная диаметр 90 мм красная с муфтой (упаковка 50 м) комплектуется фланцевой муфтой для герметичного соединения участков. Монтаж возможен вручную без специальных инструментов. Для прокладки в земле рекомендуется использовать песчаную подушку. Учитывайте внутренний диаметр 77 мм - он определяет максимальный суммарный объем кабелей. Не допускается перегиб трубу менее чем на 4–5 её наружных диаметров.

Безопасность и стандарты

Труба соответствует требованиям к механической защите кабелей, но не имеет сертификата самозатухания. Степень защиты IP40 исключает попадание твердых частиц, но не защищает от влаги - для влажных сред требуется дополнительная герметизация. Не применять в помещениях с риском возгорания без огнезащитной оболочки.

Преимущества

• Удобство прокладки благодаря встроенной протяжке - экономит время при заполнении кабелем
• Высокая устойчивость к деформациям - выдерживает давление грунта и легкие транспортные нагрузки
• Долгий срок службы - не требует замены в течение всего срока эксплуатации объекта
• Легко режется обычным ножом - можно нарезать нужной длины на месте
• Красный цвет - упрощает поиск и обслуживание трасс

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем - материал горюч
• IP40 не обеспечивает защиту от воды - нельзя использовать в сырых каналах без дополнительной герметизации
• Не рекомендуется для прокладки в местах постоянного механического воздействия (например, под колесами тяжелой техники без бетонной защиты)
• Запрещено применять в системах с напряжением выше 1000 В без согласования с нормами ПУЭ

Примеры использования

• Подземная прокладка кабеля от распределительного щита к частному дому
• Прокладка сетей связи между корпусами завода через территорию с движущейся техникой
• Защита кабелей управления на конвейере в цеху с высокой вибрацией
• Монтаж освещения в парковой зоне с сезонными перепадами температур

Практические советы

• Перед прокладкой проверьте, что сумма диаметров всех кабелей не превышает 40% от внутреннего диаметра трубы (77 мм) - иначе будет трудно затянуть и повысится нагрев
• При соединении нескольких секций используйте только муфты, входящие в комплект - они обеспечивают плотное прилегание
• На участках с высокой нагрузкой (дороги, проезды) закрывайте трубу бетонной плитой или кирпичной кладкой
• Хранить в сухом месте, избегать длительного прямого солнечного света - даже ПНД со временем теряет эластичность
• Артикул ctg12-090-k04-050-r - выбирайте именно эту модель, если нужна готовая бухта 50 м с муфтой; другие варианты без муфты потребуют дополнительных фитингов
