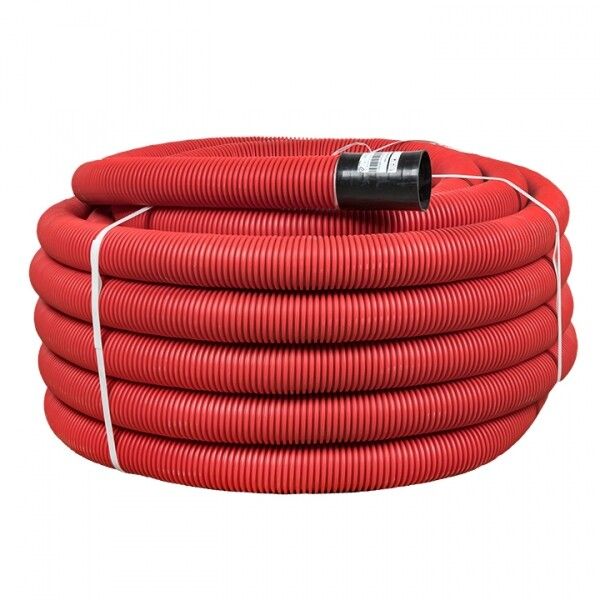

Труба гофрированная двустенная ПНД гибкая d90мм с протяжкой SN8 красн. (уп.50м) PROxima EKF tg2st-90-50m

Труба гофрированная двустенная полиэтилен низкого давления (ПНД) d 90 мм с зондом (50 м) красная, EKF - это прочный и эластичный канал для прокладки кабелей в условиях повышенной нагрузки и агрессивной среды. Благодаря наличию зонда и устойчивости к УФ-излучению, труба EKF идеально подходит для наружных и подземных работ, где важна надёжность и возможность последующего обслуживания.

Назначение и область применения

Труба EKF используется для защиты кабелей от механических повреждений, влаги, химических веществ и перепадов температур. Подходит для прокладки:

• силовых кабелей (до 1 кВ);
• информационных и слаботочных линий (видеонаблюдение, СКУД, аварийное освещение, Ethernet);
• телефонных и телекоммуникационных проводов;
• кабелей в земле, бетонных каналах, воздухе, на фасадах зданий.

Основное применение - организация кабельной канализации в промышленных объектах, жилых комплексах, на транспорте и в инфраструктуре.

Технические характеристики

• Наружный диаметр: 90 мм
• Внутренний диаметр: 80,1 мм - позволяет легко протянуть пучки кабелей до 70–75 мм суммарного диаметра
• Длина: 50 м - одна секция, без стыков
• Материал: полиэтилен низкого давления (ПНД) - устойчив к коррозии, не проводит ток
• Степень защиты IP55: защищает от пыли (не полностью герметично) и струй воды из любого направления
• Температура эксплуатации: от –40 C до +90 C - работает в суровом климате и рядом с нагреваемыми элементами
• Устойчивость к УФ-излучению: да - не выцветает и не теряет прочность на солнце
• Форма: ребристая (гофрированная) - обеспечивает гибкость и сопротивление сдавливанию
• Цвет: красный - стандартизированная цветовая маркировка для отличия от других коммуникаций
• Исполнение: эластичное - легко гнётся без инструментов, сохраняя форму после изгиба
• Наличие зонда: да - стальная проволока внутри просвета для протяжки кабеля

Совместимость и монтаж

Труба EKF совместима со всеми типами фитингов и соединителей для ПНД-каналов диаметром 90 мм. Монтаж возможен вручную без специального оборудования.

• Зонд позволяет протягивать кабели через всю длину трубы - даже в труднодоступных местах или при наличии нескольких изгибов.
• Не требует сварки или клея; можно использовать муфты, переходники и колена того же диаметра.
• При прокладке в земле рекомендуется укладывать на песчаную подушку и закрывать обратной засыпкой без острых камней.
• При вертикальной прокладке используйте крепления каждые 1,5–2 метра.

Безопасность и стандарты

Труба соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61386-21 для кабельных каналов. Материал ПНД не поддерживает горение и не выделяет токсичных веществ при нормальной эксплуатации. IP55 обеспечивает безопасность при работе во влажных помещениях и на открытых площадках.

Преимущества

• Высокая ударопрочность благодаря двустенной структуре - внешняя стенка противостоит сдавливанию, внутренняя снижает трение при протяжке.
• Легкий вес - удобно перевозить и монтировать, особенно на высоте.
• Долгий срок службы - более 50 лет при правильной установке.
• Зонд исключает необходимость предварительной продувки или использования тяговой ленты.
• Цветная маркировка (красный) упрощает идентификацию в сложных сетях.

Ограничения применения

• Не предназначен для прямой прокладки под дорогами с интенсивным движением - требуется дополнительная защита (например, бетонная оболочка).
• IP55 не гарантирует полную герметичность - не подходит для постоянного погружения в воду или работы в подводных условиях.
• При температурах выше +90 C материал начинает деформироваться - не использовать рядом с паровыми трубами или печными установками.
• Не рекомендуется использовать в качестве основной несущей конструкции - только как защитный канал.

Примеры использования

• Прокладка кабелей видеонаблюдения между корпусами на территории завода.
• Подключение СКУД от центрального шкафа к дверным пунктам в многоэтажном доме.
• Защита силового кабеля от распределительного щита до насосной станции на улице.
• Обустройство кабельной трассы в тепличном комплексе - устойчивость к влаге и УФ-излучению критически важна.

Практические советы

• Перед протяжкой кабеля проверьте целостность зонда - он должен свободно двигаться внутри трубы.
• Если труба согнута слишком сильно, она может потерять круглое сечение - радиус изгиба минимум 8×D = 720 мм.
• При использовании нескольких участков трубы EKF - делайте плавные переходы, избегайте резких углов.
• Для быстрой замены кабеля - всегда оставляйте запас в 10–15% длины при проектировании маршрута.
• Храните трубу в тени - хотя она устойчива к УФ, длительное прямое солнечное воздействие может ускорить старение материала.
