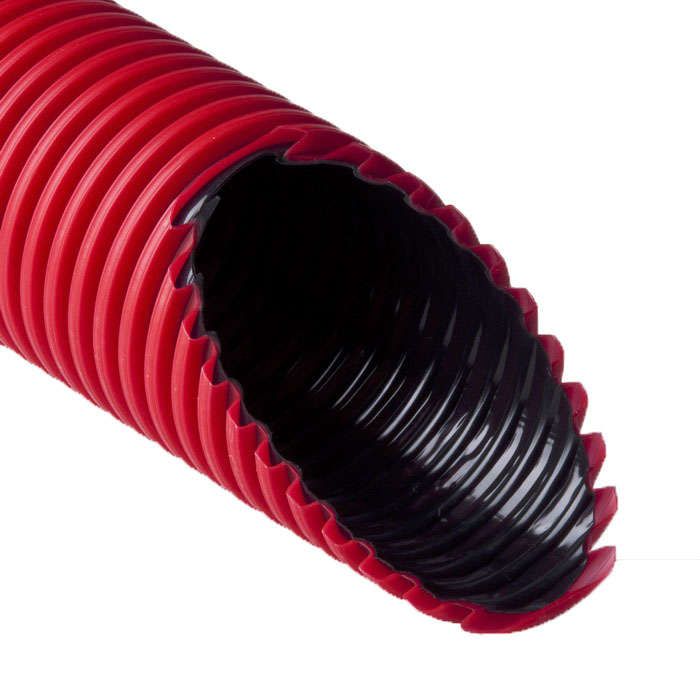

Труба гофрированная двустенная ПНД/ПВД d90/76мм с протяжкой муфтой и 2 уплотн. кольцами красн. (уп.50м) Ruvinil Т2-КЛ0-090К(50) TYCO

Труба двустенная ПНД/ПВД 90/76мм красная (50м) с муфтой и 2 уплотнительными кольцами, с протяжкой - гибкий защитный канал из полиэтилена низкого давления для прокладки кабелей в земле, бетоне или других сложных условиях. Бренд Ruvinil и артикул т2-кл0-090к(50) указывают на серийную продукцию, предназначенную для надежной изоляции проводов в агрессивной среде.

Назначение и область применения

Труба двустенная ПНД/ПВД 90/76мм красная (50м) с муфтой и 2 уплотнительными кольцами, с протяжкой используется для защиты кабелей - силовых, сигнальных, сетевых - от ударов, сдавливания, влаги, химических веществ и перепадов температур. Подходит для прямой закладки в грунт, замоноличивания в бетонные конструкции, устройства дренажных систем и отвода поверхностных вод. Применяется при строительстве дорог, промышленных объектов, жилых комплексов, сельскохозяйственных и инфраструктурных сооружений.

Технические характеристики

• Наружный диаметр: 90 мм
• Внутренний диаметр: 76 мм - обеспечивает свободный проход для кабелей и возможность протяжки через всю длину
• Материал: ПНД (полиэтилен низкого давления) - устойчив к коррозии, УФ-излучению, щелочам и большинству кислот
• Длина бухты: 50 метров - позволяет минимизировать количество стыков при прокладке
• Цвет: красный - стандартизированная цветовая маркировка для быстрого распознавания в земле или на чертежах
• Форма: внешняя поверхность - гофрированная, внутренняя - волнистая - сочетает высокую гибкость с равномерным распределением нагрузки
• Степень защиты IP68 - полная герметизация от пыли и длительное погружение под воду без потери функциональности
• Исполнение: эластичное - легко гнётся без нагрева, сохраняет форму после деформации
• Наличие протяжки - встроенный шнур для удобного проведения кабеля через трубу без дополнительных инструментов

Совместимость и монтаж

Труба двустенная ПНД/ПВД 90/76мм красная (50м) с муфтой и 2 уплотнительными кольцами, с протяжкой комплектуется соединительной муфтой и двумя резиновыми уплотнительными кольцами - они обеспечивают герметичный стык между участками трубы. Монтаж возможен вручную без специального оборудования. Для соединения достаточно вставить один конец трубы в муфту, смазать уплотнители мылом и плотно зафиксировать. Протяжка уже установлена - её можно использовать сразу после раскатки бухты. Крепление к опорам выполняется с помощью пластиковых клипс или металлических скоб (не входят в комплект, требуют отдельного заказа).

Безопасность и стандарты

Труба соответствует требованиям к изоляционным материалам для электромонтажа в агрессивных средах. Степень защиты IP68 подтверждает соответствие нормам для подземных и влажных зон. Материал ПНД не выделяет токсичных веществ при нагреве до +90C, что допускает применение рядом с тепловыми источниками. Температурный диапазон работы от –25C до +90C делает её пригодной для всех климатических зон России.

Преимущества

• Высокая гибкость - позволяет прокладывать трубу по криволинейным трассам без изгибателей
• Двустенная конструкция - усиливает сопротивление сдавливанию и снижает риск повреждения кабеля
• Встроенная протяжка - экономит время при монтаже кабеля, исключает необходимость втягивать провода с другого конца
• IP68 - гарантирует работу даже при постоянном контакте с грунтовыми водами
• Долговечность - срок службы более 50 лет при правильной эксплуатации
• Не требует антикоррозийной обработки - unlike металлические аналоги

Ограничения применения

• Не рекомендуется для прокладки в местах с постоянным механическим воздействием свыше 400 Н/см² - например, под автострадами без дополнительной защиты
• Не следует использовать в качестве несущего элемента - нельзя подвешивать тяжелые конструкции на трубу
• При температурах ниже –25C материал становится менее эластичным - требуется осторожный монтаж без резких изгибов
• Не предназначена для транспортировки горячих жидкостей выше +90C - только для кабельной защиты и дренажа
• Соединительные муфты и уплотнения не рассчитаны на давление выше 0,1 МПа - не подходят для напорных систем

Примеры использования

• Закладка кабеля питания для освещения парковой зоны прямо в землю
• Прокладка сети видеонаблюдения в бетонной плите фундамента многоэтажного дома
• Дренажный канал вокруг цоколя здания для отвода талой воды
• Защита кабелей связи в промзоне с высокой влажностью и химическими выбросами
• Переход кабеля под автомобильной дорогой - труба укладывается в траншее, затем засыпается песком

Практические советы

• При прокладке в бетоне - используйте трубу без резких изгибов радиусом меньше 10×D (900 мм), чтобы не повредить протяжку
• Перед запуском кабеля проверьте целостность протяжки - она должна двигаться свободно по всей длине
• При соединении нескольких участков - всегда используйте комплектную муфту и два уплотнительных кольца; не заменяйте их самодельными
• Для длинных трасс (>100 м) - уложите трубу с небольшим уклоном (1–2%) для предотвращения скопления влаги внутри
• При работе зимой - храните бухту в помещении (+5…+20C) перед монтажом, чтобы материал сохранил эластичность
• По окончании монтажа - пометьте трассу цветной лентой или маркером - красная труба хорошо видна при последующих земляных работах
