Труба гофрированная двустенная ПНД гибкая d110мм с протяжкой муфтой для кабельной канализации SN8 500Н красн. (уп.100м) DKC 121911100 ДКС 121911100N

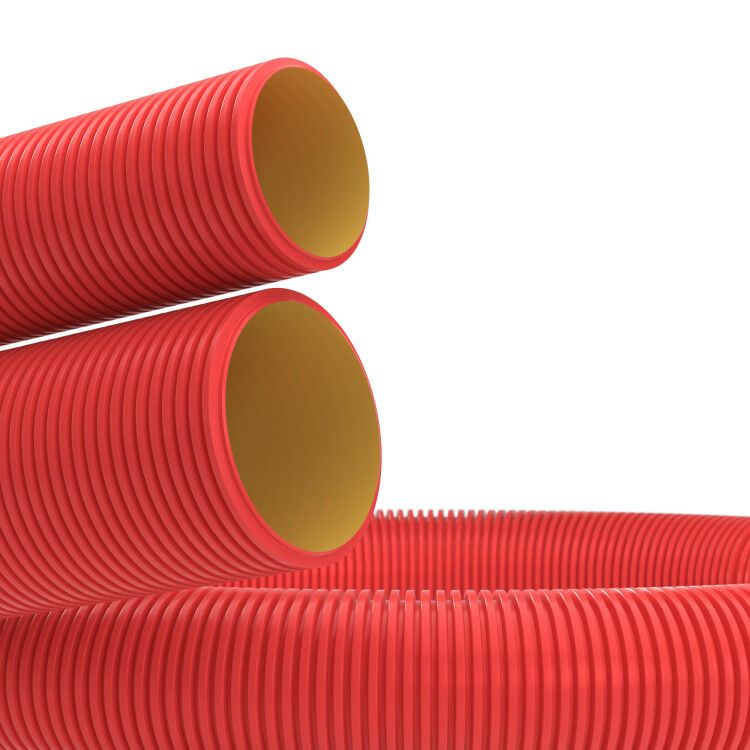

Труба гофрированная двустенная ПНД гибкая для кабельной канализации d110мм с протяжкой с муфтой, SN8, 680Н, в бухте 100м, цвет красный - это гибкий канал из полиэтилена низкого давления для защиты кабелей в земле или бетоне. Бренд DKC (ДКС) выпускает эту модель в серии Octopus, артикулы 121911100 и 121911100n. Протяжка и муфта в комплекте упрощают прокладку и соединение.

Назначение и область применения

Труба предназначена для защиты кабелей низкого и высокого напряжения от механических повреждений, влаги, химических веществ и перепадов температур. Подходит для прокладки в грунте, при монолитном бетонировании, в кабельных коллекторах и ливневых системах. Не используется на открытых участках или в помещениях с доступом людей.

Технические характеристики

• Наружный диаметр: 110 мм
• Материал: полиэтилен низкого давления (ПНД)
• Тип конструкции: двустенная, гофрированная - внешняя стенка ребристая, внутренняя - гладкая
• Кольцевая жесткость: SN8 (680 Н/м²)
• Длина бухты: 100 метров
• Минимальный радиус изгиба: 880 мм (8 диаметров трубы)
• Диапазон рабочих температур: от -55 C до +90 C
• Диапазон температур монтажа: от -25 C до +90 C
• Степень защиты: IP44 (защита от предметов >1 мм и брызг), IP55 (защита от пыли и струй воды), IP67 (полная защита от пыли и временного погружения в воду)
• Цвет: внешняя стенка - красная, внутренняя - желтая
• Поверхность: необработанная, матовая
• Прозрачность: да - позволяет визуально контролировать состояние внутри

Совместимость и монтаж

Труба совместима с муфтой, которая входит в комплект каждой бухты. Соединение выполняется методом надвижки - муфта плотно одевается на конец трубы. Для герметизации рекомендуется использовать термоусадочные или резиновые уплотнители, если требуется повышенная защита от влаги. Протяжка из нейлона проходит через всю длину трубы - её можно использовать для затяжки кабеля после укладки. Монтаж возможен только в скрытых конструкциях: в земле, под плитами, в бетонных массивах. Не применяйте трубу в воздушных трассах или на поверхностях с риском физического контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14254-96 по степени защиты IP44/IP55/IP67. Материал ПНД не выделяет токсичных веществ при нагреве и не поддерживает горение. Работает в условиях, где есть контакт с почвенными водами, щелочами и слабыми кислотами. Не предназначен для транспортировки газов или жидкостей под давлением.

Преимущества

• Высокая кольцевая жесткость SN8 обеспечивает устойчивость к нагрузкам от грунта и дорожных покрытий
• Эластичность сохраняется при температурах ниже -25 C - удобно для зимней прокладки
• Наличие протяжки снижает время установки кабеля - не нужна дополнительная оснастка
• Двустенная конструкция: гофра снаружи - прочность, гладкость внутри - легкое протягивание проводов
• Удобная форма бухты - легко транспортировать и раскатывать на объекте
• Красный цвет - визуальное отличие от других коммуникаций, упрощает поиск при ремонте

Ограничения применения

• Не допускается использование на открытом воздухе без защитного кожуха - материал чувствителен к УФ-излучению
• Запрещено применение в качестве самонесущего элемента - требует опоры или заливки в бетон
• Не подходит для прокладки в местах с постоянным движением тяжелой техники без дополнительной защиты (например, сверху - железобетонная плита)
• Не используйте для передачи жидкостей или газов - труба не рассчитана на внутреннее давление
• При температурах ниже -55 C возможна потеря эластичности - проверьте условия эксплуатации

Примеры использования

• Прокладка силового кабеля от трансформаторной подстанции к зданию под дорогой
• Защита контрольных кабелей на промышленных конвейерах, заключенных в бетонную основу
• Ливневая канализация в частном домостроении - как дренажный канал для кабелей связи
• Подземная трассировка кабелей в многоквартирных домах при капитальном ремонте
• Прокладка в кабельных коллекторах на промплощадках с высокими требованиями к защите

Практические советы

• Перед монтажом проверьте целостность протяжки - она должна свободно двигаться внутри трубы
• При использовании нескольких секций - всегда соединяйте их с помощью муфты из комплекта; не заменяйте самодельными переходниками
• При прокладке в холодную погоду - не растягивайте трубу резко, чтобы не вызвать микротрещины
• При заполнении бетоном - убедитесь, что раствор не попадает внутрь трубы; используйте заглушки на концах
• По окончании работ - отметьте маршрут трубы на плане - красный цвет не всегда заметен при вскрытии
• Для длинных трасс (>50 м) - учитывайте усилие протяжки: максимальная нагрузка на кабель - не более 100 Н
