Труба гофрированная двустенная ПНД гибкая тип 750 (SN16) с/з красная д110 (50м/уп) (муфта, 2 кольца) | PR15.0053 Промрукав Строитель

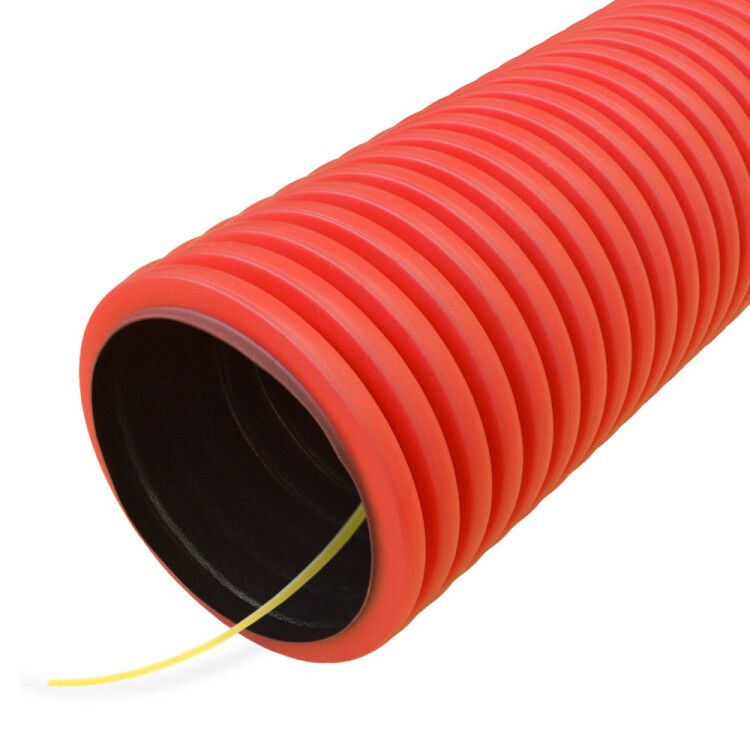

Труба гофрированная двустенная полиэтиленовая гибкая тип 750 (SN16) с зондом красная диаметр 110 мм (50 м/уп) с муфтой и 2 кольцами от бренда Промрукав - это прочная и гибкая защитная оболочка для кабелей и проводов, предназначенная для открытой и скрытой прокладки в сложных условиях. Артикул pr15.0053 комплектуется зондом, муфтой и уплотнительными кольцами, что упрощает монтаж и обеспечивает герметичность.

Назначение и область применения

Труба гофрированная двустенная полиэтиленовая гибкая тип 750 (SN16) с зондом используется для защиты электрических кабелей и проводов от механических повреждений, влаги, химически активных веществ и перепадов температур. Подходит для прокладки в земле, бетоне, штробах, каналах и на открытом воздухе. Часто применяется в электромонтажных работах на объектах жилой, промышленной и инфраструктурной застройки - например, для прокладки силовых кабелей к распределительным щитам, освещению, системам автоматизации и конвейерам.

Технические характеристики

• Наружный диаметр: 110 мм
• Внутренний диаметр: 92,3 мм - позволяет пропускать кабели большего сечения, чем стандартные аналоги
• Длина бухты: 50 метров - снижает количество стыков при прокладке
• Материал: двустенная конструкция - внешняя стенка из ПНД, внутренняя - из ПНД или ПВД
• Степень защиты: IP55 (защита от пыли и струй воды) / IP67 (полная защита от пыли и временного погружения в воду)
• Диапазон рабочих температур: от –55 C до +90 C - выдерживает экстремальные климатические условия
• Цвет: красный - визуально отличается от других труб, упрощает идентификацию
• Форма: ребристая (гофрированная) - обеспечивает гибкость и устойчивость к сдавливанию
• Исполнение: эластичное - легко изгибается без потери формы
• Произведено по ТУ 22.21.29-006-52715257-2017

Совместимость и монтаж

Труба гофрированная двустенная полиэтиленовая гибкая тип 750 (SN16) с зондом совместима со всеми стандартными кабелями и проводами, используемыми в электроустановках. Укомплектована зондом для протяжки кабеля, муфтой для соединения участков и двумя уплотнительными кольцами для герметизации входов/выходов. Монтаж осуществляется открытым способом - фиксируется хомутами, скобами или в специальных креплениях. Гофра легко гнётся вручную, не требует нагрева. Для прохождения через бетон или землю рекомендуется использовать муфту и кольца для предотвращения попадания раствора внутрь трубы.

Безопасность и стандарты

Труба соответствует требованиям ТУ 22.21.29-006-52715257-2017. Высокий уровень защиты IP55/IP67 гарантирует безопасную работу в сырых, пыльных и агрессивных средах. Материал не поддерживает горение, не выделяет токсичных веществ при нормальной эксплуатации. Сертифицирована для использования в помещениях с повышенной влажностью и на открытом воздухе.

Преимущества

• Высокая ударопрочность и устойчивость к деформациям благодаря двухслойной структуре
• Гибкость и возможность прокладки даже в ограниченном пространстве без дополнительных инструментов
• Зонд внутри трубы ускоряет протяжку кабеля - не требуется использование отдельных протяжных устройств
• Долговечность - срок службы свыше 50 лет при правильной установке
• Легкий вес - удобна для транспортировки и работы на высоте
• Комплексная комплектация (муфта + 2 кольца) исключает необходимость докупать расходники

Ограничения применения

Труба не предназначена для прямого контакта с открытым пламенем или источниками высокотемпературного излучения. Не следует применять в местах постоянного трения о острые металлические края - возможна abrasion-повреждение стенок. Также не рекомендуется использовать в качестве несущей конструкции - она не рассчитана на восприятие значительных вертикальных нагрузок. При прокладке в бетоне необходимо следить, чтобы раствор не попал внутрь трубы до протяжки кабеля - иначе затруднится монтаж.

Примеры использования

• Защита силового кабеля от щита до насосной станции, закопанного в землю
• Прокладка контрольных кабелей в бетонных плитах при строительстве промзоны
• Обустройство кабельных трасс на открытом воздухе - на фасадах зданий, вдоль заборов
• Монтаж проводки в цехах с частыми мойками оборудования (водостойкость IP67)
• Подключение светильников на улице - защита от влаги и перепадов температур

Практические советы

• Перед монтажом проверьте целостность зонда - он должен свободно перемещаться внутри трубы
• При использовании муфты плотно затяните её, чтобы избежать просачивания влаги или песка
• Уплотнительные кольца надевайте перед вводом трубы в коробку или стену - они обеспечивают герметичность входа
• Для длинных трасс (>30 м) используйте несколько бухт с соединением через муфту - так проще контролировать качество протяжки
• При работе в холодную погоду (<–20 C) не резко изгибайте трубу - материал становится менее эластичным
• По диаметру 110 мм можно пропускать до 4–6 кабелей сечением до 25 мм2 каждый - соблюдайте заполнение не более 40% внутреннего объема
