Труба гофрированная двустенная ПНД гибкая d110мм с протяжкой SN8 красн. (уп.50м) PROxima EKF tg2st-110-50m

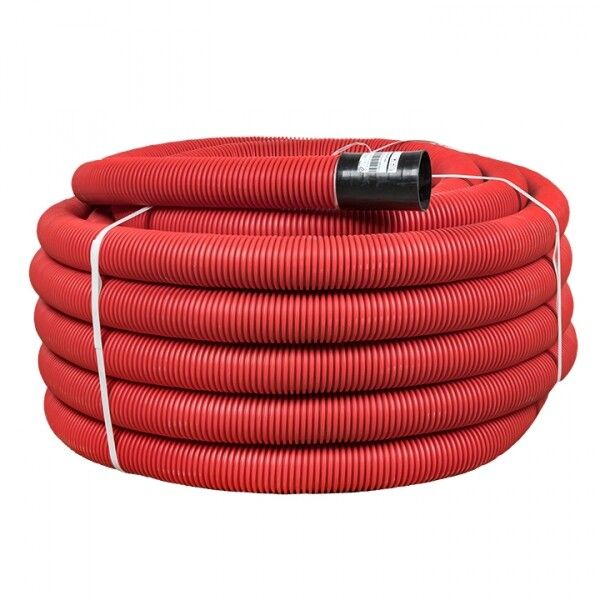

Труба гофрированная двустенная гибкая ПНД d 110 с зондом (50 м) красная от EKF - решение для надежной прокладки кабелей в условиях повышенной нагрузки и агрессивной среды. Артикул tg2st-110-50m обеспечивает удобство монтажа благодаря встроенному зонду и устойчивости к перепадам температур.

Назначение и область применения

Труба гофрированная двустенная гибкая ПНД d 110 с зондом (50 м) красная используется для защиты кабелей от механических повреждений, влаги, химических веществ и ультрафиолетового излучения. Подходит для прокладки силовых, информационных и слаботочных линий: видео surveillance, СКУД, аварийного освещения, Ethernet, телефонии. Применяется на открытых участках, в земле, в штробах, в каналах, на фасадах зданий и в промышленных помещениях.

Технические характеристики

• Наружный диаметр: 110 мм
• Внутренний диаметр: 94 мм - позволяет пропускать крупногабаритные пучки кабелей
• Длина: 50 м - одна бухта покрывает значительные расстояния без стыков
• Материал: полиэтилен низкого давления (ПНД) - прочный, легкий, не подвержен коррозии
• Степень защиты: IP55 - защищена от пыли и струй воды под любым углом
• Диапазон рабочих температур: от –40 C до +60 C - работает в суровом климате
• Устойчивость к УФ-излучению: да - не выцветает и не теряет прочность на солнце
• Форма: ребристая наружная поверхность, гладкая внутренняя - снижает трение при протяжке кабеля
• Цвет: красный - визуально отличается от других труб, упрощает идентификацию
• Исполнение: эластичное - легко гнётся без потери формы
• Наличие зонда: да - стальная проволока внутри трубы для облегчения протяжки кабелей

Совместимость и монтаж

Труба совместима со всеми типами кабелей, включая многожильные и оптоволоконные. Монтаж возможен вручную без специальных инструментов. Гибкость позволяет проходить через изгибы радиусом более 800 мм. Для фиксации используйте хомуты или крепления с шагом не более 1,5 м. Зонд сохраняет целостность даже при сильном изгибе - после протяжки его можно извлечь или оставить как страховку для будущего обслуживания.

Безопасность и стандарты

Труба соответствует требованиям к материалам для кабельной канализации в соответствии с ГОСТ Р 50571 и нормами ПУЭ. IP55 обеспечивает безопасную работу в сырых и запылённых средах. Материал ПНД не поддерживает горение и не выделяет токсичных веществ при нагреве.

Преимущества

• Двустенная стенка - повышает жесткость и ударопрочность без увеличения веса
• Зонд в комплекте - экономит время при прокладке кабелей, особенно в длинных трассах
• УФ-защита - не требует дополнительной окраски или кожуха при наружной установке
• Высокая эластичность - легко адаптируется к неровностям поверхности и сложному рельефу
• Красный цвет - ускоряет поиск и диагностику в уже смонтированных системах

Ограничения применения

Не предназначен для прокладки под высоким давлением жидкостей или газов. Не рекомендуется использовать в качестве несущей конструкции - не рассчитана на вертикальные нагрузки свыше 100 кг/м². Нельзя применять в местах постоянного контакта с открытым пламенем или при температурах выше +60 C. Не следует перегибать трубу с радиусом менее 800 мм - риск повреждения внутренней поверхности.

Примеры использования

• Прокладка кабелей СКУД между корпусами здания по фасаду
• Защита силовых линий на производственных линиях с вибрациями
• Монтаж видеонаблюдения в парковой зоне с перепадами температур
• Обустройство кабельной канализации в подземных коллекторах
• Прокладка сетевых кабелей в офисных комплексах с частыми переоборудованиями

Практические советы

• Перед монтажом проверьте, что внутренний диаметр 94 мм достаточен для вашего пучка кабелей - суммарный диаметр кабелей не должен превышать 60–70 % от внутреннего сечения трубы
• При использовании зонда - не затягивайте слишком сильно, чтобы не порвать его; лучше протягивать медленно с равномерным усилием
• Для долговечности в земле - закапывайте трубу ниже уровня промерзания грунта, предварительно уложив песчаную подушку
• При необходимости удлинить трассу - используйте муфты EKF серии PROxima, совместимые с этим типом трубы
• Храните бухту в сухом месте, избегая длительного прямого солнечного света - даже с УФ-защитой срок службы продлевается при бережном обращении
