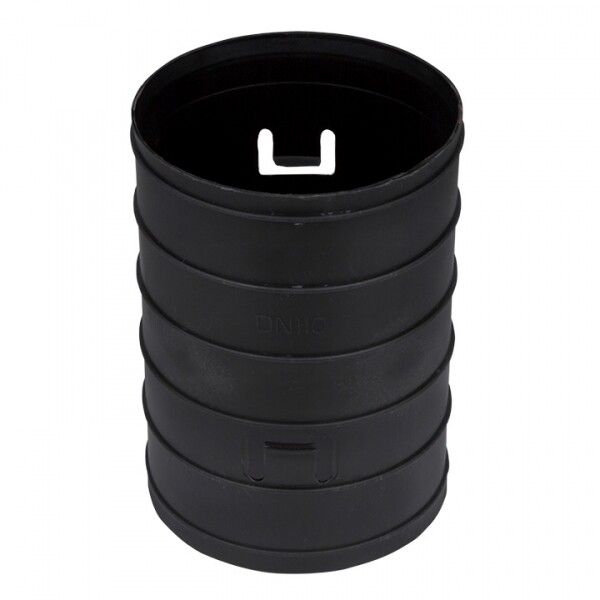

Муфта быстросъемная для двустенной трубы d=110 мм PROxima | CQR110 EKF

Муфта быстросъемная для двустенной трубы d=110 мм EKF — это соединительный элемент для быстрого сбора и демонтажа двустенных трубных систем, предназначенных для прокладки кабелей. Бренд EKF и артикул cqr110 указывают на соответствие серии PROxima, где все компоненты рассчитаны на совместную работу и гарантированную герметичность.

Назначение и область применения

Муфта используется для соединения участков двустенных труб диаметром 110 мм, которые применяются в кабельных трассах — например, в промышленных зонах, на объектах ЖКХ, в системах автоматизации. Она позволяет быстро собирать и разбирать трассу без инструментов, что особенно удобно при модификациях, ремонте или проверках. Подходит для внутренней и наружной прокладки, включая временные и постоянные системы.

Технические характеристики

• Диаметр: 110 мм — соответствует стандартному внешнему диаметру двустенных труб этой категории;
• Тип: соединительная муфта с возможностью быстрой фиксации;
• Наличие наружной резьбы: да — обеспечивает возможность присоединения других элементов (например, переходников, заглушек, ответвлений);
• Исполнение: разъемное — позволяет многократно соединять и разъединять без повреждения;
• Материал: полиэтилен — устойчив к коррозии, химически инертен, выдерживает перепады температур;
• Цвет: черный — защищает от УФ-излучения при наружном использовании;
• Гарантийный срок: 36 месяцев — подтверждает долговечность материала и технологии производства;
• Содержание галогенов: да — материал содержит галогены, что влияет на горючесть при возгорании; не рекомендуется для помещений с повышенными требованиями к пожаробезопасности;
• Покрытие: отсутствует — поверхность не имеет антикоррозийного или декоративного слоя, что снижает стоимость, но требует осторожного обращения при монтаже.

Совместимость и монтаж

Муфта совместима только с двустенными трубами диаметром 110 мм, произведенными в соответствии с аналогичным стандартом. Наружная резьба позволяет использовать её как переходник к другим типам фитингов — например, с металлической резьбой M110x1.5 или пластиковыми адаптерами. Монтаж выполняется вручную: труба вставляется до упора, фиксируется за счет внутреннего уплотнительного кольца и механического замка. Для разборки достаточно потянуть за рычаг или корпус — инструменты не нужны. Убедитесь, что торец трубы ровный и без заусенцев — иначе возможно повреждение уплотнения.

Безопасность и стандарты

Продукт соответствует требованиям к качеству и безопасности, установленным для изделий серии PROxima. Гарантия 3 года подтверждает соответствие нормам прочности и герметичности. Однако наличие галогенов делает муфту непригодной для установки в закрытых помещениях с людьми, где предъявляются жесткие требования к дымовой токсичности (например, метро, больницы, детские учреждения). Применяйте в соответствии с местными нормами пожарной безопасности.

Преимущества

• Быстрая сборка и разборка — экономит время при монтаже и обслуживании;
• Высокая герметизация благодаря эластичному уплотнению — исключает попадание влаги и пыли в канал;
• Устойчивость к коррозии — не требует защиты от влаги, в отличие от металла;
• Легкий вес — упрощает транспортировку и работу на высоте;
• Произведено в России — гарантирует доступность запчастей и сервиса.

Ограничения применения

• Не предназначена для работы под давлением жидкости или газа — только для кабельных трасс;
• Не допускается использование в условиях постоянного воздействия открытого пламени или температур выше +60 °C;
• Полиэтилен хрупок при низких температурах ниже –40 °C — возможна потеря эластичности;
• Недопустимо применение в помещениях с требованиями к негалогенному составу материалов (по нормам ПУЭ, СП 7.13130, ГОСТ Р 53315).

Примеры использования

• Прокладка силовых кабелей между цехами завода через технологические проходы;
• Временная кабельная трасса на стройплощадке перед окончательной прокладкой;
• Обслуживание систем связи в офисных зданиях — легко открывается для диагностики;
• Подключение кабелей к распределительным щитам через стеновые проходы с помощью резьбового переходника.

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы — он должен точно подходить под 110 мм, иначе будет проскальзывание или перекос;
• При работе на холоде согрейте муфту руками — это повысит эластичность уплотнителя;
• Не используйте смазки на основе масла — они разрушают полиэтилен. Разрешены только силиконовые составы;
• При необходимости удлинения трассы — комбинируйте эту муфту с другими элементами серии PROxima: углы, тройники, заглушки;
• Запасайте хотя бы одну резервную муфту — даже при бережной эксплуатации уплотнители со временем теряют эластичность.
