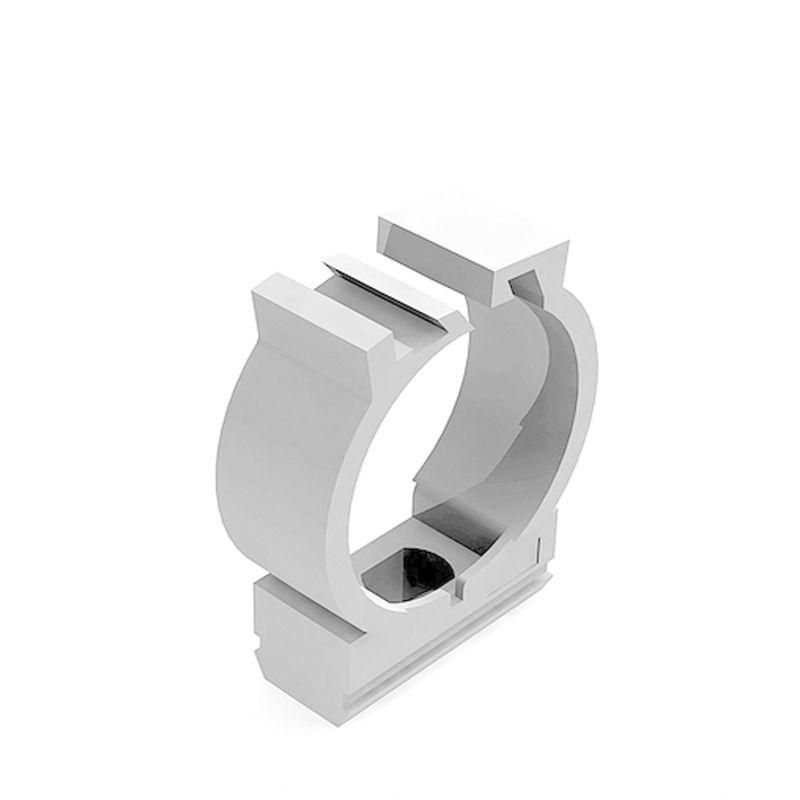

Держатель с фиксатором D16 мм | 8830007 CHINT

Держатель с фиксатором D16 мм от CHINT (артикул 8830007) предназначен для надежного крепления одиночной трубки диаметром 16 мм на поверхности с помощью винтов. Подходит для организации проводки и гибких шлангов в условиях, где важна компактная и устойчивая фиксация.

Назначение и область применения

Держатель с фиксатором D16 мм используется для фиксации одной трубки или гибкого рукава диаметром 16 мм. Применяется в распределительных щитах, на станках, конвейерах, системах автоматизации и других местах, где требуется упорядоченная прокладка коммуникаций. Благодаря возможности соединения в ряд, несколько держателей можно установить рядом для формирования линейных маршрутов.

Технические характеристики

• Диаметр трубы: 16 мм - подходит для трубок и гибких шлангов точно этого размера;
• Материал: пластик - легкий, устойчивый к коррозии, не проводит электричество;
• Максимальное количество труб: одна - не предназначена для нескольких труб одновременно;
• Тип крепления: отверстие под винт/шуруп - позволяет закрепить на стене, панели или профиле;
• Соединение в ряд: да - можно установить несколько единиц друг за другом для длинных трасс;
• Цвет: серый - сочетается с большинством корпусов и элементов управления.

Совместимость и монтаж

Держатель совместим с любыми трубками и гибкими шлангами внешним диаметром 16 мм. Для монтажа используйте саморезы или винты подходящего размера - диаметр отверстий под крепление рассчитан под стандартные метизы M3–M4. Установите держатель на ровную поверхность, просверлив отверстия под винты. При сборке в ряд соблюдайте равномерный шаг между соседними держателями - рекомендуется 50–100 мм для предотвращения провисания трубки.

Преимущества

• Удобство группировки - возможность соединения в ряд снижает время прокладки множества трубок;
• Электробезопасность - материал не проводит ток, безопасен при работе рядом с электрооборудованием;
• Легкая установка - не требует специальных инструментов, достаточно отвертки;
• Стабильная фиксация - фиксатор плотно удерживает трубку, исключая случайное выпадение.

Ограничения применения

• Не подходит для труб диаметрами больше или меньше 16 мм - возможен люфт или пережим;
• Не предназначен для высоких нагрузок - не выдерживает механические удары или значительные усилия на изгиб;
• Работает при температуре до +60 C - не использовать в зонах с нагревом выше указанного значения;
• Не применяется во взрывоопасных средах - материал не соответствует требованиям АЗО.

Примеры использования

• Фиксация воздушных шлангов на пневматических станках;
• Управление гибкими кабельными жгутами внутри распределительных щитов;
• Прокладка сигнальных трубок в системах автоматического контроля;
• Организация выводов датчиков на линиях производства.

Практические советы

• Перед монтажом проверьте точный диаметр вашей трубки - даже +-0,5 мм может повлиять на надежность фиксации;
• Используйте пластиковые или цинковые винты - металлические с острыми краями могут повредить пластиковую поверхность;
• При установке в ряд делайте минимальный радиус изгиба трубки не менее 50 мм - чтобы не деформировать её;
• Держатель CHINT 8830007 хорошо сочетается с другими элементами серии от CHINT - удобно заменять или дополнять систему.
