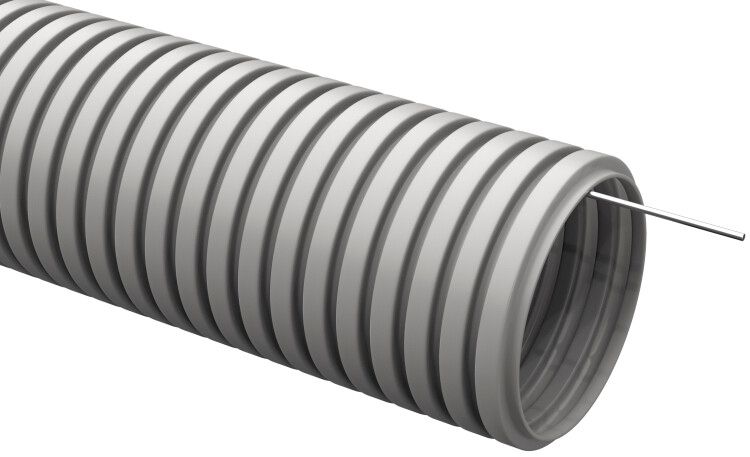

Труба гофрированная ПВХ GENERICA 16мм, 100м, с зондом IEK CTG20-16-K41-100-G

Труба гибкая гофрированная ПВХ d16мм с протяжкой (100м) от GENERICA предназначена для укладки кабелей в стенах, перегородках и других закрытых конструкциях. Гибкость, наличие протяжки и высокая долговечность делают её удобным решением для электромонтажных работ в жилых и коммерческих зданиях.

Назначение и область применения

Труба гибкая гофрированная ПВХ d16мм с протяжкой (100м) используется для скрытой прокладки силовых и слаботочных кабелей - например, для проводки освещения, розеток, систем автоматизации, сигнализации и связи. Подходит для установки в бетоне, кирпиче, штукатурке и других строительных материалах. Применяется в жилых домах, офисах, школах и объектах общественного назначения.

Технические характеристики

• Наружный диаметр: 16 мм
• Внутренний диаметр: 10,7 мм - позволяет пропускать кабели до 1–2 жил сечением до 2,5 мм2
• Материал: ПВХ - устойчив к влаге, химически инертен, не выделяет токсины
• Степень защиты IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Температура эксплуатации: от –15 C до +60 C - подходит для большинства помещений, не рекомендуется для открытых участков или холодных неотапливаемых зонах ниже –15 C
• Прочность при сжатии: 125 Н - выдерживает нагрузку от легких конструкций, но не предназначен для прохода под дорогами или тяжелыми плитами
• Статический радиус изгиба: 8 мм - можно гнуть руками без инструментов
• Цвет: серый - соответствует стандартной цветовой гамме для электромонтажных труб
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Пожаробезопасность: не распространяет горение - самозатухающий материал

Совместимость и монтаж

Труба гибкая гофрированная ПВХ d16мм с протяжкой (100м) совместима с фитингами и коробками, рассчитанными на диаметр 16 мм. Протяжка (стальная или пластиковая нить) уже встроена - она упрощает затяжку кабеля через всю длину трубы. Для монтажа достаточно:

• Закрепить трубу хомутами или скобами каждые 0,5–1 м
• Изгибать с радиусом не менее 8 мм - не допускать резких углов
• Подключать к распределительным коробкам через переходники или муфты
• Не использовать в местах с постоянным механическим воздействием (например, под полом с тяжелой мебелью)

Безопасность и стандарты

Труба выполнена из самозатухающего ПВХ и соответствует требованиям пожарной безопасности для внутренней электропроводки. Степень защиты IP40 обеспечивает безопасную работу в помещениях с нормальной влажностью. Материал не содержит свинца и соответствует экологическим нормам для использования в жилых зонах.

Преимущества

• Удобство монтажа благодаря встроенной протяжке - не нужна дополнительная проволока
• Высокая гибкость - легко прокладывается вокруг препятствий, в углах и узких каналах
• Долгий срок службы - 25 лет без потери прочностных характеристик
• Легкий вес - снижает нагрузку на конструкцию и ускоряет транспортировку
• Серый цвет - не бросается в глаза при частичном вскрытии стен

Ограничения применения

• Не применяется на открытом воздухе - УФ-излучение и перепады температур разрушают ПВХ
• Не подходит для прокладки в местах с риском механического повреждения (например, в цехах с движущимся оборудованием)
• IP40 не защищает от попадания воды - нельзя использовать в сырых помещениях без дополнительной герметизации
• Не рассчитана на большие нагрузки - не следует применять там, где возможны давление от бетонных плит или тяжелых конструкций

Примеры использования

• Прокладка кабеля от щита к розеткам в квартире
• Скрытая проводка в панельных домах между этажами
• Установка слаботочных линий (интернет, телефон, видеонаблюдение) в стенах офиса
• Монтаж освещения в нишах и подвесных потолках

Практические советы

• Перед укладкой проверьте, что внутренний диаметр 10,7 мм достаточен для вашего кабеля - особенно если он имеет плотную оболочку
• При прокладке длинных трасс используйте смазку на кабеле (мыло или специальный состав) - это уменьшит трение
• Не растягивайте протяжку - она может порваться; лучше использовать ее как направляющую, затем заменить на более надежную
• Для точного расчета количества трубы учтите запас на изгибы - каждый поворот увеличивает расход на 10–15%
• Труба гибкая гофрированная ПВХ d16мм с протяжкой (100м) от GENERICA хорошо сочетается с комплектующими IEK - они имеют одинаковые размеры и стандартизированные соединения
