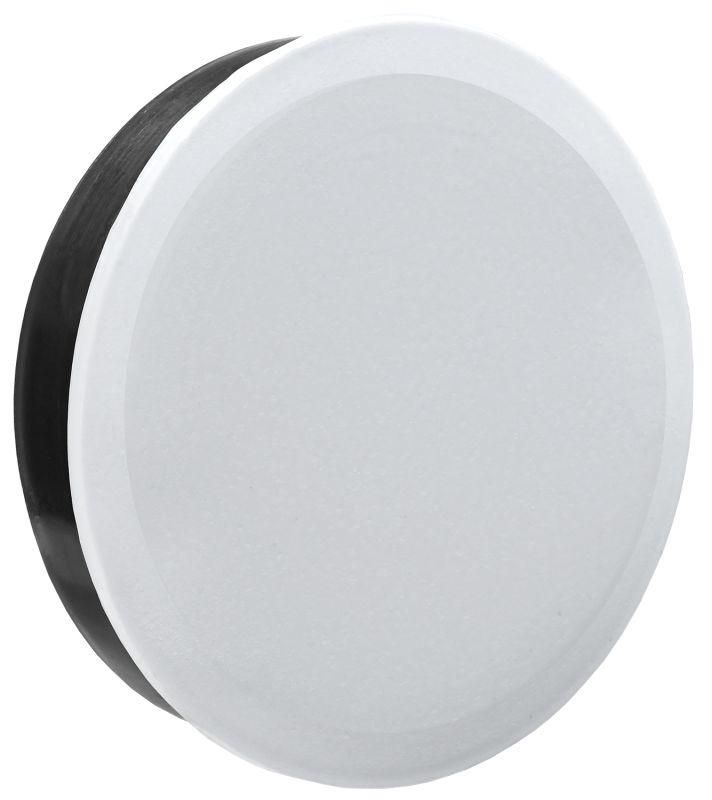

Коробка распаячная У194 d65х15мм для тверд. стен IEK UKT11-065-015-000-A-N

Коробка распаячная У194 диаметр 65 мм, высота 15 мм для твердых стен от IEK (ИЭК) - компактный элемент для скрытой установки в бетонных и кирпичных стенах, предназначен для соединения и распределения проводов внутри штукатурного слоя. Артикул ukt11-065-015-000-a-n обеспечивает точную совместимость с типовой системой монтажа.

Назначение и область применения

Коробка распаячная У194 используется для внутренней скрытой укладки электропроводки в жестких основаниях - бетоне, кирпиче, пеноблоке. Она служит местом соединения проводов, перехода между участками кабеля или подключения выключателей, розеток и других устройств. Подходит для монтажа в новых зданиях и ремонте, где провода прячутся под штукатурку.

Технические характеристики

• Диаметр: 65 мм - определяет размер отверстия в стене для установки
• Глубина монтажа: 15 мм - минимальная толщина штукатурного слоя над коробкой
• Материал: пластик - устойчив к коррозии, не проводит ток, легкий в обработке
• Количество входов: 2 - позволяет вводить два кабеля или гофру
• Тип крышки: непрозрачная, защелкивающаяся - защищает от пыли, легко открывается для обслуживания
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды
• Форма: круглая - соответствует стандартным отверстиям для подрозетников

Совместимость и монтаж

Коробка У194 рассчитана на монтаж в бетонные и кирпичные конструкции. Для установки делается отверстие диаметром 65 мм, в которое она фиксируется раствором или специальной шпатлевкой. Крышка крепится защелками - не требует болтов или саморезов. Готова к использованию с любыми стандартными выключателями, розетками и другими модульными устройствами, которые подходят по посадочному диаметру. Не подходит для монтажа в гипсокартон или деревянные перегородки - материал и форма не обеспечивают достаточной прочности.

Безопасность и стандарты

Степень защиты IP20 соответствует требованиям ГОСТ Р 50030.2 и IEC 60670-1 для внутренних распределительных коробок. Защита от прикосновений к токоведущим частям обеспечивается конструкцией корпуса и непрозрачной крышкой. Материал - самозатухающий пластик, не поддерживающий горение. Коробка не предназначена для открытой установки или помещений с повышенной влажностью.

Преимущества

• Удобная защелкивающаяся крышка - быстрый доступ без инструментов
• Минимальная глубина 15 мм - экономит место в тонких стенах
• Пластиковый корпус - не ржавеет, не деформируется при температурных колебаниях
• Стандартный диаметр 65 мм - совместим с большинством существующих решений
• Произведено IEK (ИЭК) - проверенная серия для массового строительства

Ограничения применения

• Не использовать во влажных помещениях (ванна, баня, улица) - IP20 не защищает от влаги
• Нельзя монтировать в гипсокартон, ДСП, OSB - недостаточная механическая прочность основания
• Не подходит для мощных нагрузок свыше 16 А без дополнительного термического расчета
• Запрещено вскрытие крышки при наличии напряжения - даже при IP20 есть риск поражения током

Примеры использования

• Подключение розетки в спальне после замены старой проводки
• Распаечная точка для двух групп освещения в коридоре
• Переход от одного кабеля к другому перед выходом в потолок
• Скрытый монтаж в новостройках с бетонными плитами перекрытия

Практические советы

• При сверлении отверстия используй насадку с алмазным покрытием - так проще работать с бетоном
• Проверьте, чтобы глубина штукатурного слоя была минимум 15 мм - иначе крышка не закроется
• Не забудьте оставить запас проводов (10–15 см) внутри коробки - это упрощает дальнейшие работы
• При работе с несколькими коробками У194 от IEK (ИЭК) сохраняйте одинаковое расположение входов - удобнее потом подключать устройства
• Артикул ukt11-065-015-000-a-n - единственный вариант этой модели; другие размеры имеют свои артикулы
