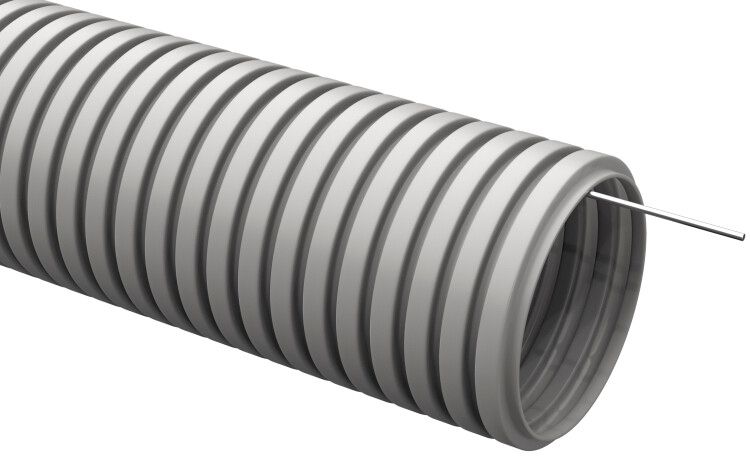

Труба гофрированная ПВХ d20мм с протяжкой (уп.100м) GENERICA CTG20-20-K41-100-G IEK

Труба гибкая гофрированная ПВХ d20мм с протяжкой (100м) от GENERICA и IEK предназначена для скрытой прокладки кабелей в стенах, перегородках и полу. Гофра обеспечивает механическую защиту проводов, а встроенная протяжка упрощает монтаж - особенно в труднодоступных местах.

Назначение и область применения

Труба гибкая гофрированная ПВХ d20мм с протяжкой (100м) используется в электромонтажных работах для прокладки силовых и слаботочных кабелей: освещения, автоматики, сигнализации, Ethernet, TV и других. Применяется в жилых, офисных и промышленных зданиях. Подходит для штробления стен, монтажа в панельных перекрытиях и заливаемых бетонных конструкциях. Не рекомендуется для открытой прокладки на улице или в условиях повышенной влажности без дополнительной защиты.

Технические характеристики

• Наружный диаметр: 20 мм
• Внутренний диаметр: 14,1 мм - позволяет пропускать до 3–4 одножильных кабелей сечением до 2,5 мм2
• Материал: ПВХ - устойчив к коррозии, химически инертен
• Цвет: серый - соответствует стандартным решениям для скрытой проводки
• Степень защиты IP40 - предотвращает попадание твердых частиц размером более 1 мм, не защищает от воды
• Температурный режим: от –15 C до +60 C - подходит для большинства интерьеров, не выдерживает морозы ниже –15 C
• Прочность при сжатии: 125 Н - выдерживает нагрузку от легких конструкций, например, от штукатурного слоя
• Статический радиус изгиба: 8 мм - можно гнуть руками без инструментов
• Пожаробезопасность: не распространяет горение - снижает риск возгорания при повреждении кабеля
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Длина: 100 метров - одна катушка покрывает значительную площадь
• Наличие протяжки: да - стальная проволока с пластиковым наконечником, легко тянется через всю трубу

Совместимость и монтаж

Труба гибкая гофрированная ПВХ d20мм с протяжкой (100м) совместима с любыми типами кабелей: NYM, VVG, PVS, FTP, UTP. Для фиксации используйте клипсы или хомуты с шагом 0,5–1 м. Протяжка позволяет вводить кабель в трубу без раскрытия всей системы - достаточно закрепить один конец, потянуть за проволоку, и кабель сам войдет. Установка возможна даже в уже готовые стены после сверления канала. Не требуется специальный инструмент - достаточно плоскогубцев и ножниц для ПВХ.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней электропроводки. Материал ПВХ не поддерживает горение, что важно для помещений с высокими нормами пожарной безопасности. IP40 гарантирует защиту от контакта с крупными предметами, но не от влаги - поэтому не применяйте в сырых помещениях без герметизации входов/выходов. Соответствует ГОСТ Р 50571 и другим отраслевым стандартам на гофрированные трубы.

Преимущества

• Удобство монтажа благодаря встроенной протяжке - экономит время и усилия
• Высокая гибкость - проходит через изгибы и узкие каналы без дополнительных переходников
• Легкий вес - удобно транспортировать и хранить
• Долгий срок службы - 25 лет при правильном использовании
• Защита от механических повреждений - предохраняет кабель от сплющивания при заделке в штробу

Ограничения применения

• Не предназначен для наружной установки - ПВХ теряет эластичность при температурах ниже –15 C и стареет под UV-излучением
• IP40 не защищает от воды - нельзя использовать в ванных комнатах, подвалах, на улице без дополнительной герметизации
• Недостаточная прочность при ударных нагрузках - не заменяет металлические трубы в промышленных зонах с высокой вероятностью механических воздействий
• Не допускается использование в системах с постоянной вибрацией - может со временем треснуть

Примеры использования

• Прокладка кабеля от щита до розеток в новостройке с бетонными стенами
• Монтаж сети Wi-Fi и видеонаблюдения в офисе с кирпичными перегородками
• Скрытая проводка в деревянном доме - гофра защищает кабель от перегрева и случайного повреждения
• Обновление проводки в квартире - можно проложить новый кабель без демонтажа отделки

Практические советы

• Перед монтажом проверьте, чтобы внутренний диаметр 14,1 мм подходил под суммарный диаметр всех кабелей - не перегружайте трубу
• При работе в холодную погоду (ближе к –15 C) согрейте трубу руками перед изгибом - ПВХ становится хрупким
• Фиксируйте концы трубы в распределительных коробках с помощью зажимов - это предотвратит выскальзывание кабеля
• Если протяжка оборвалась - используйте новую проволоку 1,2–1,5 мм диаметром, смазанную мылом
• Для длинных участков (>20 м) делайте промежуточные точки доступа - так проще будет менять кабель в будущем
• Выбирайте этот вариант, когда нужна быстрая и чистая прокладка; если важна максимальная прочность - рассмотрите металлические гофры
