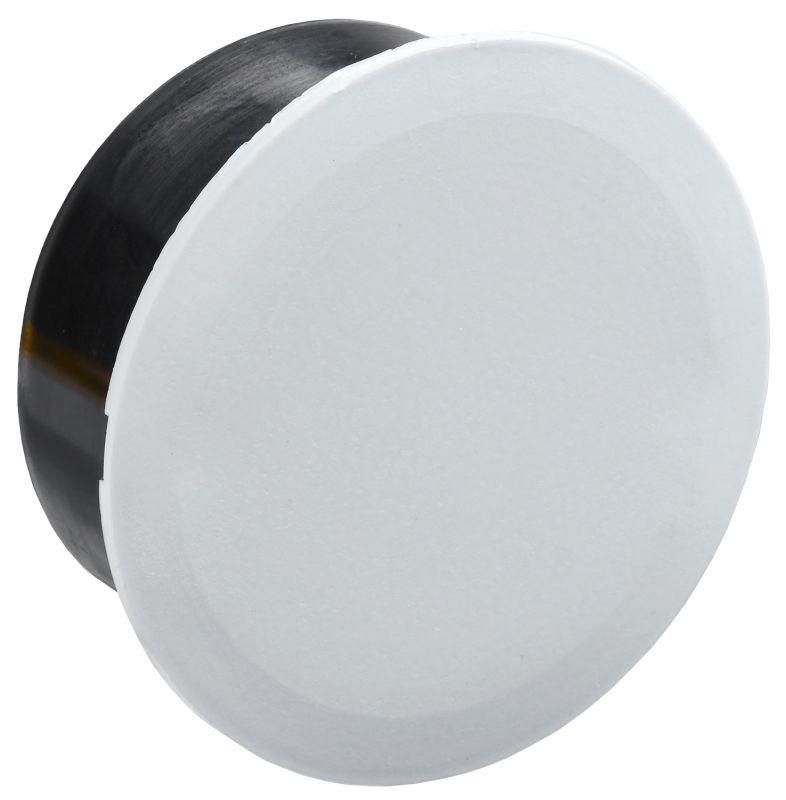

Коробка распределительная У192 93х30мм IP20 IEK UKT11-093-030-000-A-N

Коробка распаячная У192 D=93х30мм для твердых стен с крышкой от IEK - компактное решение для скрытой установки в бетонных и кирпичных конструкциях, предназначенное для безопасного соединения и разветвления проводов. Артикул ukt11-093-030-000-a-n обеспечивает совместимость с типовой системой монтажа и соответствует требованиям для внутренней электропроводки.

Назначение и область применения

Коробка распаячная У192 D=93х30мм для твердых стен с крышкой используется для скрытого монтажа в жестких основаниях - бетоне, кирпиче, шлакоблоке. Её задача - обеспечить доступ к точкам соединения проводов, защищённым от внешнего воздействия. Подходит для разводки силовых и слаботочных цепей в стенах квартир, офисов, промышленных объектов. Применяется в рамках проектной документации, где требуется надёжная фиксация и изоляция ответвлений.

Технические характеристики

• Диаметр: 93 мм - позволяет разместить несколько кабельных вводов и соединителей без перегрузки;
• Глубина: 30 мм - оптимальна для стандартных клемм и скруток, не требует углубления сверх нормы;
• Материал: пластик - устойчив к коррозии, не проводит ток, не деформируется при нормальных нагрузках;
• Степень защиты IP20 - предотвращает контакт с пальцами и мелкими предметами, но не защищает от воды или пыли; подходит только для сухих помещений;
• Температурный диапазон: от -15C до +60C - работает в большинстве бытовых и промышленных условиях, кроме холодных неотапливаемых зон;
• Количество входов: 2 - рассчитана на два кабеля, можно использовать с переходниками для большего числа;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений;
• Крышка: не прозрачная, фиксируется защелками - удобна для закрытого монтажа, не требует инструментов для вскрытия.

Совместимость и монтаж

Коробка распаячная У192 D=93х30мм для твердых стен с крышкой монтируется в подготовленную нишу в бетоне или кирпиче. Для фиксации используются либо винты, либо распорные лапки - второй вариант проще и быстрее. Диаметр 93 мм требует вырезания отверстия с запасом 2–3 мм для раствора. Кабели заводятся через входы, которые не имеют герметизации - при необходимости применяются кабельные вводы с уплотнением. Коробка совместима с любыми стандартными клеммами, кабельными муфтами и соединителями, подходящими по габаритам. Артикул ukt11-093-030-000-a-n является частью серийного ряда IEK, что гарантирует одинаковые параметры при замене.

Безопасность и стандарты

Коробка распаячная У192 D=93х30мм для твердых стен с крышкой соответствует требованиям ГОСТ Р 50044.1-92 для устройств скрытого монтажа. IP20 исключает случайный контакт с токоведущими частями, но не защищает от влаги - применение в сырых помещениях (ванная, подвал) недопустимо. Материал не поддерживает горение, однако не имеет специальной огнестойкости. Наличие защелок на крышке снижает риск самопроизвольного открывания при вибрации.

Преимущества

• Удобная форма - круглая конструкция равномерно распределяет нагрузку при заделке в стену;
• Простая установка - защелкивающаяся крышка не требует болтов или инструментов для обслуживания;
• Высокая долговечность - срок службы 15 лет при правильном монтаже и отсутствии перегрева;
• Совместимость с проектными решениями - рекомендовано использование в стандартизированных схемах;
• Низкая стоимость - экономически выгодное решение для массового монтажа.

Ограничения применения

• Не допускается установка в деревянных, гипсокартонных или других мягких конструкциях - материал не обеспечивает достаточной прочности крепления;
• IP20 не защищает от влаги - нельзя использовать в помещениях с высокой влажностью, на улице или в подземных коммуникациях;
• Только два входа - для более сложных разветвлений потребуется дополнительная коробка или переходник;
• Нельзя использовать в местах с постоянными вибрациями (например, рядом с насосами или станками) без дополнительной фиксации кабелей;
• Не предназначена для установки внутри металлических корпусов или щитов - предназначена исключительно для скрытого монтажа в стене.

Примеры использования

• Разветвление группы освещения в квартире перед выходом на потолочные светильники;
• Подключение розеток в спальне, когда провода идут от двух направлений;
• Объединение слаботочных кабелей (LAN, TV) в одном месте без открытой коробки;
• Монтаж в многоэтажных домах при замене старой проводки - идеально подходит для “потайного” способа.

Практические советы

• Перед монтажом проверьте глубину ниши - 30 мм - это минимум, не забудьте про слой штукатурки сверху;
• Если кабели слишком толстые, используйте кабельные вводы с уплотнителем, чтобы сохранить целостность стены;
• Запрещено затягивать винты слишком сильно - это может треснуть пластиковую коробку;
• При использовании распорных лапок убедитесь, что они полностью расправлены и плотно прилегают к стене;
• Артикул ukt11-093-030-000-a-n легко найти в каталогах IEK - он универсален для замены в существующих сетях.
