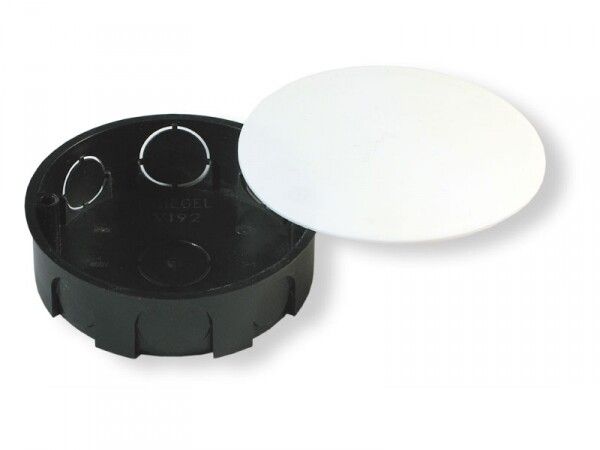

Коробка распределительная с/у 96х30 для сплошных стен круглая с крышкой,7 выводов,диам.32 | У192 HEGEL

Коробка распределительная для скрытой установки HEGEL у192 предназначена для безопасного разветвления электрических проводов внутри стен, обеспечивая доступ к точкам потребления - розеткам, выключателям и светильникам. Мягкий полипропилен и компактные габариты делают её удобной для монтажа в тонких перегородках.

Назначение и область применения

Коробка распределительная HEGEL у192 используется для соединения и распределения электрических кабелей в местах ответвлений - например, перед розетками, выключателями или светильниками. Подходит для внутренней скрытой проводки в бетонных, кирпичных и гипсокартонных стенах. Применяется в жилых домах, офисах, школах и производственных помещениях с нормальными условиями эксплуатации.

Технические характеристики

• Форма: круглая, диаметр 96 мм
• Глубина: 28 мм - оптимальна для монтажа в штробах малой глубины
• Количество вводов: 7 предварительно намеченных отверстий
• Материал: полипропилен - эластичный, ударопрочный, не содержит галогенов
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли
• Цвет: черный - маскирует следы штукатурки после отделки
• Крышка: непрозрачная, фиксируется защелками
• Крепление: винтовое - позволяет надежно закрепить коробку в стене
• Вводы: с задней стороны, через выбиваемые отверстия диаметром до 32 мм
• Конструкция: одинарная, соединительная/распределительная

Совместимость и монтаж

Коробка HEGEL у192 совместима с кабелями и трубами диаметром до 32 мм. Для монтажа:

• Выполните штробу в стене подходящего диаметра и глубины - коробка рассчитана на глубину 28 мм
• Закрепите коробку дюбелем-гвоздём или анкерным болтом через отверстия в корпусе
• Выбейте необходимые отверстия в задней части - они легко пробиваются обычным отверткой
• Подсоедините кабели, затем защелкните крышку - она не требует инструментов для фиксации

Не используйте для монтажа в сырых зонах - IP20 не обеспечивает защиту от влаги.

Безопасность и стандарты

Коробка распределительная HEGEL у192 соответствует требованиям безопасности для внутренних электромонтажных работ. Материал - полипропилен без галогенов - снижает риск выделения токсичных веществ при нагреве. Степень защиты IP20 гарантирует исключение случайного прикосновения к токоведущим частям, что важно для соблюдения правил ПУЭ.

Преимущества

• Эластичный полипропилен - не трескается при ударах и температурных колебаниях
• 7 вводов - достаточно для сложных ответвлений без необходимости использовать дополнительные коробки
• Крышка на защелках - быстрый доступ для обслуживания без демонтажа
• Чёрный цвет - меньше заметна после оштукатуривания, чем белая
• Вводы сзади - позволяют прокладывать кабели прямо из стены, минуя лишние повороты

Ограничения применения

• Не применяется во влажных помещениях - банях, подвалах, на улице - из-за низкой степени защиты IP20
• Не предназначен для нагрузок выше 10 А - не заменяет силовые щиты
• Не рекомендован для монтажа в тонких перегородках менее 50 мм - требуется минимальная толщина стены для фиксации дюбеля
• Не поддерживает герметичную сборку - нельзя применять там, где нужна защита от пыли или влаги

Примеры использования

• Разветвление сети освещения - один вход от выключателя, три выхода к светильникам, два к розеткам
• Объединение проводов в комнате: кабель от щита + 4 ответвления к розеткам и выключателю
• Монтаж в новостройках с готовыми штробами - идеально подходит для типовой квартирной проводки

Практические советы

• Перед монтажом проверьте диаметр кабелей - максимальный допустимый внешний диаметр ввода - 32 мм
• Выбивайте отверстия осторожно - используйте плоскую отвертку, чтобы не повредить край
• При штукатурке не давите на крышку - она не рассчитана на механическую нагрузку
• Если нужно больше вводов - используйте две коробки вместо одной, чтобы не перегружать конструкцию
• HEGEL у192 хорошо сочетается с другими элементами системы HEGEL - можно унифицировать всю проводку
