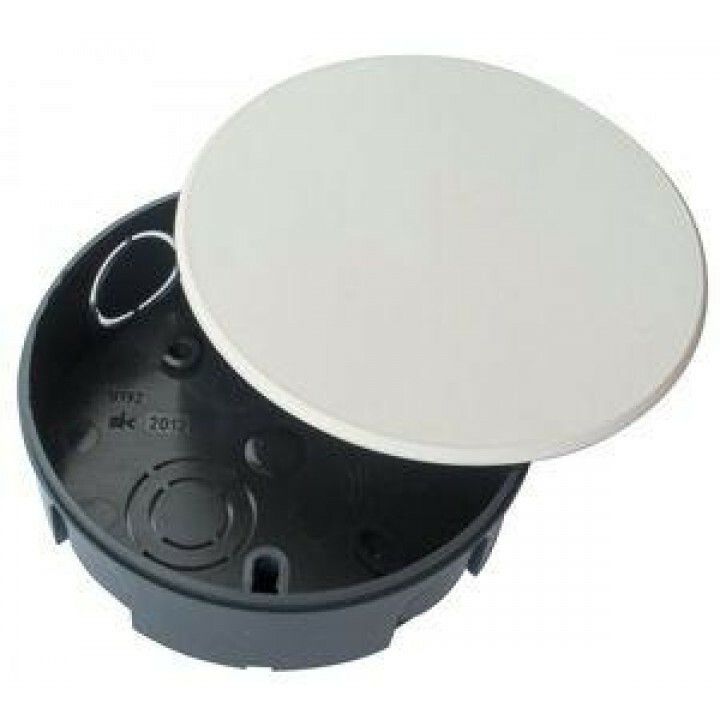

Коробка распределительная С/У 106х36 | U192 Schneider Electric APC

Коробка ответвительная для скрытого монтажа 106х32 мм от Systeme Electric (артикул u192) предназначена для безопасного разветвления проводов внутри стен из бетона или кирпича. Эта модель из серии ЭМ коробки MultiBox обеспечивает компактное и надёжное соединение кабелей в условиях скрытой проводки.

Назначение и область применения

Коробка ответвительная для скрытого монтажа 106х32 мм используется для соединения и распределения электрических кабелей внутри сплошных стен. Подходит для установки в жилых, офисных и промышленных зданиях при устройстве внутренней электропроводки. Каждая коробка позволяет выполнить до 10 вводов, что делает её удобной для узлов ответвления - например, при подключении нескольких розеток, выключателей или светильников от одного основного кабеля.

Технические характеристики

• Габариты: 106×32×33 мм (с учётом крышки); внутренний диаметр без крышки - 96 мм, глубина - 30 мм
• Монтажная глубина: 29 мм - требует соответствующего штробления стены
• Количество входов: 10 - возможность подключения сразу нескольких кабелей
• Степень защиты: IP30 - защищает от твердых предметов больше 2,5 мм, но не от воды
• Материал: пластик без галогенов - при возгорании не выделяет токсичных газов
• Цвет: черный корпус, белая крышка-заглушка
• Рабочий температурный диапазон: от –25 C до +60 C - подходит для большинства климатических условий
• Форма: круглая - оптимальна для равномерного распределения нагрузки в стене

Совместимость и монтаж

Коробка ответвительная для скрытого монтажа 106х32 мм рассчитана на установку в бетонные или кирпичные стены. Для монтажа требуется подготовить отверстие диаметром около 106 мм и глубиной не менее 29 мм. Коробка фиксируется раствором или специальной шпатлевкой. Крышка-заглушка плотно закрывается и не требует дополнительных креплений. Все вводы кабелей выполняются через предварительно просверленные отверстия в стенках корпуса - они уже предусмотрены конструкцией. Убедитесь, что внешние диаметры используемых кабелей не превышают допустимые значения для 10 входов - перегрузка вводов снижает герметичность и безопасность.

Безопасность и стандарты

Коробка ответвительная для скрытого монтажа 106х32 мм соответствует требованиям безопасности для внутренних распределительных систем. Степень защиты IP30 исключает доступ к токоведущим частям случайными твердыми предметами, но не защищает от влаги - поэтому применение в сырых помещениях (ванная, подвал) требует дополнительной защиты. Материал без галогенов повышает пожарную безопасность и соответствует нормам для общественных зданий.

Преимущества

• Удобное количество вводов (10) - минимизирует необходимость установки нескольких коробок
• Круглая форма - лучше воспринимает механические нагрузки от затирки и штукатурки
• Заглушка-крышка легко снимается и не теряет форму после многократного открывания
• Чёрный корпус маскирует следы штукатурки и цемента, сохраняя эстетику
• Совместима с другими элементами серии ЭМ коробки MultiBox - можно использовать однотипные решения для всей системы

Ограничения применения

• Не предназначен для открытой проводки - только для скрытого монтажа в прочных стенах
• IP30 не обеспечивает защиту от влаги - запрещено использование в местах с высокой влажностью без дополнительной герметизации
• Не рекомендуется для установки в легких перегородках (гипсокартон, пеноблок) - недостаточная несущая способность
• Максимальная глубина монтажа 29 мм - не подходит для толстых кабельных пучков без предварительного расчета объема

Примеры использования

• Разветвление силового кабеля на три розетки в одной комнате
• Подключение освещения от одного кабеля к нескольким точкам в коридоре
• Объединение сигналов от датчиков движения в одном узле
• Соединение кабелей в нишах для бытовой техники (стиральная машина, духовой шкаф)

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточный запас длины для свободного расположения внутри коробки - не более 80% объёма
• Используйте кабельные зажимы или хомутики для фиксации кабелей у вводов - это предотвращает перегибы и механические повреждения
• При заделке коробки в стену избегайте попадания раствора внутрь - он может повредить изоляцию
• При замене или модификации проводки всегда отключайте питание перед снятием крышки - даже если система кажется обесточенной
• Артикул u192 совместим с другими изделиями серии ЭМ коробки MultiBox - при необходимости замены или расширения сети используйте те же модели
