Коробка распределительная с/у 70х40 с крышкой (У-197) | 10147 Рувинил TYCO

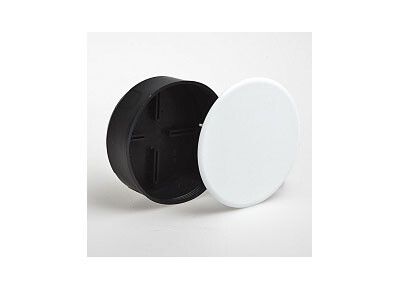

Коробка распределительная скрытая 70х40 мм с крышкой IP30 У-197 - это компактная монтажная коробка из полипропилена для скрытой проводки в бетонных и кирпичных стенах. Подходит для одного устройства, обеспечивает надёжную фиксацию проводов и удобный доступ к соединениям. Бренды Рувинил и Тусо выпускают эту модель в серии Тусо с артикулом У-197.

Назначение и область применения

Коробка распределительная скрытая 70х40 мм с крышкой IP30 У-197 предназначена для организации точек ответвления проводов и кабелей внутри стен. Используется исключительно в скрытой электропроводке - то есть после установки она полностью закрывается штукатуркой или другими отделочными материалами. Подходит для жилых, офисных и промышленных объектов с бетонными или кирпичными основаниями.

Технические характеристики

• Форма: круглая, диаметр 70 мм, глубина 40 мм
• Материал: полипропилен - устойчив к механическим нагрузкам и химическим воздействиям
• Степень защиты: IP30 - защита от твердых предметов крупнее 2,5 мм, но не от воды
• Температурный режим эксплуатации: от –5 C до +60 C
• Количество встраиваемых устройств: одно (например, выключатель, розетка или соединительная колодка)
• Цвет: черный
• Крышка: не прозрачная, фиксируется винтами
• Способ монтажа: скрытый - устанавливается в подготовленном углублении стены

Совместимость и монтаж

Коробка У-197 совместима с любыми трубами и гофрой диаметром до 20 мм - входные отверстия перфорированы и легко адаптируются под стандартные кабельные вводы. Для монтажа требуется предварительно выбить нишу в стене с диаметром около 80–85 мм и глубиной не менее 45 мм. Коробка фиксируется алебастром или специальным раствором. Крышка крепится двумя винтами - позволяет открывать доступ к внутренним соединениям без повреждения корпуса. Не рекомендуется использовать для поверхностного монтажа или в условиях повышенной влажности.

Безопасность и стандарты

Степень защиты IP30 соответствует ГОСТ 14254 - обеспечивает защиту от контакта с инструментами и крупными частицами, но не защищает от влаги. Это делает коробку безопасной для использования в сухих помещениях, где нет риска попадания воды. Материал - полипропилен - не поддерживает горение и соответствует требованиям пожарной безопасности для электромонтажных изделий.

Преимущества

• Ударопрочный полипропилен - выдерживает давление при штукатурке и последующую эксплуатационную нагрузку
• Круглая форма снижает риск трещин в штукатурке вокруг коробки
• Винтовая фиксация крышки - надежнее защелок, особенно при частом обслуживании
• Перфорированные вводы - позволяют легко подвести кабели без дополнительных инструментов
• Чёрный цвет маскирует следы штукатурки и грязи после монтажа

Ограничения применения

• Не применяется во влажных помещениях (ванна, баня, подвал) - IP30 не защищает от воды
• Не подходит для открытой проводки - требует скрытой установки в стену
• Не рассчитана на несколько устройств одновременно - только одна единица оборудования
• Не используется при температурах ниже –5 C - материал становится хрупким
• Не предназначен для высокоточных соединений - служит только для распределения и защиты проводов

Примеры использования

• Разветвление группы освещения в квартире - от главного кабеля к нескольким светильникам
• Подключение выключателя в спальне или коридоре
• Объединение проводов перед подключением розетки в комнате
• Электромонтаж в новостройках с бетонными перегородками

Практические советы

• При выборе места установки учтите, что диаметр ниши должен быть минимум на 10 мм больше диаметра коробки - иначе сложно будет заделать штукатуркой
• Перед заполнением раствора проверьте, чтобы все кабели были правильно зафиксированы и не болтались внутри - это предотвратит деформацию при затвердевании
• Не используйте металлические зажимы для фиксации кабелей - они могут повредить изоляцию при плотном прилегании к стенкам коробки
• Если планируете часто менять оборудование - лучше выбрать модели с винтовой крышкой, как У-197, вместо защелок
• Артикул У-197 от Рувинил и Тусо взаимозаменяем - одинаковые размеры и материалы, различаются лишь упаковка и серийная маркировка
