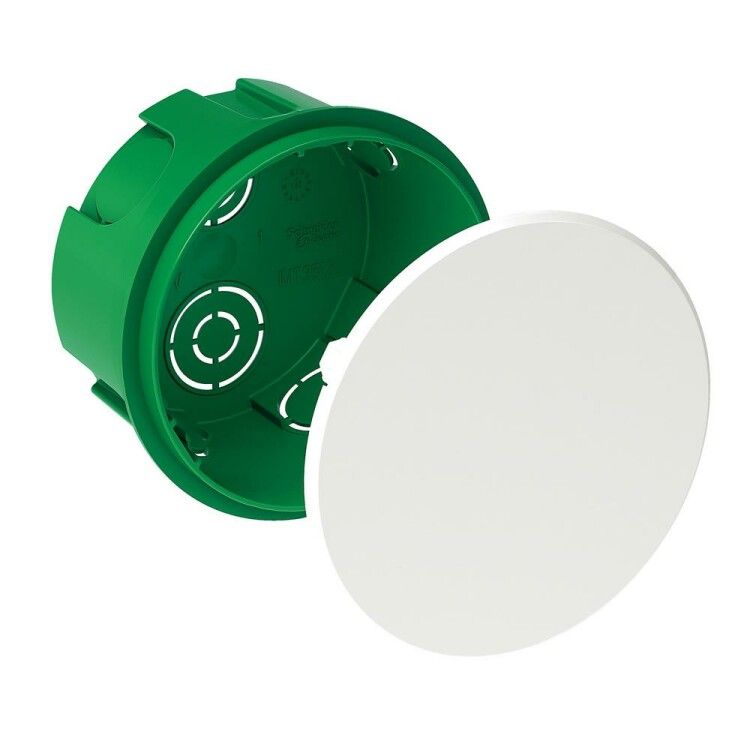

Коробка распределительная SE 80(68)x40мм IP30 для сплошных стен Systeme Electric IMT35120

Коробка распределительная для сплошных стен 80(68)х40 мм от Systeme Electric (арт. imt35120) предназначена для безопасного разветвления проводов внутри бетонных или кирпичных стен. Её компактная форма и защищённый корпус делают её удобным решением для скрытой электромонтажной работы.

Назначение и область применения

Коробка распределительная для сплошных стен 80(68)х40 мм используется для соединения и ответвления электрических проводов в стационарных системах освещения, розеточных групп и других слаботочных цепях. Подходит для установки в плотных основаниях - бетоне, кирпиче, шлакоблоке. Применяется в жилых, офисных и промышленных зданиях при скрытом способе прокладки проводки.

Технические характеристики

• Форма: круглая, наружный диаметр 80 мм, внутренний диаметр 68 мм
• Глубина монтажа: 42 мм - позволяет уместить соединения проводов сечением до 2,5 мм2
• Материал: пластик, не поддерживающий горение
• Степень защиты: IP30 - предотвращает доступ твёрдых частиц крупнее 2,5 мм, не обеспечивает защиту от воды
• Температурный диапазон: от -25 C до +60 C - работает в условиях холодных помещений и нагреваемых зон
• Количество вводов: 8 выбивных отверстий - позволяют вести кабели из разных направлений
• Крышка: непрозрачная, фиксируется защёлками - не требует инструментов для открывания
• Крепление: винтовое - надёжно фиксируется в штробе
• Клеммы: отсутствуют - коробка без клемм, все соединения выполняются вне корпуса
• Цвет: зелёный - отличается от стандартных белых коробок, снижает риск путаницы при ремонте

Совместимость и монтаж

Коробка распределительная для сплошных стен 80(68)х40 мм устанавливается в подготовленную штробу в бетонной или кирпичной стене. Для фиксации используются винты, которые затягиваются через отверстия в боковой части корпуса. Выбирайте отверстия под кабель перед монтажом - они легко пробиваются обычным ударным сверлом или зубилом. После монтажа коробка заделывается раствором. Учитывайте, что внутренний объём ограничен - не более 8 проводов сечением 2,5 мм2 каждый. Соединения должны выполняться заранее, в другом месте, так как в коробке нет клемм.

Безопасность и стандарты

Коробка соответствует требованиям безопасности для скрытой проводки в помещениях с нормальной влажностью. IP30 исключает случайный контакт с токоведущими частями, но не защищает от влаги - не применяйте в сырых местах (ванна, баня, улица). Материал не распространяет пламя, соответствует нормам пожарной безопасности для электроустановок.

Преимущества

• Удобная глубина 42 мм - оптимальна для одного уровня соединений без перегрузки
• 8 выбивных отверстий - гибкость в расположении кабелей, минимизирует изгибы
• Защёлкивающаяся крышка - быстрый доступ для обслуживания без инструментов
• Зелёный цвет - визуальное различие от стандартных белых коробок, ускоряет поиск при диагностике
• Винтовое крепление - прочная фиксация в твёрдых материалах, не вываливается при замешивании раствора

Ограничения применения

• Не предназначен для установки в легкопроницаемые материалы (гипсокартон, пеноблок) - требуется сплошная стена
• IP30 - нельзя использовать во влажных средах, на улице, в подвалах без дополнительной герметизации
• Отсутствие клемм - необходимо заранее готовить соединения (скрутки, колпачки, клеммники) и заводить уже собранные участки
• Макс. сечение провода 2,5 мм2 - не подходит для силовых линий выше 16 А
• Нет сальников - при необходимости герметизации вводов потребуется докупать уплотнители

Примеры использования

• Разветвление группы розеток в кухне после прохода проводки через бетонную стену
• Подключение светильников в коридоре с несколькими точками управления
• Объединение сигналов от датчиков движения в многоквартирном доме
• Скрытая проводка в старом фонде с кирпичными стенами, где невозможно применить поверхностные коробки

Практические советы

• Перед монтажом проверьте, чтобы выбранные отверстия не совпадали с арматурой в бетоне - используйте детектор металла
• Не забудьте сделать запас провода (минимум 15 см) внутри коробки - это упростит будущую замену
• Если вводы будут находиться в зоне повышенной влажности (например, рядом с трубами), дополнительно уплотните их силиконовым герметиком
• При закладке в штробу используйте алебастр или цементный раствор - он лучше адгезируется с пластиковым корпусом
• Коробка imt35120 от Systeme Electric совместима с другими элементами серии ЭМ MultiBox - можно комбинировать с аналогичными изделиями при модульной сборке системы
